модель 2005 года
- Модель DR-Z 400
- Код модели DR-Z400E

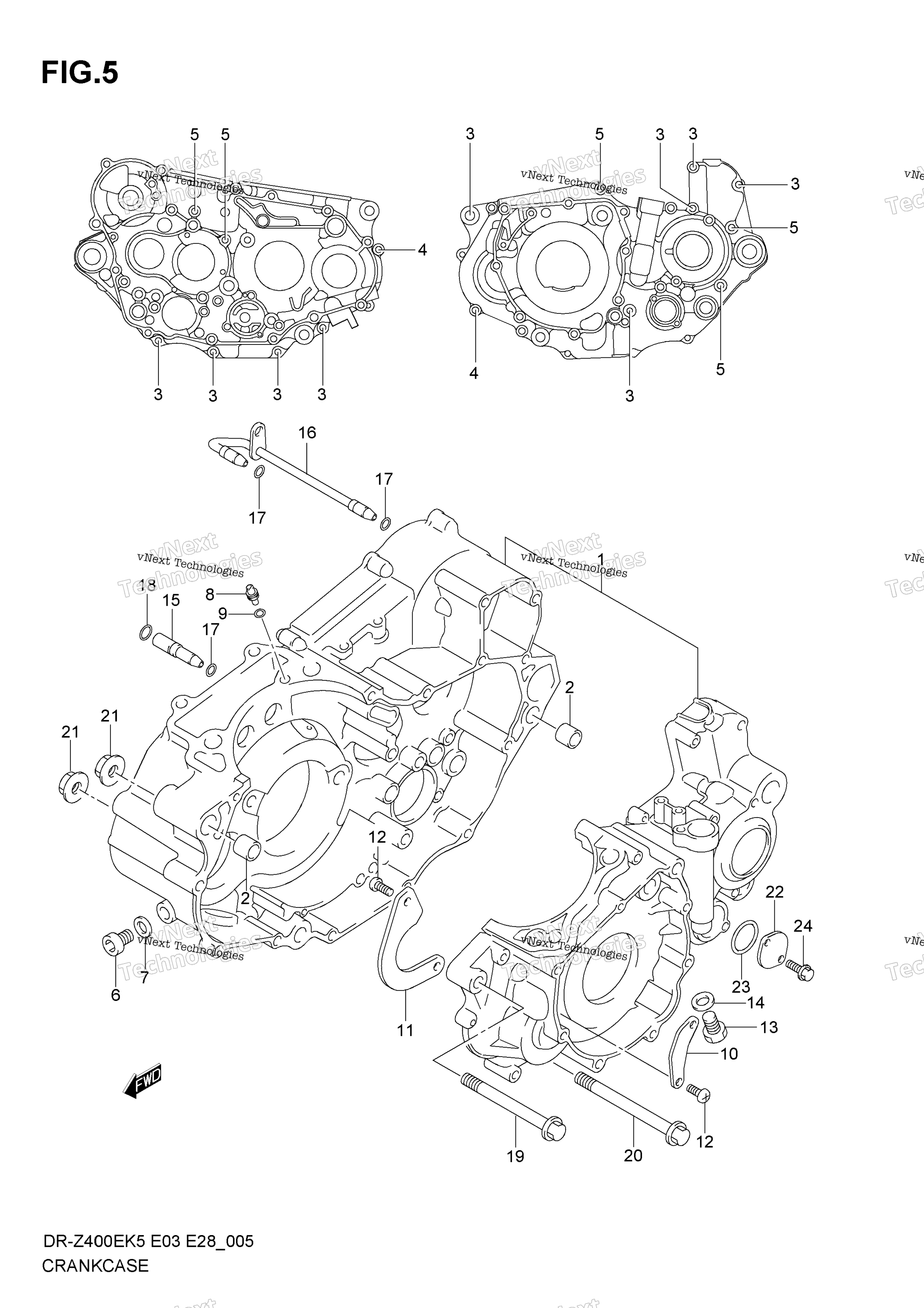

Схема картера для DR-Z400E
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET MODEL K6 art. 11301-29853-000
По запросу
2
PIN art. 04211-13189-000
По запросу
3
BOLT MODEL K5/K6 art. 01547-0640B-000
По запросу
3
BOLT MODEL K7 art. 01547-0640A-000
По запросу
4
BOLT MODEL K7 art. 01547-0655A-000
По запросу
4
BOLT MODEL K5/K6 art. 01547-0655B-000
По запросу
5
BOLT MODEL K7 art. 01547-0670A-000
По запросу
5
BOLT MODEL K5/K6 art. 01547-0670B-000
По запросу
6
PLUG (10X10) art. 09248-10010-000
По запросу
7
GASKET (10X14X3.6) art. 09168-10002-000
По запросу
8
JET (#80) art. 09493-80005-000
По запросу
9
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
10
.SEPARATOR CRANKCASE OIL NO.1 art. 11323-29F00-000
По запросу
11
.SEPARATOR CRANKCASE OIL NO.2 art. 11324-29F00-000
По запросу
12
SCREW, 6X12 MODEL K5 art. 09125-06086-000
По запросу
12
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
13
Сливной болт масла Suzuki art. 09247-12011-000
от 473 ₽
14
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
15
PIPE OIL INNER NO.1 art. 11451-29F00-000
По запросу
16
PIPE T/M OIL INNER NO.2 art. 11460-29F00-000
По запросу
17
O-RING (D:1.9 ID:4.8) art. 09280-05004-000
По запросу
18
O-RING (D:1.9 ID:6.8) art. 09280-07004-000
По запросу
19
BOLT (10X100) art. 09103-10110-000
По запросу
20
BOLT (10X115) art. 09103-10063-000
По запросу
21
NUT art. 09159-10115-000
По запросу
22
CAP, NEUTRAL S/W HOLE art. 11451-46000-000
По запросу
23
O RING (D:2.4,ID:26.2) art. 09280-26005-000
По запросу
24
BOLT MODEL K7 art. 01547-0510A-000
По запросу
24
BOLT MODEL K5/K6 art. 01547-0510B-000
По запросу
