модель 2005 года
- Модель DR200
- Код модели DR650SE

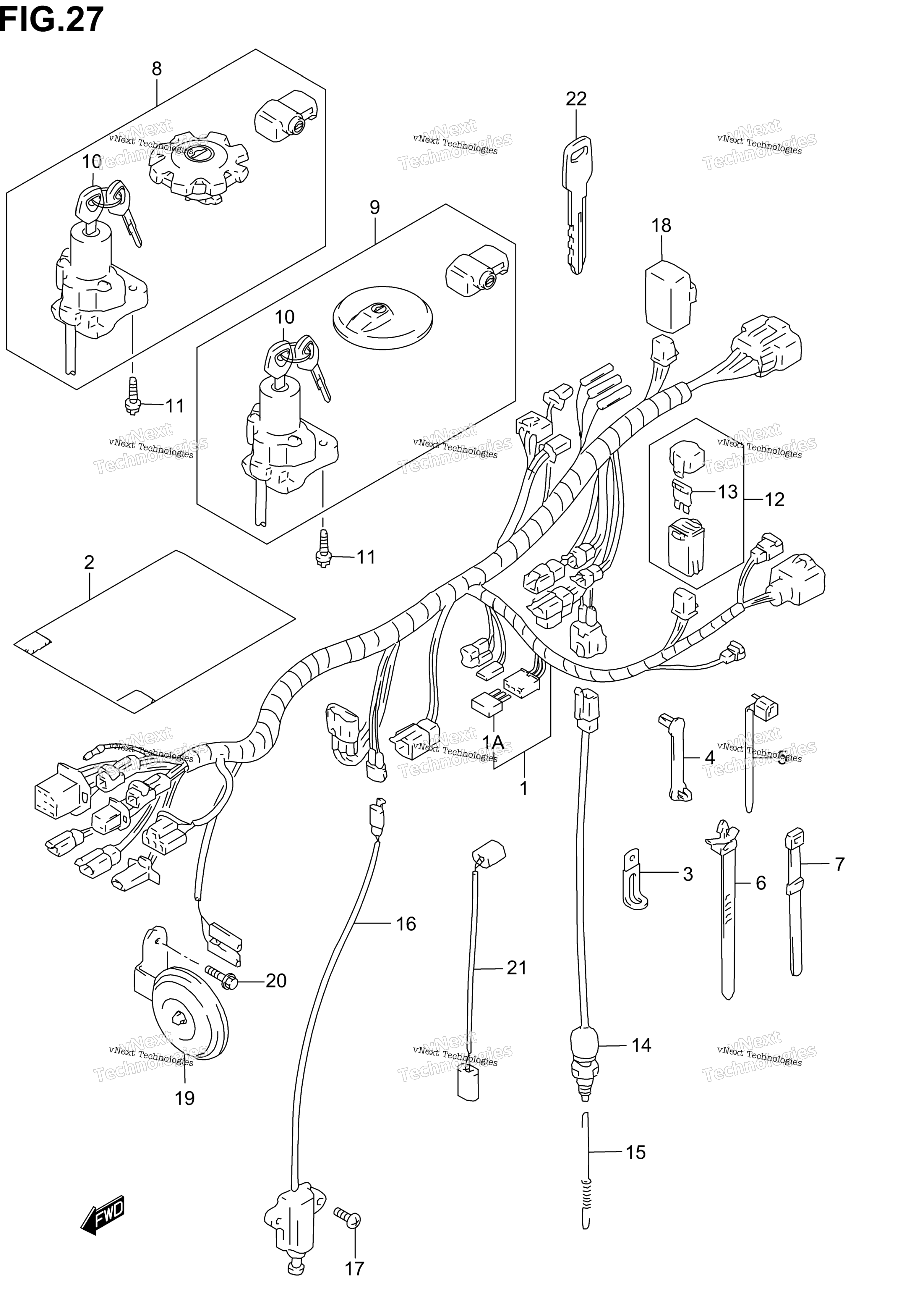

Схема жгута проводов для DR650SE
Схема
Детали
Номер
Наименование детали
Цена
1
DIODE art. 36611-38A10-000
По запросу
1
HARNESS,WIRING Includes Item(s) 1A art. 36610-32E30-000
По запросу
2
COVER, WIRING HARNESS art. 36618-15D21-000
По запросу
3
CLAMP (L:97) art. 09404-08212-000
По запросу
3
CLAMP (L:45) art. 09404-06429-000
По запросу
4
Зажим Suzuki art. 09407-03401-000
По запросу
5
CLAMP (L:235) art. 09407-25401-000
По запросу
5
CLAMP (L:165) art. 09407-18402-000
По запросу
5
CLAMP (L:125) art. 09407-14403-000
По запросу
5
CLAMP (L:95) art. 09407-11401-000
По запросу
6
CLAMP (L:105) art. 09407-11402-000
По запросу
7
CLAMP (L:119) art. 09407-12402-000
По запросу
8
LOCK SET art. 37000-04812-000
По запросу
9
LOCK SET E33; Includes Item(s) 10 art. 37000-04823-000
По запросу
10
LOCK ASSY, STEERING art. 37100-04F00-000
По запросу
11
SCREW art. 09139-08016-000
По запросу
12
BOX ASSY,FUSE Includes Item(s) 13 art. 36740-32E00-000
По запросу
13
FUSE (10A) art. 09481-10101-000
По запросу
14
SWITCH ASSY,STOP LAMP art. 37740-32E00-000
По запросу
15
SPRING art. 09443-06016-000
По запросу
16
SWITCH ASSY, SIDE STAND art. 37840-44X51-000
По запросу
17
SCREW art. 02112-0616A-000
По запросу
18
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
19
HORN ASSY art. 38500-32E00-000
По запросу
20
Болт Suzuki art. 01550-0612A-000
По запросу
21
WIRE,THROTTLE SENSOR art. 36851-32E00-000
По запросу
22
Болванка ключка зажигания Suzuki art. 37146-33E00-000
По запросу
