модель 2005 года
- Модель GSF1200
- Код модели GSF1200

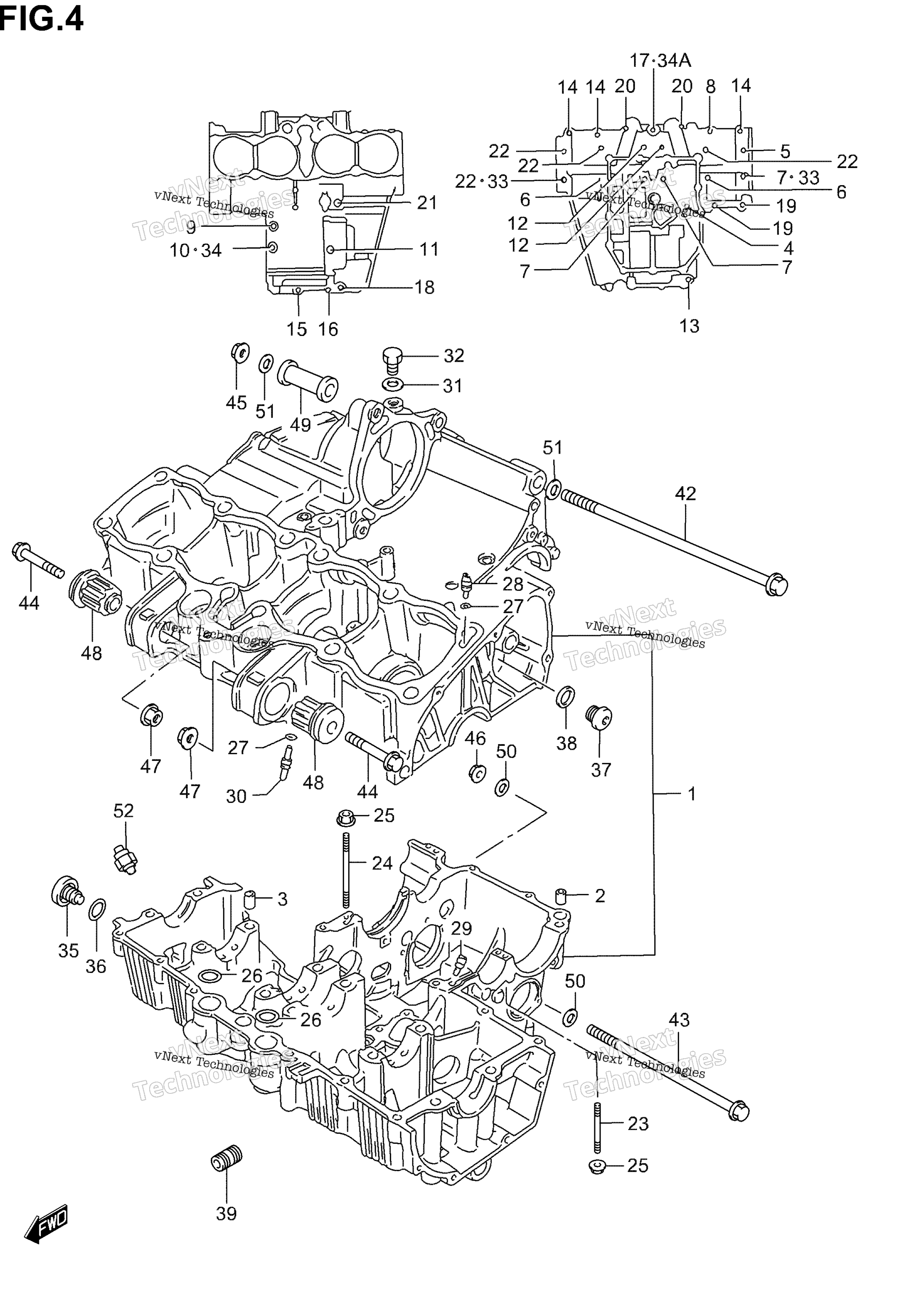

Схема картера для GSF1200
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET ?11301-27830; Includes Item(s) 2 - 41 art. 11301-27845-000
По запросу
2
PIN (13X22) art. 09206-13004-000
По запросу
3
PIN (11X20) art. 09206-11007-000
По запросу
4
BOLT (6X105) art. 09103-06163-000
По запросу
5
BOLT (8X105) art. 09103-08097-000
По запросу
6
BOLT (8X125) art. 09103-08182-000
По запросу
7
BOLT (8X115) art. 09103-08098-000
По запросу
8
BOLT art. 01550-0635A-000
По запросу
9
BOLT art. 07130-0640B-000
По запросу
10
BOLT art. 07120-0655B-000
По запросу
11
BOLT art. 07130-0665B-000
По запросу
12
BOLT art. 07130-0865B-000
По запросу
13
BOLT art. 01550-0860A-000
По запросу
14
BOLT art. 01550-0635A-000
По запросу
15
BOLT art. 01550-0640A-000
По запросу
16
BOLT art. 01550-0640A-000
По запросу
17
BOLT art. 01550-0650A-000
По запросу
18
Болт Suzuki art. 01550-0660A-000
от 326 ₽
19
BOLT art. 01550-0655B-000
По запросу
20
BOLT art. 01550-0670B-000
По запросу
21
BOLT art. 01550-0680B-000
По запросу
22
BOLT (8X95) art. 09103-08066-000
По запросу
23
STUD BOLT art. 01421-0640A-000
По запросу
24
STUD BOLT art. 01421-0660A-000
По запросу
25
NUT art. 08316-1006B-000
По запросу
26
O RING (D:2.5,ID:21) art. 09280-21008-000
По запросу
27
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
28
JET art. 09493-14002-000
По запросу
29
JET art. 09493-24010-000
По запросу
30
JET (13) art. 09493-26007-000
По запросу
31
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
32
PLUG art. 09247-12103-000
По запросу
33
GASKET art. 09168-08021-000
По запросу
34
Шайба медная Suzuki 09168-06018 art. 09168-06018-000
По запросу
34
GASKET art. 09168-06023-000
По запросу
35
PLUG art. 09248-16007-000
По запросу
36
Уплотнительное кольцо Suzuki art. 09280-17002-000
По запросу
37
PLUG art. 09248-14010-000
По запросу
38
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
39
UNION, OIL FILTER STAND art. 16591-06B01-000
По запросу
40
BEARING, CRANK THRUST (GREEN) RH SEE ILLUSTRATION ON FIG.8(B-10) art. 12228-48B00-0E0
По запросу
41
BEARING, CRANK THRUST (ORANGE) art. 12228-48B00-0G0
По запросу
41
BEARING, CRANK THRUST (BLUE) art. 12228-48B00-0F0
По запросу
41
BEARING, CRANK THRUST (GREEN) art. 12228-48B00-0E0
По запросу
41
BEARING, CRANK THRUST (YELLOW) art. 12228-48B00-0D0
По запросу
41
BEARING, CRANK THRUST (RED) art. 12228-48B00-0C0
По запросу
41
BEARING, CRANK THRUST (BROWN) art. 12228-48B00-0B0
По запросу
41
BEARING, CRANK THRUST (PINK) LH SEE ILLUSTRATION ON FIG.8(B-10) art. 12228-48B00-0A0
По запросу
41
BEARING, CRANK THRUST (BLACK) art. 12228-48B00-0H0
По запросу
42
BOLT (10X180) art. 09103-10136-000
По запросу
43
BOLT (12X140) art. 09100-12044-000
По запросу
44
BOLT MODEL K1/K2/K3/K4 art. 09103-10375-000
По запросу
45
NUT art. 09159-10115-000
По запросу
46
NUT art. 08319-3112A-000
По запросу
47
Гайка Suzuki art. 08316-1010B-000
По запросу
47
NUT MODEL K5 art. 09159-10112-000
По запросу
48
BUSH, ENGINE MOUNT art. 11681-06B01-000
По запросу
49
SPACER, ENGINE MOUNT art. 11610-20C00-000
По запросу
50
WASHER art. 08322-0112B-000
По запросу
51
WASHER art. 08322-0110A-000
По запросу
52
SWITCH ASSY, OIL PRESSURE art. 37820-33D10-000
По запросу
