модель 2005 года
- Модель SV650
- Код модели SV650S

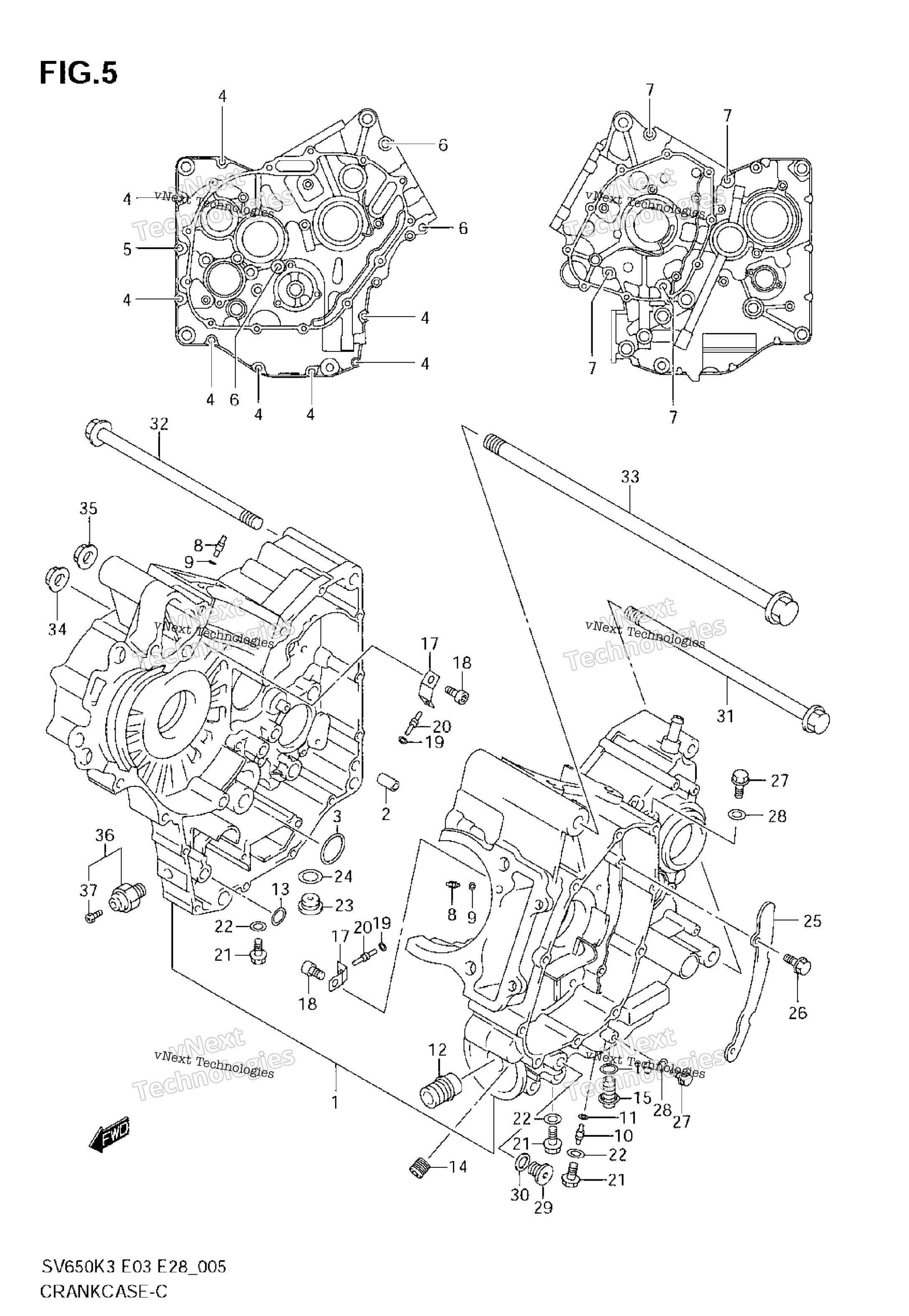

Схема картера для SV650S
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET MODEL K4/K5/K6/K7; Includes Item(s) 2 - 13 art. 11301-20883-000
По запросу
1
CRANKCASE SET MODEL K3 art. 11301-20860-000
По запросу
2
PIN (11X20) art. 09206-11007-000
По запросу
3
Уплотнительное кольцо Suzuki art. 09280-15007-000
от 221 ₽
4
BOLT art. 01547-0650B-000
По запросу
5
BOLT art. 01547-06507-000
По запросу
6
BOLT art. 07120-0855B-000
По запросу
7
BOLT art. 07120-0880B-000
По запросу
8
JET AIR (#14) art. 09493-28010-000
По запросу
9
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
10
JET AIR (#14) art. 09493-28010-000
По запросу
11
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
12
UNION, OIL FILTER STAND art. 16591-06B01-000
По запросу
13
O RING (D:1.9,ID:12.6) art. 09280-12009-000
По запросу
14
JET, OIL GALLERY art. 11329-17G00-000
По запросу
15
Сливной болт масла Suzuki art. 09247-12011-000
от 473 ₽
16
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
17
PLATE, PISTON COOLING JET art. 16438-19F00-000
По запросу
18
BOLT (6X12) art. 09106-06075-000
По запросу
19
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
20
JET (13) art. 09493-26007-000
По запросу
21
BOLT art. 01550-0812A-000
По запросу
22
GASKET art. 09168-08016-000
По запросу
23
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
24
Прокладка Suzuki art. 09168-16002-000
По запросу
25
PLATE, OIL SEPARATOR art. 11323-19F00-000
По запросу
26
Болт Suzuki art. 01547-0612B-000
По запросу
27
BOLT MODEL K4/K5/K6/K7 art. 01550-0610A-000
По запросу
27
Болт Suzuki art. 01550-0612A-000
По запросу
28
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
29
Болт масляной магистрали Suzuki art. 09247-12006-000
от 368 ₽
29
PLUG MODEL K3 art. 09248-12004-000
По запросу
30
Прокладка Suzuki art. 09168-12017-000
от 263 ₽
31
BOLT (10X255) art. 09103-10137-000
По запросу
32
BOLT (10X225) art. 09103-10205-000
По запросу
33
BOLT (12X310) art. 09103-12054-000
По запросу
34
NUT art. 09159-10115-000
По запросу
35
NUT art. 09159-12054-000
По запросу
36
SWITCH ASSY, OIL PRESSURE Includes Item(s) 37 art. 37820-33D10-000
По запросу
37
.BOLT,OIL PRESSURE SWITCH art. 37822-33D00-000
По запросу
