модель 2005 года
- Модель VL800
- Код модели VL800T

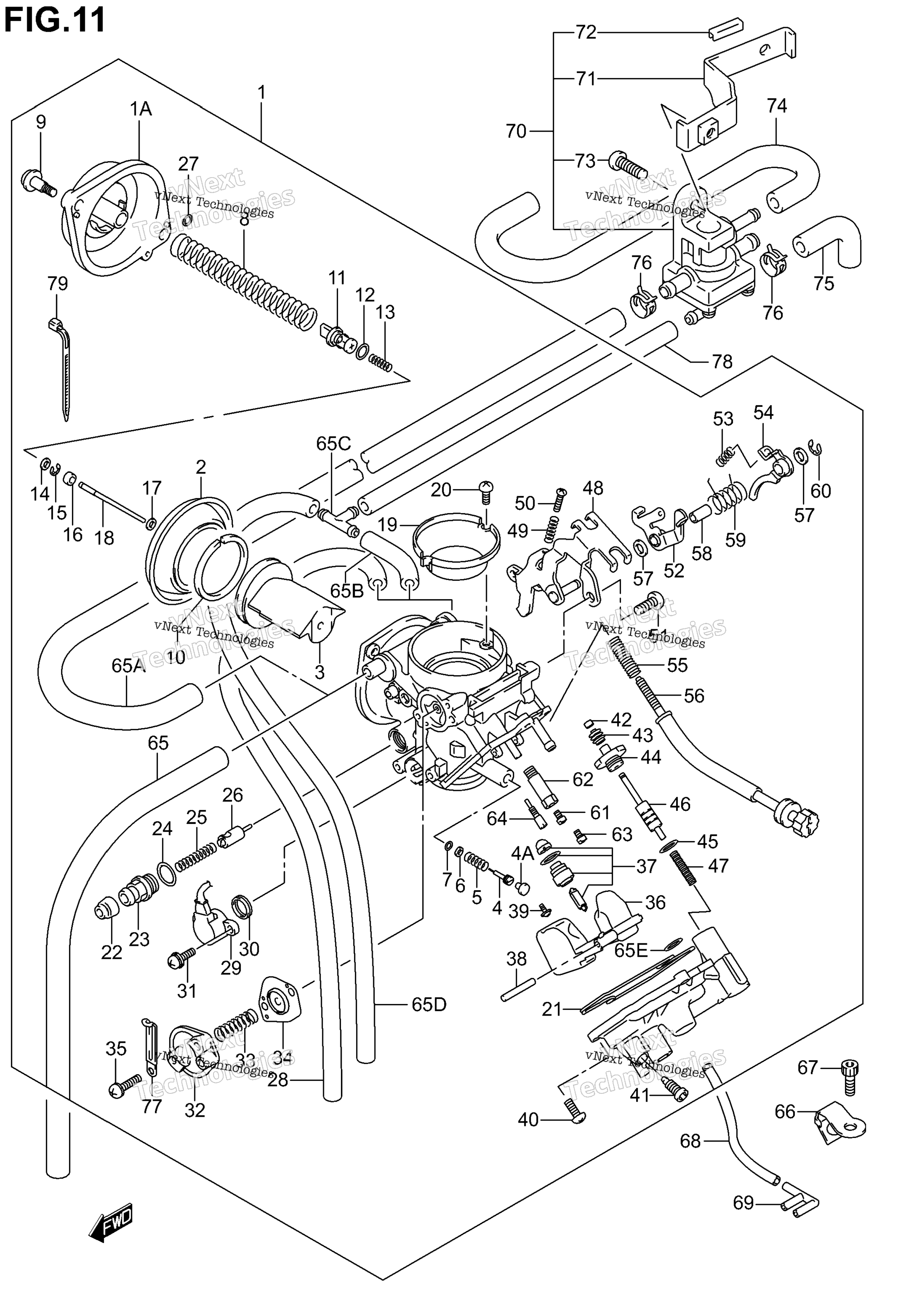

Схема карбюратора (Model K1/K2/K3/K4) для VL800T
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY E33; Includes Item(s) 1A - 65E art. 13200-41F30-000
По запросу
1
DIAPHRAGM COVER art. 13502-41F00-000
По запросу
1
CARBURETOR ASSY E3,E28 art. 13200-41F21-000
По запросу
2
Диафрагма карбюратора Suzuki art. 13507-17C02-000
от 2 615 ₽
3
PISTON VALVE art. 13501-41F00-000
По запросу
4
ADJUSTER art. 13279-20B00-000
По запросу
4
PLUG art. 13281-05A00-000
По запросу
5
.SPRING, THROTTLE SCREW art. 13268-48700-000
По запросу
6
Шайба Suzuki art. 13291-29900-000
По запросу
7
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
8
SPRING art. 13573-10F00-000
По запросу
9
Винт Suzuki art. 13247-33E00-000
По запросу
10
RING art. 13504-14E00-000
По запросу
11
Направляющая Suzuki art. 13418-33E00-000
По запросу
12
O-RING (D:1.9 ID:4.8) art. 09280-05004-000
По запросу
13
SPRING art. 13481-13F00-000
По запросу
14
WASHER art. 13382-19E00-000
По запросу
15
.E-RING MULTIPLE JET NOZZLE art. 13394-17E60-000
По запросу
16
RING art. 13387-13F00-000
По запросу
17
WASHER art. 13291-29FA0-000
По запросу
18
JET, NEEDLE (5E23-1) art. 13383-41F20-000
По запросу
19
FUNNEL art. 13667-41F00-000
По запросу
20
SCREW art. 02112-04107-000
По запросу
21
Уплотнительное кольцо Suzuki art. 13258-33E00-000
от 1 292 ₽
22
CAP art. 13681-04011-000
По запросу
23
GUIDE, HOLDER art. 13418-41F00-000
По запросу
24
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
25
SPRING art. 13417-37200-000
По запросу
26
PLUNGER ASSY art. 13411-41F01-000
По запросу
27
Уплотнительное кольцо Suzuki art. 13295-33010-000
от 420 ₽
28
HOSE art. 13683-41F01-000
По запросу
29
SENSOR ASSY art. 13580-19F01-000
По запросу
30
PACKING art. 13557-47070-000
По запросу
31
SCREW art. 13602-19B50-000
По запросу
32
COVER ASSY art. 13502-10F00-000
По запросу
33
SPRING art. 13481-41F20-000
По запросу
34
Диафрагма карбюратора Suzuki art. 13480-10F01-000
По запросу
35
SCREW art. 13601-04148-000
По запросу
36
FLOAT ASSY art. 13250-33E00-000
По запросу
37
VALVE ASSY, NEEDLE art. 13370-20F01-000
По запросу
38
PIN art. 13254-92910-000
По запросу
39
SCREW art. 13602-05A10-000
По запросу
40
SCREW art. 02112-05127-000
По запросу
41
SCREW art. 13247-41F00-000
По запросу
42
CAP art. 13495-09400-000
По запросу
43
CAP art. 13495-18E00-000
По запросу
44
GUIDE HOLDER art. 13496-20E20-000
По запросу
45
O RING art. 09280-08014-000
По запросу
46
PLUNGER art. 13493-89J00-000
По запросу
47
SPRING art. 13417-21F00-000
По запросу
48
BRACKET ASSY art. 13621-41F00-000
По запросу
49
SPRING art. 13434-30650-000
По запросу
50
SCREW art. 02112-0312B-000
По запросу
51
SCREW art. 02112-05107-000
По запросу
52
LEVER ASSY art. 13490-41F00-000
По запросу
53
SPRING art. 13268-96111-000
По запросу
54
LEVER ASSY art. 13490-41F10-000
По запросу
55
SPRING art. 13271-33C00-000
По запросу
56
ADJUST SCREW ASSY art. 13267-41F00-000
По запросу
57
PACKING art. 13386-09410-000
По запросу
58
RING art. 13387-26F00-000
По запросу
59
SPRING art. 13494-41F00-000
По запросу
60
E RING art. 13617-44500-000
По запросу
61
MAIN JET (132.5) art. 09491-26019-000
По запросу
62
JET HOLDER art. 13385-33E00-000
По запросу
63
MAIN JET (55) art. 09491-55004-000
По запросу
64
PILOT JET (27.5) art. 09492-27011-000
По запросу
65
HOSE (7X11X1000) E33 art. 13686-41F30-000
По запросу
65
HOSE (4X8X50) E33 art. 13683-41F30-000
По запросу
65
NIPPLE E33 art. 13685-38420-000
По запросу
65
HOSE art. 13686-41F00-000
По запросу
65
HOSE (4X8X400) E33 art. 13683-41F40-000
По запросу
65
O RING art. 13251-06C10-000
По запросу
66
PLATE, IDLE ADJUST art. 13279-41F02-000
По запросу
67
BOLT art. 07130-0610B-000
По запросу
68
HOSE, FUEL COOK VACUUM L:600!30 art. 09355-40805-600
По запросу
69
3WAY, VACUUM HOSE art. 09367-04009-000
По запросу
70
VALVE, AIR VENT E33; Includes Item(s) 71 - 73 art. 13590-41F00-000
По запросу
71
BRACKET E33 art. 13592-41F00-000
По запросу
72
PROTECTOR E33 art. 94642-04F10-000
По запросу
73
SCREW E33 art. 02112-0620A-000
По запросу
74
HOSE, AIR VENT VALVE E33 art. 13595-41F10-000
По запросу
75
HOSE, AIR VENT E33 art. 44400-38810-000
По запросу
76
CLIP E33 art. 09401-09403-000
По запросу
77
CLAMP, L:80 E33 art. 09404-06039-000
По запросу
78
HOSE (4X8X600) E33 L:600!480 art. 09355-40805-600
По запросу
79
CLAMP E33 art. 09407-18402-000
По запросу
