модель 2005 года
- Модель VS800
- Код модели VS800GL

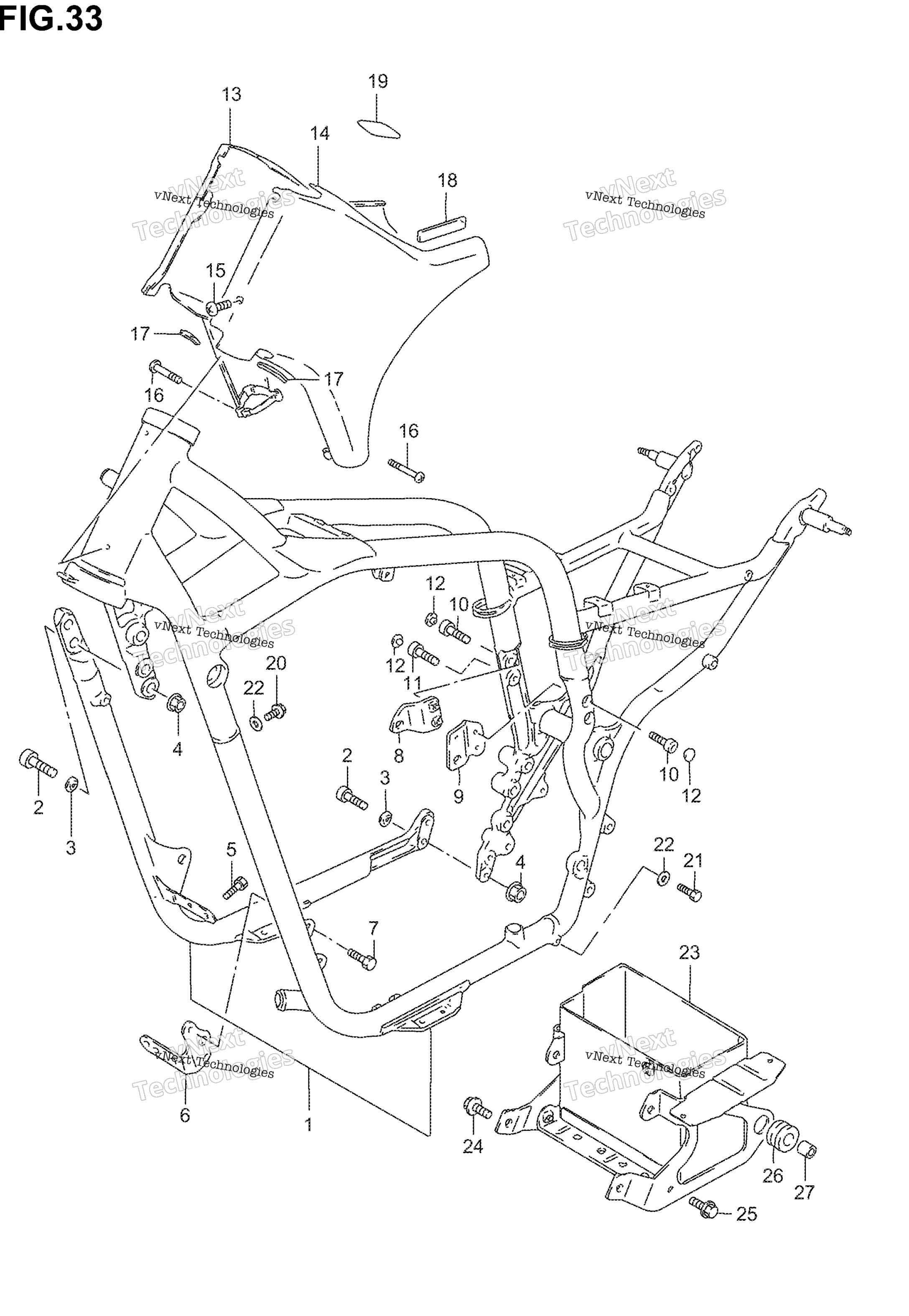

Схема рамы для VS800GL
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME SET (RED) MODEL K1 art. 41101-39813-YC6
По запросу
1
FRAME SET (RED) MODEL K2 art. 41101-39813-19A
По запросу
1
FRAME SET (SILVER) MODEL K3/K4 art. 41101-39813-YD8
По запросу
1
FRAME SET (BLACK) MODEL K4/K5 art. 41101-39813-YAY
По запросу
1
FRAME SET (GRAY) MODEL K5; Includes Item(s) 2 - 5 art. 41101-39813-YU8
По запросу
1
FRAME SET (BLACK) MODEL K1/K2/K3 art. 41101-39813-33J
По запросу
2
BOLT, REAR art. 09106-10019-000
По запросу
3
WASHER art. 09164-10010-000
По запросу
4
Гайка Suzuki art. 08319-3110A-000
По запросу
5
BOLT, FRONT art. 01551-0820A-000
По запросу
6
PLATE, NO.1 LH (BLACK) art. 41920-38A00-019
По запросу
7
BOLT art. 07130-0816A-000
По запросу
8
PLATE, NO.1 LH (BLACK) art. 41950-38A11-019
По запросу
9
PLATE, NO.3 LH (BLACK) art. 41960-38A10-019
По запросу
10
BOLT, UPPER art. 09106-08070-000
По запросу
11
BOLT, LOWER art. 07130-0830A-000
По запросу
12
Заглушка Suzuki art. 09250-06004-000
от 168 ₽
13
COVER, FRAME HEAD RH (BLACK) MODEL K4/K5 art. 47350-38A01-YAY
По запросу
13
COVER, FRAME HEAD RH (GRAY) MODEL K5 art. 47350-38A01-YU8
По запросу
13
COVER, FRAME HEAD RH (SILVER) MODEL K3/K4 art. 47350-38A01-YD8
По запросу
13
COVER, FRAME HEAD RH (RED) MODEL K2 art. 47350-38A01-13L
По запросу
13
COVER, FRAME HEAD RH (RED) MODEL K1 art. 47350-38A01-YC6
По запросу
13
COVER, FRAME HEAD RH (BLACK) MODEL K1/K2/K3 art. 47350-38A01-33J
По запросу
14
COVER, FRAME HEAD LH (GRAY) MODEL K5 art. 47360-38A01-YU8
По запросу
14
COVER, FRAME HEAD LH (BLACK) MODEL K1/K2/K3 art. 47360-38A01-33J
По запросу
14
COVER, FRAME HEAD LH (RED) MODEL K1 art. 47360-38A01-YC6
По запросу
14
COVER, FRAME HEAD LH (RED) MODEL K2 art. 47360-38A01-19A
По запросу
14
COVER, FRAME HEAD LH (SILVER) MODEL K3/K4 art. 47360-38A01-YD8
По запросу
14
COVER, FRAME HEAD LH (BLACK) MODEL K4/K5 art. 47360-38A01-YAY
По запросу
15
SCREW art. 02142-0610A-000
По запросу
16
SCREW art. 02112-0425B-000
По запросу
17
MOLDING, HEAD COVER art. 68241-04X50-300
По запросу
18
CUSHION, FRAME HEAD COVER art. 33652-07D00-000
По запросу
19
TAPE, FRAME HEAD COVER art. 47358-38A00-000
По запросу
20
BOLT, AIR DUCT art. 17568-50F00-000
По запросу
21
BOLT, DRAIN art. 01550-0610A-000
По запросу
22
GASKET art. 09168-06026-000
По запросу
23
HOLDER, BATTERY art. 41540-38A12-000
По запросу
24
BOLT art. 01551-1016A-000
По запросу
25
BOLT art. 01550-0616A-000
По запросу
26
CUSHION art. 09320-12031-000
По запросу
27
SPACER art. 09301-08009-000
По запросу
