модель 2006 года
- Модель DL1000 V-STROM
- Код модели DL1000

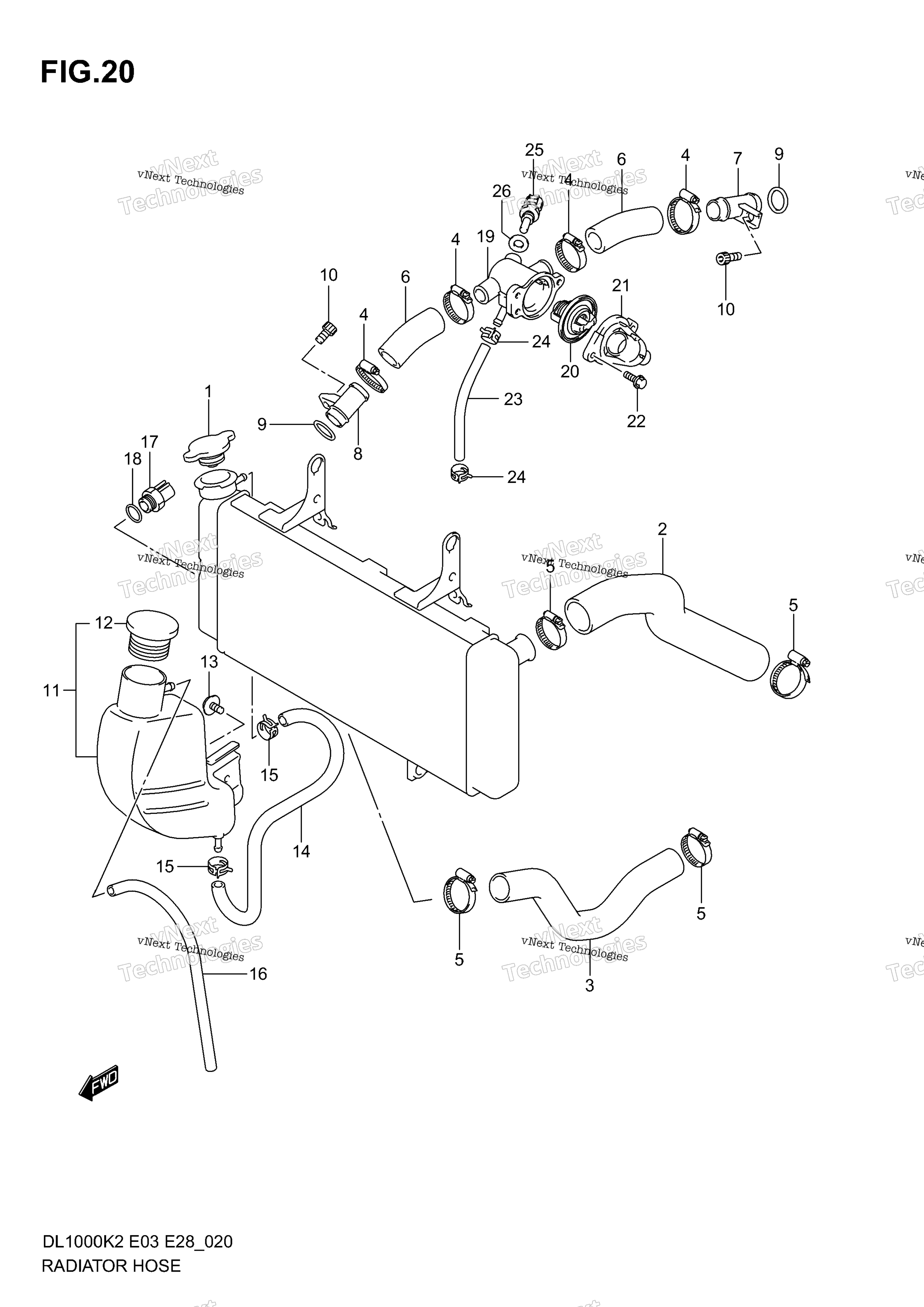

Схема шланга радиатора для DL1000
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка радиатора Suzuki art. 17730-08J00-000
от 3 728 ₽
2
HOSE, RADIATOR INLET art. 17851-06G00-000
По запросу
3
HOSE, RADIATOR OUTLET art. 17852-06G00-000
По запросу
4
CLAMP art. 09402-28511-000
По запросу
5
CLAMP art. 09402-38511-000
По запросу
6
HOSE, CONNECTOR INLET art. 17853-02F00-000
По запросу
7
UNION, CONNECTOR HOSE MODEL K2/K3 art. 17890-06G20-000
По запросу
8
UNION, CONNECTOR HOSE FRONT MODEL K2/K3 art. 17890-06G10-000
По запросу
8
UNION,CONNECTOR HOSE MODEL K4/K5/K6 art. 17890-06G20-000
По запросу
9
Уплотнительное кольцо Suzuki art. 09280-18009-000
По запросу
10
BOLT art. 07130-0612A-000
По запросу
11
TANK ASSY, RESERVOIR MODEL K2/K3 art. 17910-06G10-000
По запросу
12
CAP art. 17931-06G00-000
По запросу
13
BOLT MODEL K4/K5/K6 art. 09111-06085-000
По запросу
13
SCREW MODEL K2/K3 art. 09116-06191-000
По запросу
14
HOSE, RESERVOIR TANK INLET art. 17981-19F00-000
По запросу
15
CLIP art. 09401-08411-000
По запросу
16
HOSE, RESERVOIR TANK L:2000!950 art. 09352-50901-00B
По запросу
17
SWITCH, RADIATOR FAN Includes Item(s) 18 art. 17680-33E01-000
По запросу
18
Кольцо уплотнительное Suzuki art. 17689-50F00-000
от 420 ₽
19
CONNECTOR,THERMOSTAT,INLET art. 17662-02F11-000
По запросу
20
Термостат Suzuki art. 17670-06G51-000
По запросу
20
THERMOSTAT MODEL K2 art. 17670-06G30-000
По запросу
21
CAP,THERMOSTAT CONNECTOR art. 17663-42E00-000
По запросу
22
BOLT, CONNECTOR art. 01550-0616A-000
По запросу
23
HOSE, WATER BYPASS MODEL K4/K5/K6 art. 17856-16G10-000
По запросу
23
HOSE,WATER BYPASS NO.1 MODEL K2 art. 17854-24F00-000
По запросу
24
CLIP art. 09401-12414-000
По запросу
25
Датчик температуры Suzuki 13650-57F00 art. 13650-57F00-000
По запросу
26
Прокладка Suzuki art. 09168-12017-000
от 263 ₽
