модель 2006 года
- Модель DL650 V-STROM
- Код модели DL650

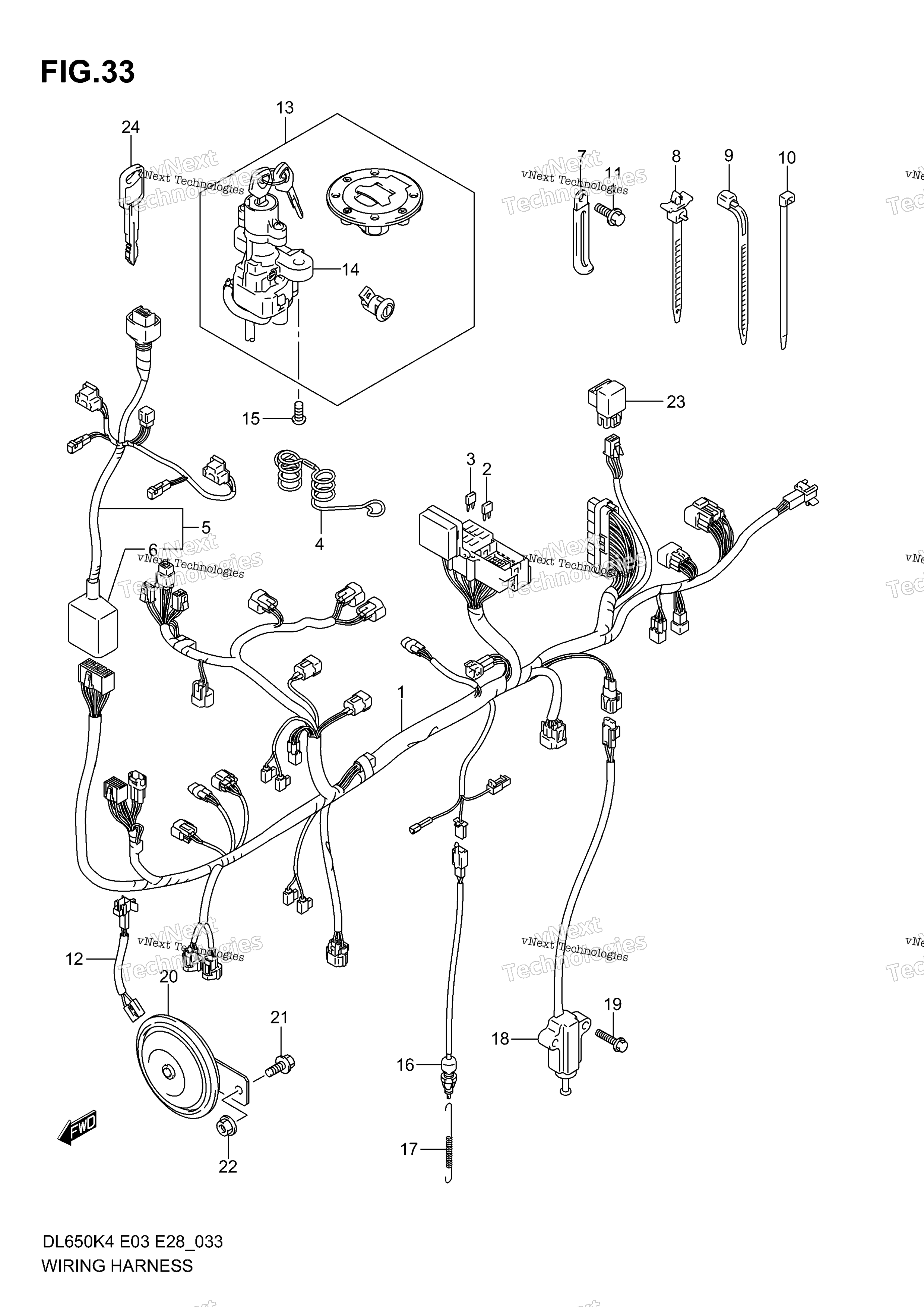

Схема жгута проводов (Model K4) для DL650
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING, NO.1 Includes Item(s) 2 - 3 art. 36610-27G30-000
По запросу
2
FUSE (10A) art. 09481-10501-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
4
GUIDE, WIRING HARNESS art. 36619-06G01-000
По запросу
5
HARNESS, WIRING, NO.2 Includes Item(s) 6 art. 36620-27G30-000
По запросу
6
COVER, CONNECTOR art. 36618-18G10-000
По запросу
7
CLAMP (L:80) art. 09404-06039-000
По запросу
7
CLAMP (L:45) art. 09404-06429-000
По запросу
8
CLAMP art. 09407-11402-000
По запросу
9
CLAMP (L:125) art. 09407-14403-000
По запросу
10
CLAMP (L:145) art. 09407-14407-000
По запросу
11
BOLT, WIRING HARNESS art. 01547-0610B-000
По запросу
12
WIRE, HORN LEAD art. 36852-06G00-000
По запросу
13
LOCK SET E33; Includes Item(s) 14 art. 37000-27871-000
По запросу
13
LOCK SET art. 37000-27861-000
По запросу
14
LOCK ASSY, STEERING art. 37100-27G00-000
По запросу
15
BOLT (8X20) art. 09139-08016-000
По запросу
16
SWITCH ASSY, STOP LAMP art. 37740-31D00-000
По запросу
17
SPRING art. 09443-06012-000
По запросу
18
SWITCH ASSY, SIDE STAND art. 37840-06G01-000
По запросу
19
BOLT art. 01550-0616A-000
По запросу
20
HORN ASSY art. 38500-27G00-000
По запросу
21
BOLT, HORN art. 01550-0812A-000
По запросу
22
NUT, HORN art. 08316-1008B-000
По запросу
23
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
24
Болванка ключка зажигания Suzuki art. 37146-33E00-000
По запросу
Другие схемы модели
Жгут проводов (Model K4)
