модель 2006 года
- Модель DR-Z 125
- Код модели DR-Z125L

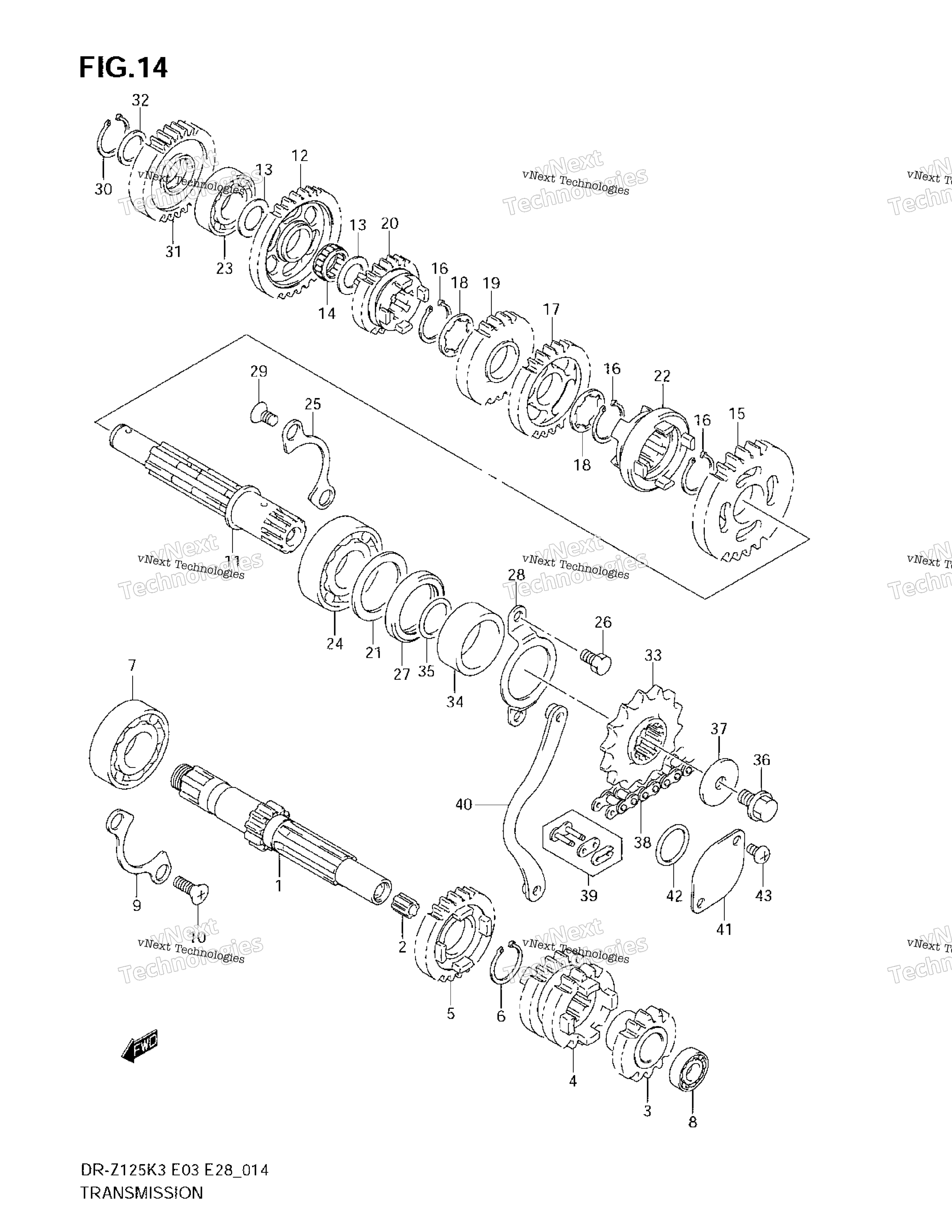

Схема трансмиссии для DR-Z125L
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:11) art. 24120-05810-000
По запросу
2
BUSH art. 24125-38201-000
По запросу
3
GEAR, 2ND DRIVE (NT:14) art. 24221-05301-000
По запросу
4
GEAR, 3RD & 4TH DRIVEN art. 24231-05203-000
По запросу
5
GEAR, 5TH DRIVE (NT:26) art. 24251-05212-000
По запросу
6
CIRCLIP, 5TH DRIVE art. 09380-20009-000
По запросу
7
BEARING (20X47X14) art. 09262-20069-000
По запросу
8
BEARING art. 08123-60027-000
от 2 490 ₽
Аналог
2 490 ₽
Требуется 1 шт.
9
RETAINER, DRIVE SHAFT BEARING art. 24741-05200-000
По запросу
10
SCREW (6X12) art. 09126-06011-000
По запросу
11
SHAFT, DRIVE art. 24130-44A00-000
По запросу
12
GEAR, 1ST DRIVEN (NT:33) art. 24311-05202-000
По запросу
13
THRUST WASHER art. 08211-15251-000
По запросу
14
BEARING (15X19X7.8) art. 09263-15023-000
По запросу
15
GEAR, 2ND DRIVEN (NT:26) art. 24320-05202-000
По запросу
16
CIRCLIP art. 09380-20009-000
По запросу
17
GEAR, 3RD DRIVEN (NT:26) art. 24331-05203-000
По запросу
18
LOCK WASHER art. 09167-20011-000
По запросу
19
GEAR, 4TH DRIVEN (NT:23) art. 24341-05203-000
По запросу
20
GEAR, 5TH DRIVEN (NT:24) art. 24351-05211-000
По запросу
21
WASHER, OIL SEALING art. 24359-42A00-000
По запросу
22
WHEEL, SLIDING DOG art. 24421-05300-000
По запросу
23
BEARING (15X36X12) art. 09264-15001-000
По запросу
24
BEARING (22X50X14) art. 09262-22018-000
По запросу
25
RETAINER, DRIVE SHAFT BEARING art. 24741-05200-000
По запросу
26
BOLT art. 01500-0610B-000
По запросу
27
OIL SEAL (30X40X6) art. 09283-30053-000
По запросу
28
RETAINER, DRIVE SHAFT OIL SEA art. 24751-42A10-000
По запросу
29
SCREW (6X12) art. 09126-06011-000
По запросу
30
CIRCLIP art. 08331-3115A-000
По запросу
31
GEAR, KICK STARTER IDLE NT:26 art. 26260-05201-000
По запросу
32
WASHER (15X20X1.0) art. 09181-15111-000
По запросу
33
SPROCKET, ENGINE (NT:14) art. 27511-44A20-000
По запросу
34
SPACER, ENGINE SPROCKET art. 27531-42A00-000
По запросу
35
O RING (D:2.5,ID:21) art. 09280-21008-000
По запросу
36
BOLT art. 01550-0812A-000
По запросу
37
WASHER art. 08211-08283-000
По запросу
38
CHAIN ASSY (DID,428HG 134L) DR-Z125K3/K4/K5/K6/K7 L:134!122 art. 27600-46912-134
По запросу
39
JOINT (DID,428HG) OPT art. 27620-46912-000
По запросу
40
PLATE, FRONT CHAIN GUIDE art. 27640-08G00-000
По запросу
41
CAP, NEUTRAL SW HOLE art. 11450-08G00-000
По запросу
42
Кольцо резиновое уплотнительное Suzuki 09280-22001 art. 09280-22001-000
от 221 ₽
43
SCREW art. 02112-0508A-000
По запросу
