модель 2006 года
- Модель GSX-R1000
- Код модели GSX-R1000

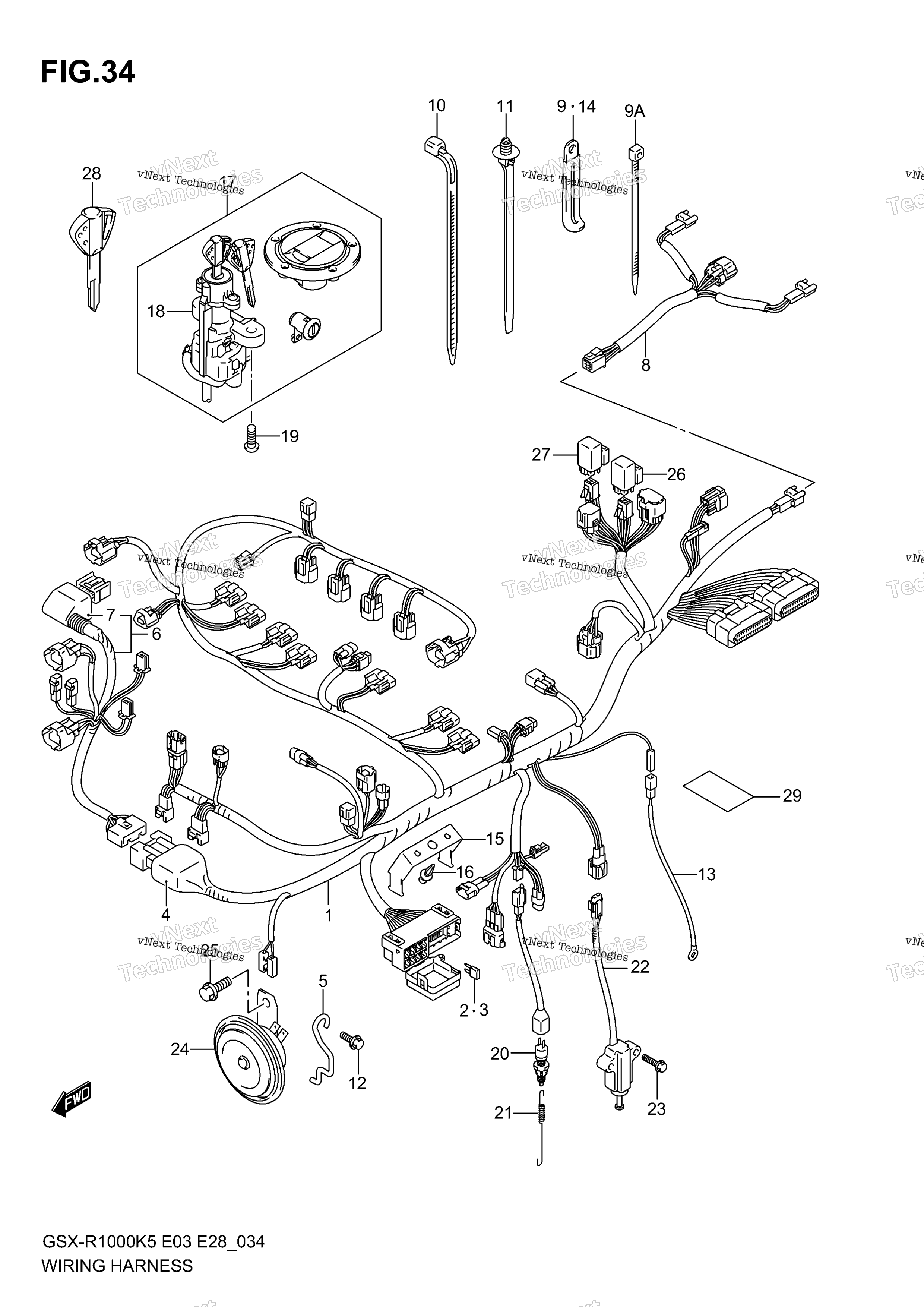

Схема жгута проводов для GSX-R1000
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING NO.1 Includes Item(s) 2 - 4 art. 36610-41G30-000
По запросу
2
FUSE (10A) art. 09481-10501-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
4
COVER art. 36618-41G00-000
По запросу
5
GUIDE, WIRING HARNESS art. 36619-41G00-000
По запросу
6
HARNESS, WIRING NO.2 Includes Item(s) 7 art. 36620-41G00-000
По запросу
7
COVER art. 36618-41G00-000
По запросу
8
WIRE, REAR COMB art. 36855-41G00-000
По запросу
9
CLAMP (L:45) art. 09404-06429-000
По запросу
9
CLAMP (L:100) art. 09407-10404-000
По запросу
10
CLAMP (L:125) art. 09407-14403-000
По запросу
10
CLAMP (L:165) art. 09407-18402-000
По запросу
11
CLAMP (L:170) art. 09407-17403-000
По запросу
12
Болт Suzuki art. 01550-0612A-000
По запросу
13
WIRE, OIL PRESSURE SWITCH LEAD art. 36851-35F00-000
По запросу
14
CLAMP, OIL PRESS LEAD (L:45) art. 09404-06429-000
По запросу
15
BRACKET, FUSE art. 36744-41G00-000
По запросу
16
Клипса Suzuki art. 09409-06314-5PK
от 326 ₽
17
LOCK SET E33; Includes Item(s) 18 art. 37101-40832-000
По запросу
17
LOCK SET art. 37101-40823-000
По запросу
18
LOCK ASSY, STEERING art. 37100-41G11-000
По запросу
19
SCREW, STEERING LOCK (8X20) art. 09139-08016-000
По запросу
20
SWITCH ASSY, STOP LAMP art. 37740-45D00-000
По запросу
21
SPRING, BRAKE LAMP SWITCH art. 09443-06087-000
По запросу
22
SWITCH ASSY, SIDE STAND art. 37840-35F11-000
По запросу
23
BOLT, SIDE STAND SWITCH art. 01550-0616A-000
По запросу
24
HORN ASSY art. 38501-23E11-000
По запросу
25
BOLT, HORN art. 01550-0816A-000
По запросу
26
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
27
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
28
Болванка ключка зажигания Suzuki art. 37146-41G00-000
По запросу
29
TAPE, HARNESS (28X50X0.13) 25X50X0.13 art. 36611-16G00-000
По запросу
