модель 2006 года
- Модель RM-Z 450
- Код модели RM-Z450

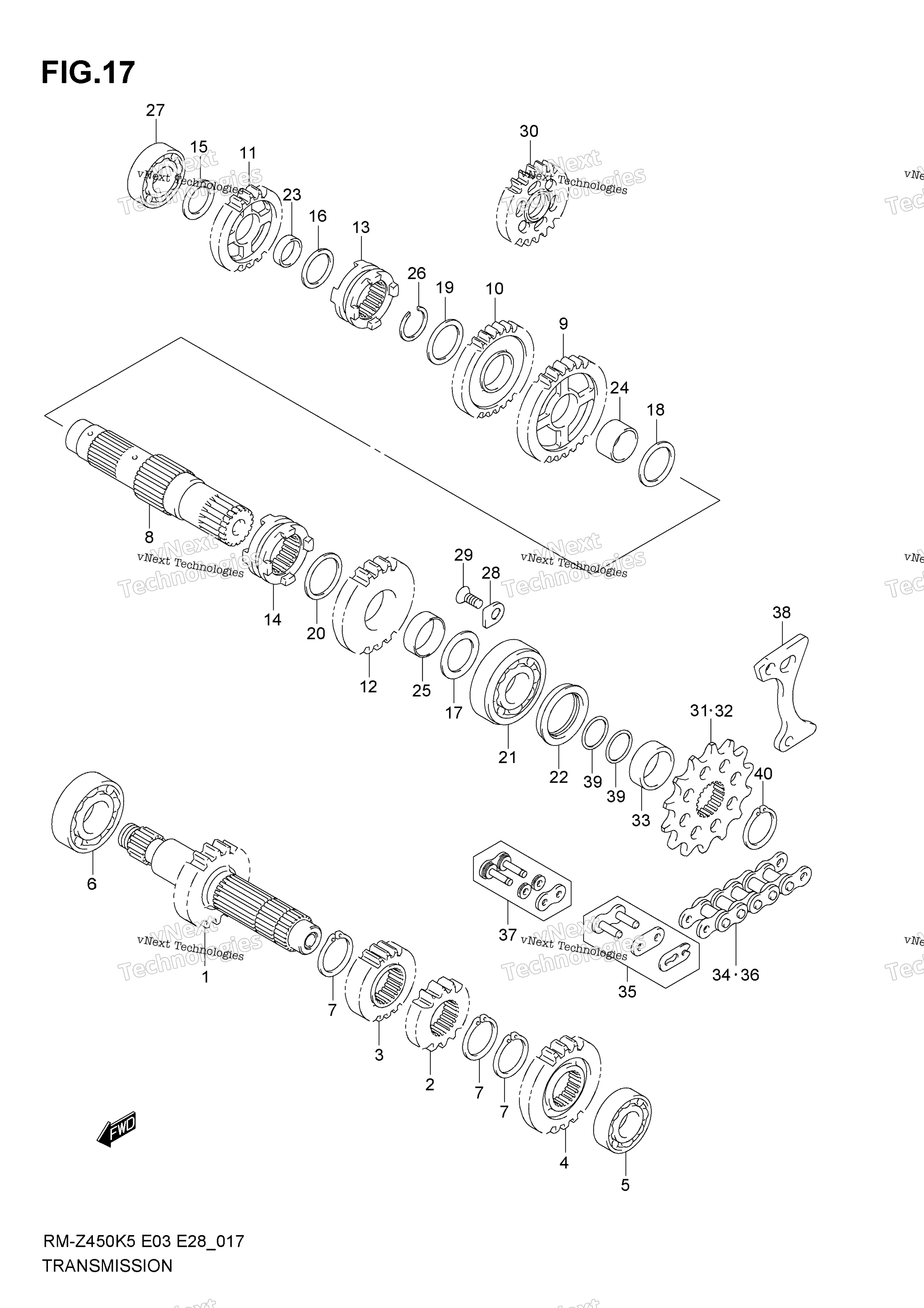

Схема трансмиссии для RM-Z450
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:20) MODEL K6 art. 24120-35G10-000
По запросу
1
SHAFT, COUNTER (NT:22) MODEL K7 art. 24120-35G20-000
По запросу
1
SHAFT, COUNTER (NT:20) MODEL K5 art. 24120-35G00-000
По запросу
2
GEAR, 1ST DRIVE, NT:15 art. 24211-35G00-000
По запросу
3
GEAR, 2ND DRIVE, NT:18 art. 24221-35G00-000
По запросу
4
GEAR, 4TH DRIVE, NT:22 MODEL K5/K6 art. 24241-35G00-000
По запросу
4
GEAR, 4TH DRIVE, NT:24 MODEL K7 art. 24241-35G10-000
По запросу
5
BEARING, CNTR SHAFT, L art. 08123-60040-000
По запросу
6
BEARING, CNTR SHAFT, R art. 08143-62057-000
от 3 980 ₽
Аналог
3 980 ₽
Требуется 1 шт.
7
CIRCLIP, COUNTER SHAFT art. 08331-31256-000
По запросу
8
SHAFT, DRIVE art. 24131-35G00-000
По запросу
9
GEAR, 1ST DRIVEN, NT:30 art. 24311-35G00-000
По запросу
10
GEAR, 2ND DRIVEN, NT:29 art. 24321-35G00-000
По запросу
11
GEAR, 3RD DRIVEN, NT:27 MODEL K5/K6 art. 24331-35G00-000
По запросу
11
GEAR, 3RD DRIVEN, NT:30 MODEL K7 art. 24331-35G10-000
По запросу
12
GEAR, 4TH DRIVEN, NT:28 MODEL K7 art. 24341-35G10-000
По запросу
12
GEAR, 4TH DRIVEN, NT:25 MODEL K5/K6 art. 24341-35G00-000
По запросу
13
DOG, SLIDING NO.1 art. 24411-35G00-000
По запросу
14
DOG, SLIDING NO.2 art. 24412-35G00-000
По запросу
15
WASHER, 3RD DRIVEN GEAR, R 20X28X1.0 art. 09181-20167-000
По запросу
16
WASHER, 3RD DRIVEN GEAR, L 20X28X0.5 art. 09181-22130-000
По запросу
17
WASHER, 4TH DRIVEN GEAR, L 24X34X1.0 art. 09181-24005-000
По запросу
18
SHIM (25X32X1) 25X32X1.0 art. 09181-25139-000
По запросу
19
SHIM (25X32X1) 25X32X1.0 art. 09181-25139-000
По запросу
20
WASHER, 4TH DRIVEN GEAR, R 27X33X1.0 art. 09181-27015-000
По запросу
21
BEARING, DRIVE SHAFT, L 24X56X14 art. 09262-24001-000
По запросу
22
SEAL, DRIVE SHAFT OIL 31X40X8.5 art. 09289-31002-000
По запросу
23
BUSH, 3RD DRIVEN GEAR art. 09300-22019-000
По запросу
24
BUSH, 1ST & 2ND DRIVEN GEAR art. 09300-25032-000
По запросу
25
BUSH, 4TH DRIVEN GEAR art. 09300-27004-000
По запросу
26
CIRCLIP, 2ND DRIVEN GEAR art. 09380-25010-000
По запросу
27
BEARING, DRIVE SHAFT, R art. 08123-60040-000
По запросу
28
RETAINER art. 24741-20A00-000
По запросу
29
SCREW, DRIVE SHAFT (6X12) art. 09126-06011-000
По запросу
30
GEAR, KICK STARTER IDLE art. 26260-35G00-000
По запросу
31
SPROCKET, ENGINE, NT:14 MODEL K5 art. 27511-35G20-000
По запросу
32
SPROCKET, ENGINE, NT:13 OPT art. 27511-35G30-000
По запросу
33
SPACER, ENGINE SPROCKET MODEL K5 art. 27531-35G01-000
По запросу
34
CHAIN ASSY, DRIVE (DID520DMA2-SDH) MODEL K5 art. 27600-46K00-114
По запросу
35
JOINT SET, CHAIN OPT,MODEL K5 art. 27620-46K00-000
По запросу
36
CHAIN ASSY, DRIVE (DID520WXV,114LE) MODEL K6/K7 art. 27600-35G01-114
По запросу
37
JOINT SET, CHAIN OPT,MODEL K6/K7 art. 27620-35G01-000
По запросу
38
PLATE, FRONT CHAIN GUIDE art. 27641-35G01-000
По запросу
39
O-RING (D:1.9,ID:21.8) D:1.9,ID:21.8 art. 09280-21010-000
По запросу
40
CIRCLIP, ENGINE SPROCKET art. 08331-3124A-000
По запросу
