модель 2006 года
- Модель RM250
- Код модели RM250Z

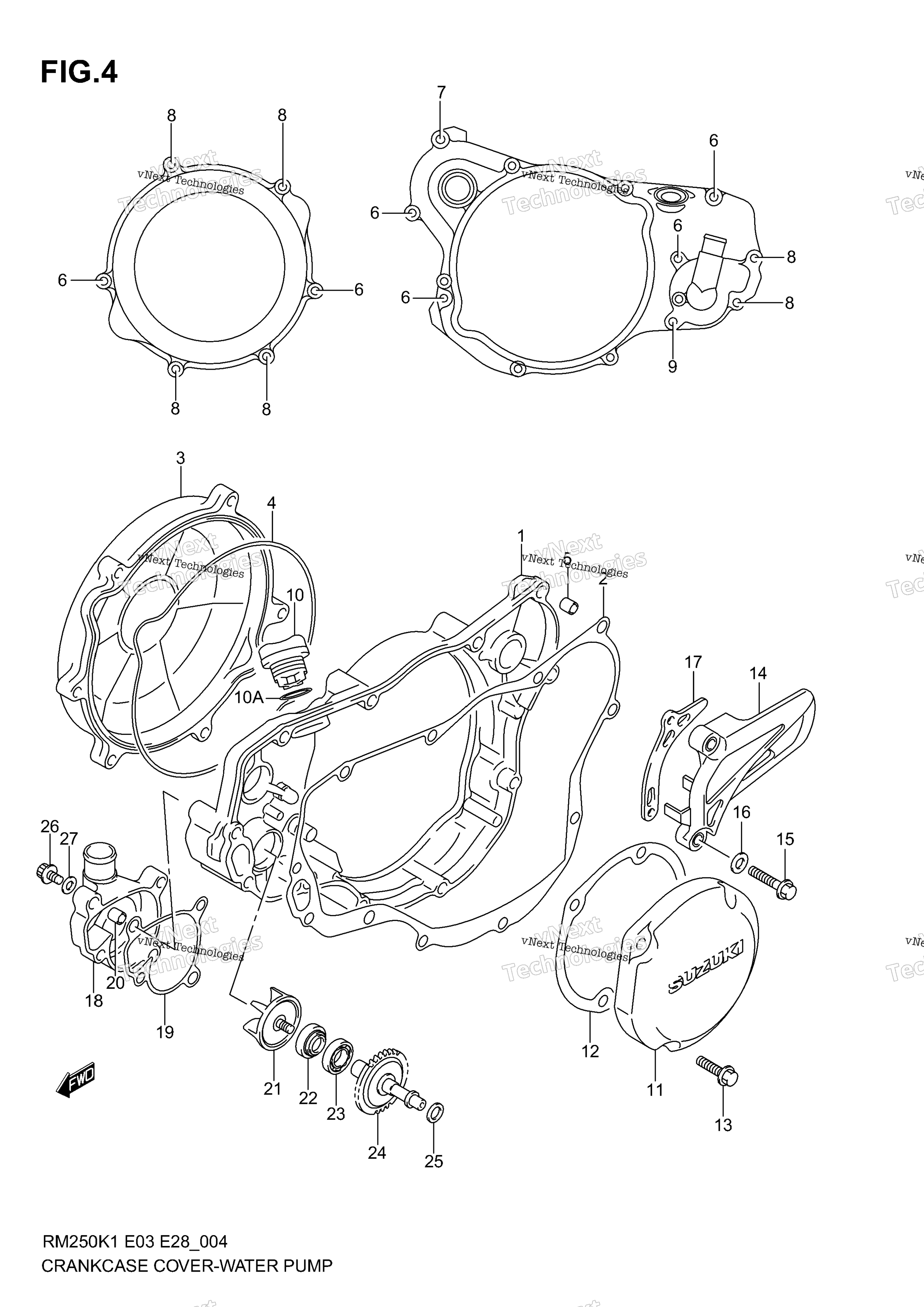

Схема картера Cover- Water Pump (Model K1/K2) для RM250Z
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, CLUTCH art. 11341-37F20-000
По запросу
2
GASKET, CLUTCH COVER MODEL K1 art. 11482-37F01-000
По запросу
3
COVER, CLUTCH OUTER MODEL K1 art. 11371-37F01-000
По запросу
4
O RING, CLUTCH OUTER COVER art. 11484-37E01-000
По запросу
5
PIN art. 04211-09109-000
По запросу
6
Болт с шестигранной головкой art. 01547-0625B-000
от 263 ₽
6
BOLT (L:25) MODEL K2 art. 09103-06250-000
По запросу
7
BOLT MODEL K1 art. 01547-0630B-000
По запросу
7
BOLT (L:30) MODEL K2 art. 09103-06251-000
По запросу
8
BOLT MODEL K1 art. 01547-0660B-000
По запросу
8
BOLT (L:60) MODEL K2 art. 09103-06253-000
По запросу
9
BOLT (L:65) MODEL K2 art. 09103-06245-000
По запросу
9
BOLT MODEL K1 art. 01547-0665B-000
По запросу
10
Уплотнительное кольцо Suzuki art. 09280-17003-000
от 263 ₽
10
PLUG, OIL FILLER art. 11971-12C51-000
По запросу
11
COVER, MAGNETO MODEL K2 art. 11351-37F00-000
По запросу
12
GASKET, MAGNETO COVER art. 11483-37E02-000
По запросу
13
BOLT MODEL K2 art. 01547-06207-000
По запросу
13
BOLT MODEL K1 art. 01547-0620B-000
По запросу
14
COVER, SPROCKET art. 11360-36E00-000
По запросу
15
BOLT MODEL K2 art. 09103-06251-000
По запросу
15
BOLT MODEL K1 art. 01547-0630B-000
По запросу
16
WASHER art. 08322-0106B-000
По запросу
17
PLATE, CHAIN GUIDE art. 27641-37E00-000
По запросу
18
CASE, WATER PUMP MODEL K2 art. 17411-37F01-000
По запросу
19
GASKET, WATER PUMP CASE art. 17431-37F00-000
По запросу
20
PIN art. 04211-09109-000
По запросу
21
IMPELLER, WATER PUMP MODEL K2 art. 17491-37F01-000
По запросу
22
OIL SEAL, WATER PUMP art. 17461-03B00-000
По запросу
23
BEARING art. 08113-69010-000
По запросу
24
SHAFT, WATER PUMP art. 17510-37F00-000
По запросу
25
WASHER (8X14X1.0) art. 09181-08139-000
По запросу
26
BOLT, WATER PUMP DRAIN art. 07120-0610B-000
По запросу
27
GASKET art. 09168-06004-000
По запросу
