модель 2006 года
- Модель VL1500
- Код модели VL1500

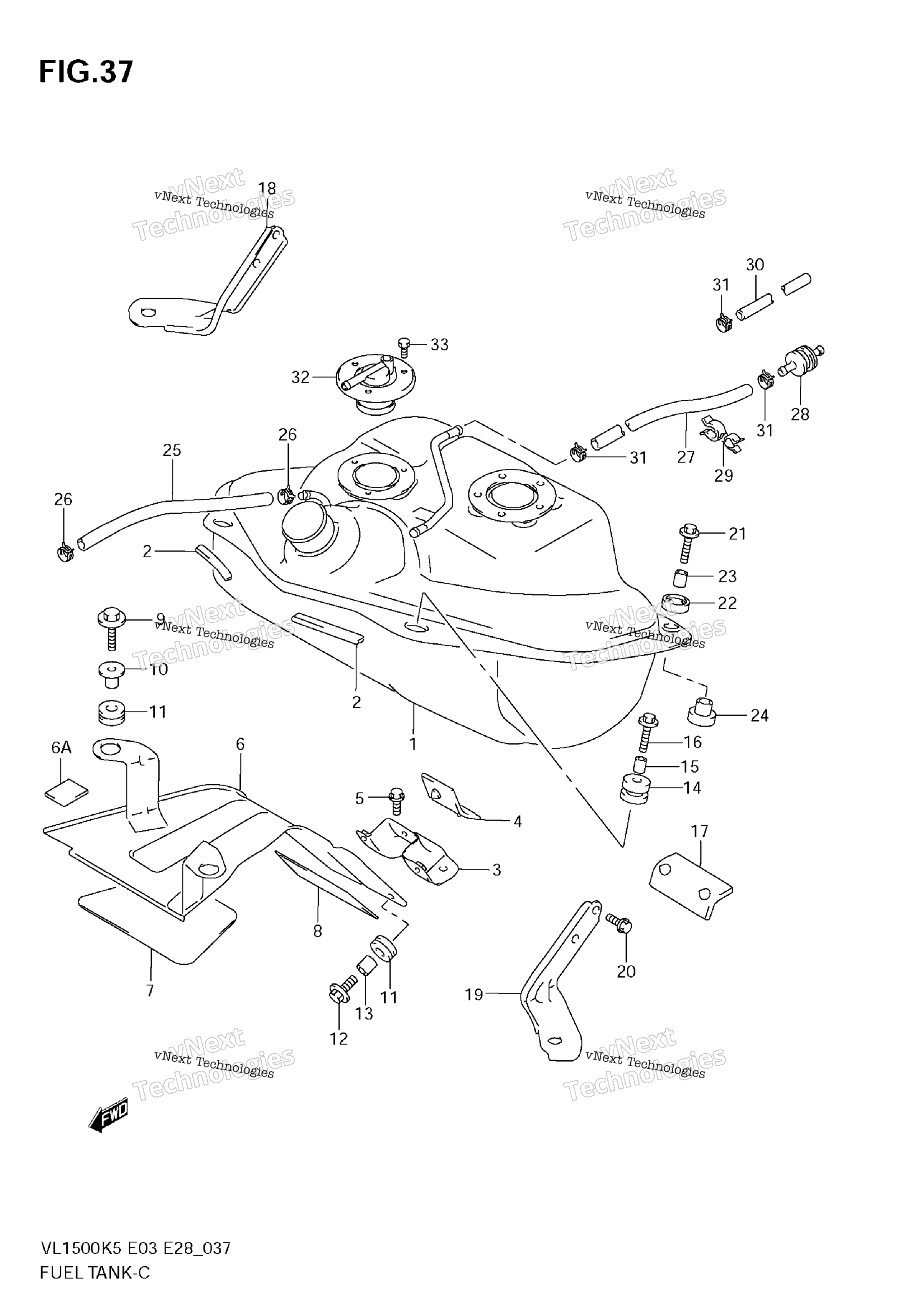

Схема топливного бака для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
TANK, FUEL art. 44110-10FA1-000
По запросу
2
MOLDING art. 68241-04X50-300
По запросу
3
BRACKET, FRONT art. 44130-10F00-000
По запросу
4
CUSHION, BRACKET MODEL K5/K6 art. 44500-10830-000
По запросу
4
CUSHION, BRACKET MODEL K7/K8/K9 art. 44511-10F10-000
По запросу
5
BOLT art. 01550-0610B-000
По запросу
6
COVER, FUEL TANK FRONT art. 44270-10F02-000
По запросу
6
CUSHION art. 61544-94500-000
По запросу
7
SHIELD, COVER UPPER art. 44267-10F00-000
По запросу
8
SHIELD, COVER LOWER art. 44268-10F00-000
По запросу
9
BOLT, COVER UPPER art. 09116-06171-000
По запросу
10
WASHER art. 09169-06070-000
По запросу
11
CUSHION art. 09320-08527-000
По запросу
12
BOLT, COVER LOWER art. 09116-06115-000
По запросу
13
Втулка металлическая Suzuki 09180-06248 art. 09180-06248-000
от 221 ₽
14
CUSHION, FRONT art. 44512-10F00-000
По запросу
15
SPACER art. 09180-06351-000
По запросу
16
BOLT MODEL K8/K9 art. 09116-06214-000
По запросу
16
BOLT MODEL K5/K6/K7 art. 09116-06172-000
По запросу
17
CUSHION, REAR CENTER art. 44541-10F00-000
По запросу
18
BRACKET, REAR RH art. 44150-10F00-000
По запросу
19
BRACKET, REAR LH art. 44160-10F00-000
По запросу
20
BOLT, BRACKET art. 01550-0610B-000
По запросу
21
BOLT, FUEL TANK REAR MODEL K8/K9 art. 09116-06214-000
По запросу
21
BOLT, FUEL TANK REAR MODEL K5/K6/K7 art. 09116-06172-000
По запросу
22
CUSHION, UPPER art. 09320-14022-000
По запросу
23
SPACER art. 09180-06271-000
По запросу
24
Втулка Suzuki art. 09320-10071-000
от 221 ₽
25
HOSE, AIR VENT (L:600!190) art. 09355-11165-600
По запросу
26
CLIP art. 09401-15404-000
По запросу
27
HOSE, TANK & VALVE MODEL K8/K9 art. 44434-10FB0-000
По запросу
27
HOSE, TANK & VALVE (L:600!150) MODEL K5/K6/K7 art. 09355-54116-600
По запросу
28
Клапан топливного бака Suzuki art. 85451-75100-000
По запросу
29
CLAMP art. 09408-00140-000
По запросу
30
HOSE, VALVE & CATCH (L:600!440) MODEL K5/K6/K7 art. 09355-54116-600
По запросу
30
HOSE, VALVE & CATCH MODEL K8/K9 art. 44435-10FB0-000
По запросу
31
CLIP (ID:10.5,H:8) art. 09401-10409-000
По запросу
32
VALVE, FUEL CUT MODEL K5/K6/K7 art. 89485-65D00-000
По запросу
32
VALVE,FUEL CUT MODEL K8/K9 art. 89480-52DA0-000
По запросу
33
BOLT art. 01570-0510B-000
По запросу
