модель 2006 года
- Модель VL1500
- Код модели VL1500T

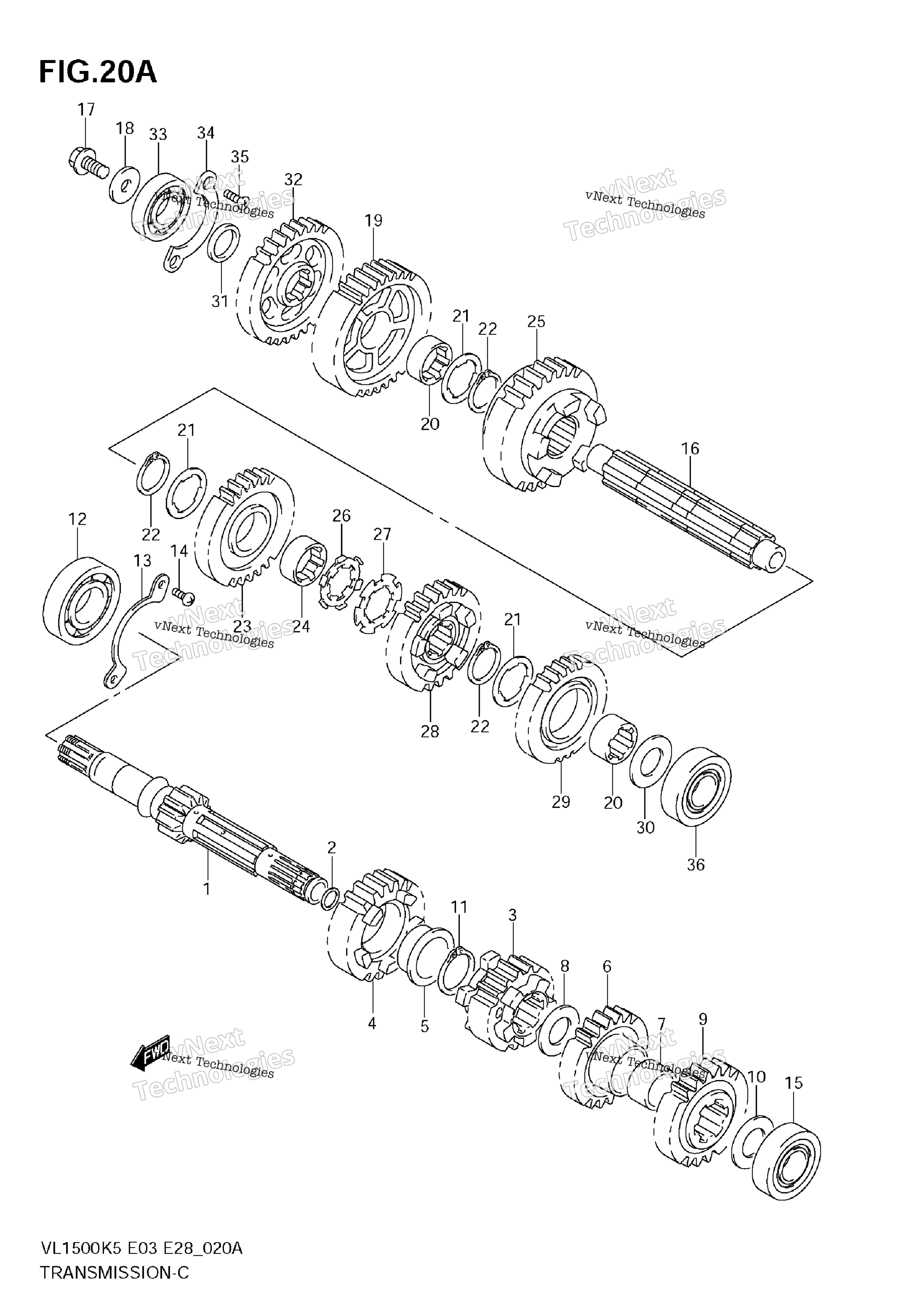

Схема трансмиссии (Model K6/K7/K8/K9) для VL1500T
Схема
Детали
Номер
Наименование детали
Цена
1
COUNTERSHAFT (NT:12) art. 24120-38B20-000
По запросу
2
O RING (D:1.9,ID:16.6) art. 09280-17004-000
По запросу
3
GEAR, 2ND DRIVE (NT:17) art. 24221-10F00-000
По запросу
4
GEAR, 3RD DRIVE (NT:21) art. 24231-10F00-000
По запросу
5
BUSH, 3RD DRIVE GEAR art. 09301-28001-000
По запросу
6
GEAR, 4TH DRIVE (NT:24) art. 24241-38B30-000
По запросу
7
BUSH, 4TH DRIVE GEAR art. 24242-38B10-000
По запросу
8
WASHER (22X32X1.0) art. 09181-22195-000
По запросу
9
GEAR, 5TH DRIVE (NT:26) art. 24251-38B20-000
По запросу
10
WASHER (20X32X1.0) art. 09181-20223-000
По запросу
11
CIRCLIP art. 08331-31289-000
По запросу
12
BEARING, RH (25X62X17) art. 09262-25080-000
По запросу
13
RETAINER, COUNTER art. 24741-38A00-000
По запросу
14
SCREW, COUNTER art. 02112-0612B-000
По запросу
15
BEARING, LH (20X52X15) art. 09262-20080-000
По запросу
16
DRIVE SHAFT art. 24131-38B20-000
По запросу
17
BOLT (10X24) art. 09103-10112-000
По запросу
18
Шайба Suzuki art. 08211-10305-000
По запросу
19
GEAR, 1ST DRIVEN (NT:36) art. 24311-10F00-000
По запросу
20
BUSH, 1ST & 5TH art. 24332-24A00-000
По запросу
21
WASHER art. 09167-28001-000
По запросу
22
CIRCLIP art. 08331-31289-000
По запросу
23
GEAR, 2ND DRIVEN (NT:31) art. 24321-10F00-000
По запросу
24
BUSH, 2ND DRIVEN GEAR art. 24332-49000-000
По запросу
25
GEAR, 3RD DRIVEN (NT:28) art. 24331-10F00-000
По запросу
26
LOCK WASHER, RH art. 09169-28001-000
По запросу
27
LOCK WASHER, RH art. 09167-28002-000
По запросу
28
GEAR, 4TH DRIVEN (NT:25) art. 24341-10F00-000
По запросу
29
GEAR, 5TH DRIVEN (NT:23) art. 24351-10F00-000
По запросу
30
WASHER art. 08211-20382-000
По запросу
31
WASHER (22X32X3) art. 09160-22032-000
По запросу
32
GEAR, OVERDRIVING (NT:34) art. 24621-38B00-000
По запросу
33
BEARING, RH (22X56X16) art. 09262-22029-000
По запросу
34
RETAINER, DRIVE BEARING art. 24741-38401-000
По запросу
35
SCREW (6X12) art. 09126-06011-000
По запросу
36
BEARING, LH (20X52X15) art. 09262-20080-000
По запросу
