модель 2007 года
- Модель DL1000 V-STROM
- Код модели DL1000

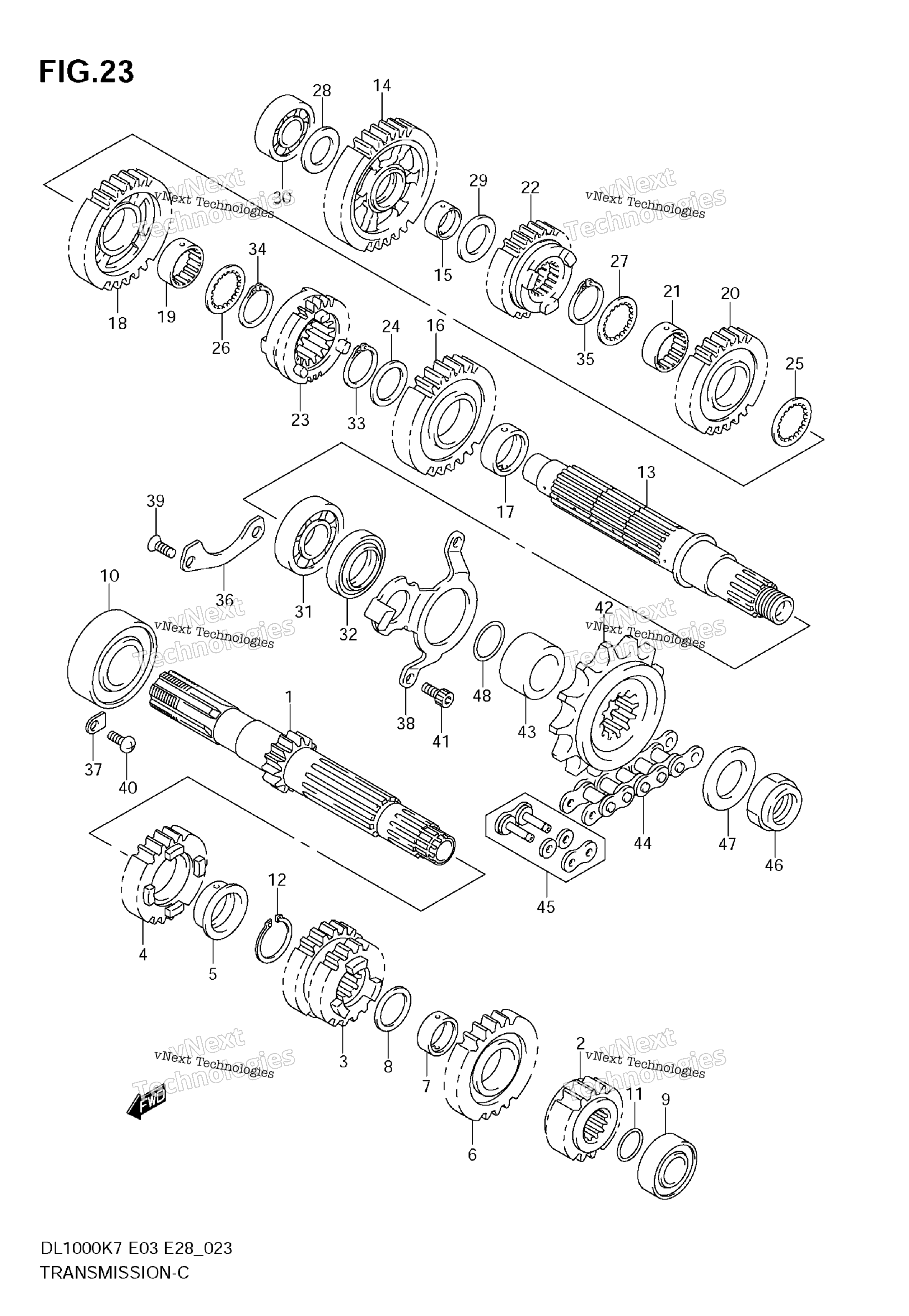

Схема трансмиссии для DL1000
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:12) art. 24120-06G00-000
По запросу
2
GEAR, 2ND DRIVE (NT:15) art. 24221-02F01-000
По запросу
3
GEAR, 3RD & 4TH DRIVE NT:18/27 art. 24231-02F30-000
По запросу
4
GEAR, 5TH DRIVE (NT:23) art. 24251-02F11-000
По запросу
5
BUSH, 5TH DRIVE GEAR art. 24252-02F10-000
По запросу
6
GEAR, 6TH DRIVE (NT:23) art. 24261-06G00-000
По запросу
7
BUSH, 6TH DRIVE GEAR art. 24262-02F00-000
По запросу
8
SHIM (22X30X1.0) 22X30X1.0 art. 09181-22167-000
По запросу
9
Подшипник Suzuki 09262-20139 art. 09262-20139-000
от 4 694 ₽
10
Подшипник Suzuki 09262-25073 art. 09262-25073-000
от 3 266 ₽
11
O RING, CENTER SHAFT D:1.9,ID:16.6 art. 09280-17004-000
По запросу
12
CIRCLIP, 5TH DRIVE art. 09380-27001-000
По запросу
13
SHAFT, DRIVE art. 24130-02F10-000
По запросу
14
GEAR, 1ST DRIVEN (NT:36) art. 24311-06G00-000
По запросу
15
BUSH, 1ST DRIVEN art. 24312-02F00-000
По запросу
16
GEAR, 2ND DRIVEN (NT:29) art. 24321-02F11-000
По запросу
17
BUSH, 2ND DRIVEN art. 24322-02F01-000
По запросу
18
GEAR, 3RD DRIVEN (NT:27) art. 24331-02F12-000
По запросу
19
BUSH, 3RD DRIVEN GEAR art. 24332-17E20-000
По запросу
20
GEAR, 4TH DRIVEN (NT:27) art. 24341-02F30-000
По запросу
21
BUSH, 4TH DRIVEN GEAR art. 24332-17E20-000
По запросу
22
GEAR, 5TH DRIVEN (NT:25) art. 24351-02F20-000
По запросу
23
GEAR, 6TH DRIVEN (NT:21) art. 24361-06G00-000
По запросу
24
WASHER, 2ND DRIVEN GEAR 27X36X1 art. 09160-27008-000
По запросу
25
WASHER, 3RD & 4TH DRIVEN 27X36X2 art. 09167-27002-000
По запросу
26
WASHER, 3RD DRIVEN art. 24333-02F00-000
По запросу
27
WASHER, 4TH DRIVEN art. 24333-02F00-000
По запросу
28
WASHER, 1ST DRIVEN RH 20X34X1 art. 09181-20251-000
По запросу
29
WASHER, 1ST DRIVEN LH 22X34X1 art. 09181-22223-000
По запросу
30
BEARING, DRIVE SHAFT RH 20X52X15 art. 09262-20082-000
По запросу
31
BEARING, DRIVE SHAFT LH 28X68X20 art. 09262-28040-000
По запросу
32
Сальник Suzuki art. 09283-38020-000
По запросу
33
CIRCLIP, 2ND DRIVEN art. 09380-27001-000
По запросу
34
CIRCLIP, 3RD DRIVEN art. 09380-27001-000
По запросу
35
CIRCLIP, 4TH DRIVEN art. 09380-27001-000
По запросу
36
RETAINER, DRIVE SHAFT art. 24741-06G00-000
По запросу
37
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
38
RETAINER, DRIVE SHAFT art. 24751-06G00-000
По запросу
39
SCREW, DRIVE SHAFT (6X12) art. 09126-06011-000
По запросу
40
SCREW, CENTER SHAFT art. 02112-0612A-000
По запросу
41
BOLT, DRIVE SHAFT OIL art. 07130-0612A-000
По запросу
42
Звезда приводная ведущая Suzuki art. 27510-20A22-000
По запросу
43
Втулка Suzuki art. 27531-24B13-000
от 4 179 ₽
44
Цепь роликовая Suzuki art. 27600-06G40-112
По запросу
45
JOINT SET, CHAIN OPT art. 27620-06G00-000
По запросу
46
Гайка Suzuki art. 09159-20004-000
от 2 310 ₽
47
WASHER (25X41X3) art. 09160-25009-000
По запросу
48
Кольцо уплотнительное Suzuki 09280-24010-00 art. 09280-24010-000
от 790 ₽
