модель 2007 года
- Модель GSX-R1000
- Код модели GSX-R1000

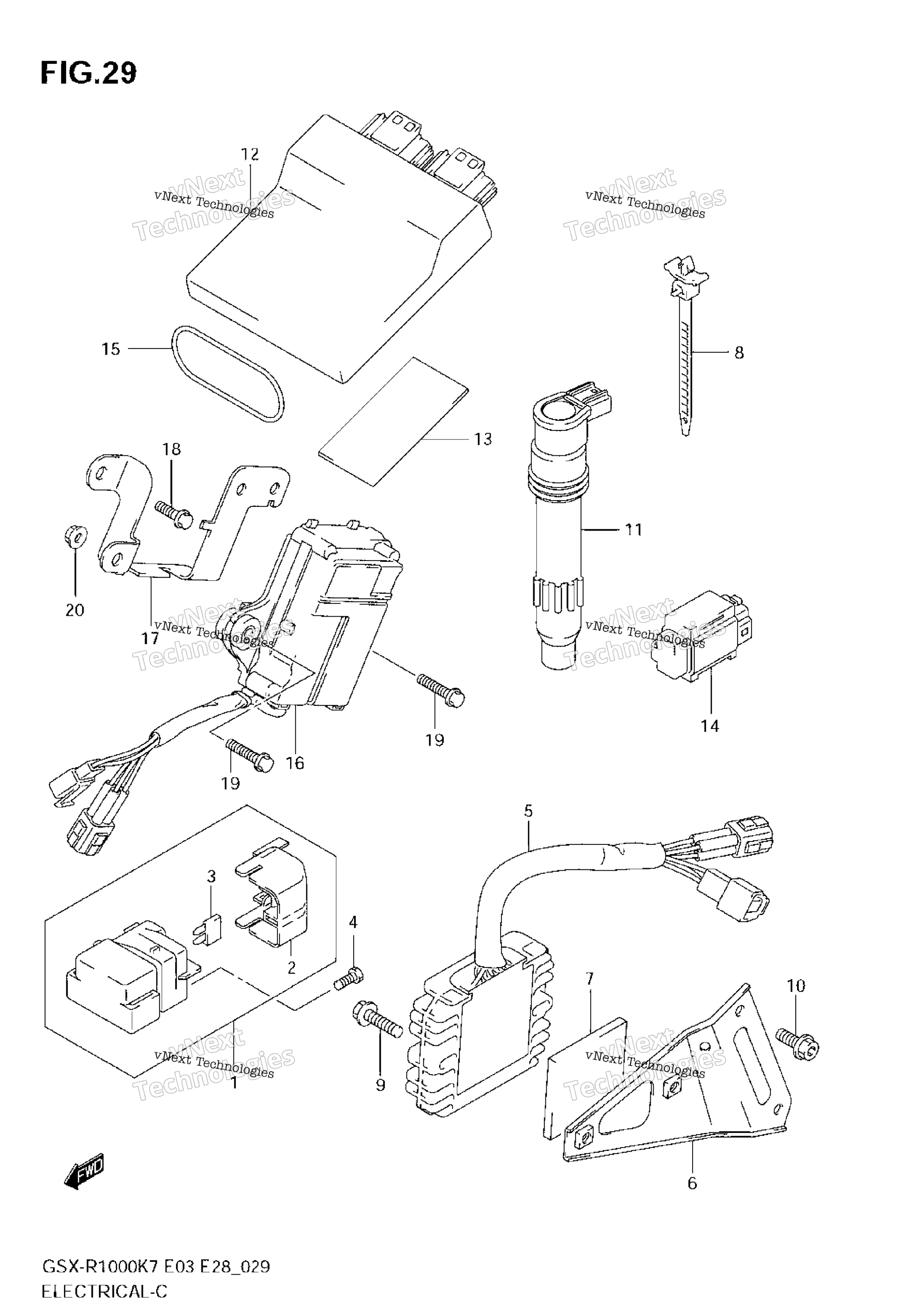

Схема электрооборудования для GSX-R1000
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера 31800-41G10 art. 31800-41G10-000
от 10 500 ₽
2
COVER art. 31861-38G00-000
По запросу
3
FUSE (30A) art. 09481-30501-000
По запросу
4
BOLT, STARTING MOTOR (6X8) art. 09128-06013-000
По запросу
5
RECTIFIER ASSY art. 32800-21H00-000
По запросу
6
BRACKET, RECT FTG art. 32830-21H00-000
По запросу
7
PROTECTOR (50X50X5) CUT AS REQUIRED (30X30) art. 33652-20C00-000
По запросу
8
CLAMP (L:90) art. 09407-11402-000
По запросу
9
BOLT, RECTIFIER art. 02162-0620C-000
По запросу
10
BOLT, RECT BRKT art. 07120-0612A-000
По запросу
11
Катушка зажигания Suzuki art. 33410-35F11-000
от 13 713 ₽
12
CONTROL UNIT, FI art. 32920-21H61-000
По запросу
12
CONTROL UNIT, FI E33 art. 32920-21H70-000
По запросу
13
CUSHION, FI (80X80X2.0) CUT AS REQUIRED (30X80) art. 33652-07D00-000
По запросу
14
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
15
BAND, FI CONTROL UNIT D:3.5,ID:61 art. 09280-61004-000
По запросу
16
ACTUATOR ASSY, EXHAUST CONTROL art. 33970-41G01-000
По запросу
17
HOLDER, ACTUATOR art. 33971-21H00-000
По запросу
18
Болт Suzuki art. 01550-0612A-000
По запросу
19
BOLT, ACTUATOR art. 01560-0625A-000
По запросу
20
NUT, ACTUATOR art. 08319-3106A-000
По запросу
