модель 2007 года
- Модель GSX1300
- Код модели GSX1300R

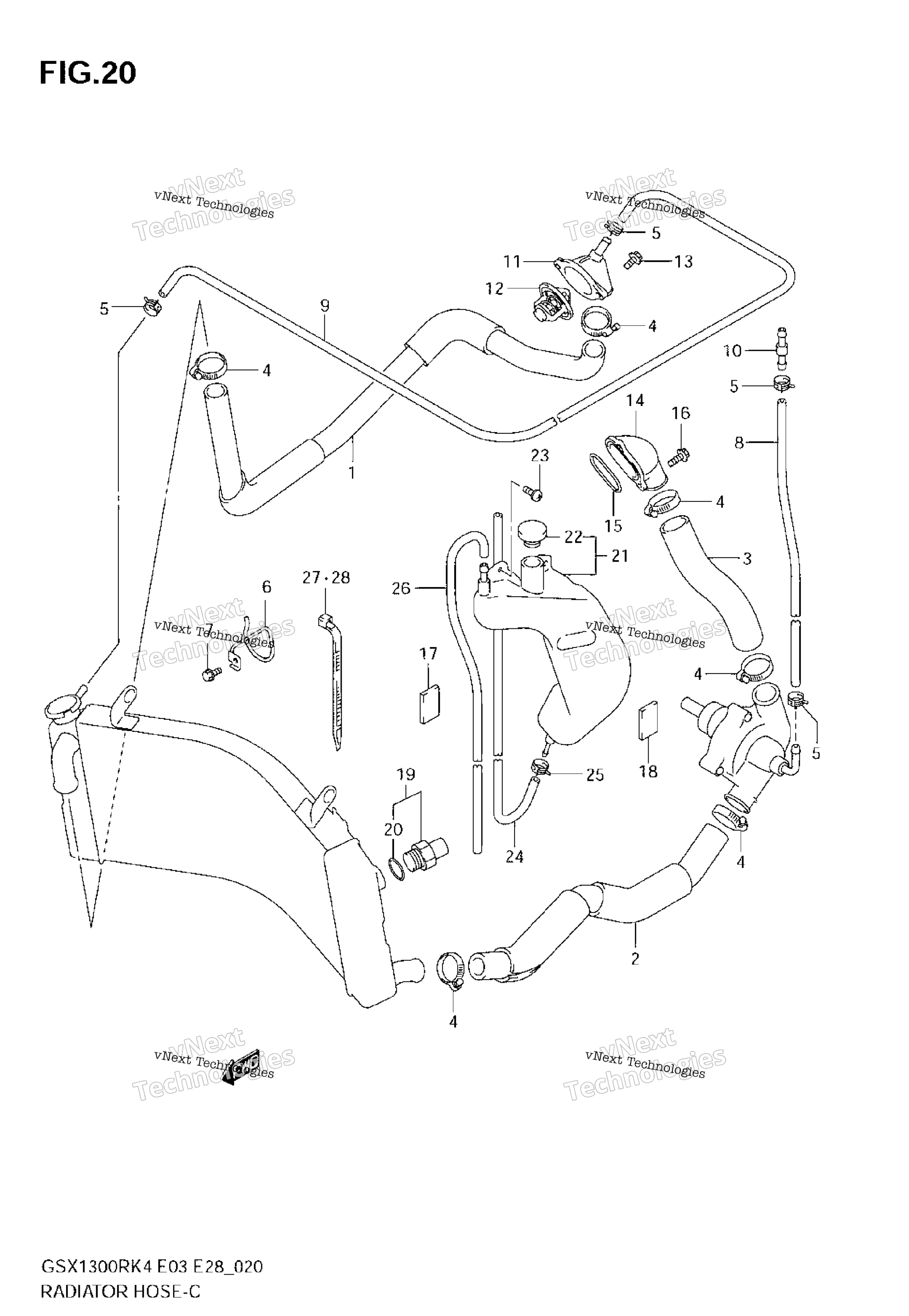

Схема шланга радиатора для GSX1300R
Схема
Детали
Номер
Наименование детали
Цена
1
Патрубок охлаждения Suzuki art. 17851-24F01-000
от 7 497 ₽
2
HOSE, RADIATOR OUTLET art. 17852-24F00-000
По запросу
3
HOSE, CYLINDER INLET art. 17853-24F00-000
По запросу
4
CLAMP art. 09402-38511-000
По запросу
5
CLIP, WATER HOSE art. 09401-12414-000
По запросу
6
CLAMP, RADIATOR INLET HOSE art. 17859-24F00-000
По запросу
7
BOLT, HOSE CLAMP art. 01550-0610A-000
По запросу
8
HOSE,WATER BYPASS NO.1 art. 17854-24F00-000
По запросу
9
HOSE, WATER BYPASS NO.2 art. 17855-24F00-000
По запросу
10
UNION, BYPASS art. 09362-09011-000
По запросу
11
COVER, THERMOSTAT art. 17661-24F00-000
По запросу
12
THERMOSTAT, WATER MODEL K4 art. 17670-50F01-000
По запросу
12
THERMOSTAT,WTR (82<-C) MODEL K5/K6/K7 art. 17670-76G00-000
По запросу
13
BOLT art. 01547-0620B-000
По запросу
14
CONNECTOR, CYLINDER WATER MODEL K7 art. 17861-33E20-000
По запросу
15
Уплотнительное кольцо Suzuki art. 17863-33E00-000
По запросу
16
Болт Suzuki art. 01550-0620A-000
от 326 ₽
17
CUSHION, RESERVOIR TANK RH art. 51827-01A00-000
По запросу
18
CUSHION (40X20X5) art. 53145-48B00-000
По запросу
19
SWITCH, RADIATOR FAN Includes Item(s) 20 art. 17680-33E01-000
По запросу
20
Кольцо уплотнительное Suzuki art. 17689-50F00-000
от 420 ₽
21
TANK ASSY, RESERVOIR Includes Item(s) 22 art. 17910-24F00-000
По запросу
22
Крышка расширительного бачка Suzuki art. 17932-12C00-000
По запросу
23
SCREW (6X20) art. 09136-06022-000
По запросу
24
HOSE, RESERVOIR TANK INLET art. 17981-21810-000
По запросу
25
CLIP art. 09401-08411-000
По запросу
26
HOSE, OVER FLOW art. 17982-38810-000
По запросу
27
CLAMP, RESERVOIR TANK HOSE art. 09407-18402-000
По запросу
28
CLAMP, RADIATOR OUTLET HOSE art. 09407-18402-000
По запросу
