модель 2007 года
- Модель SV650
- Код модели SV650A

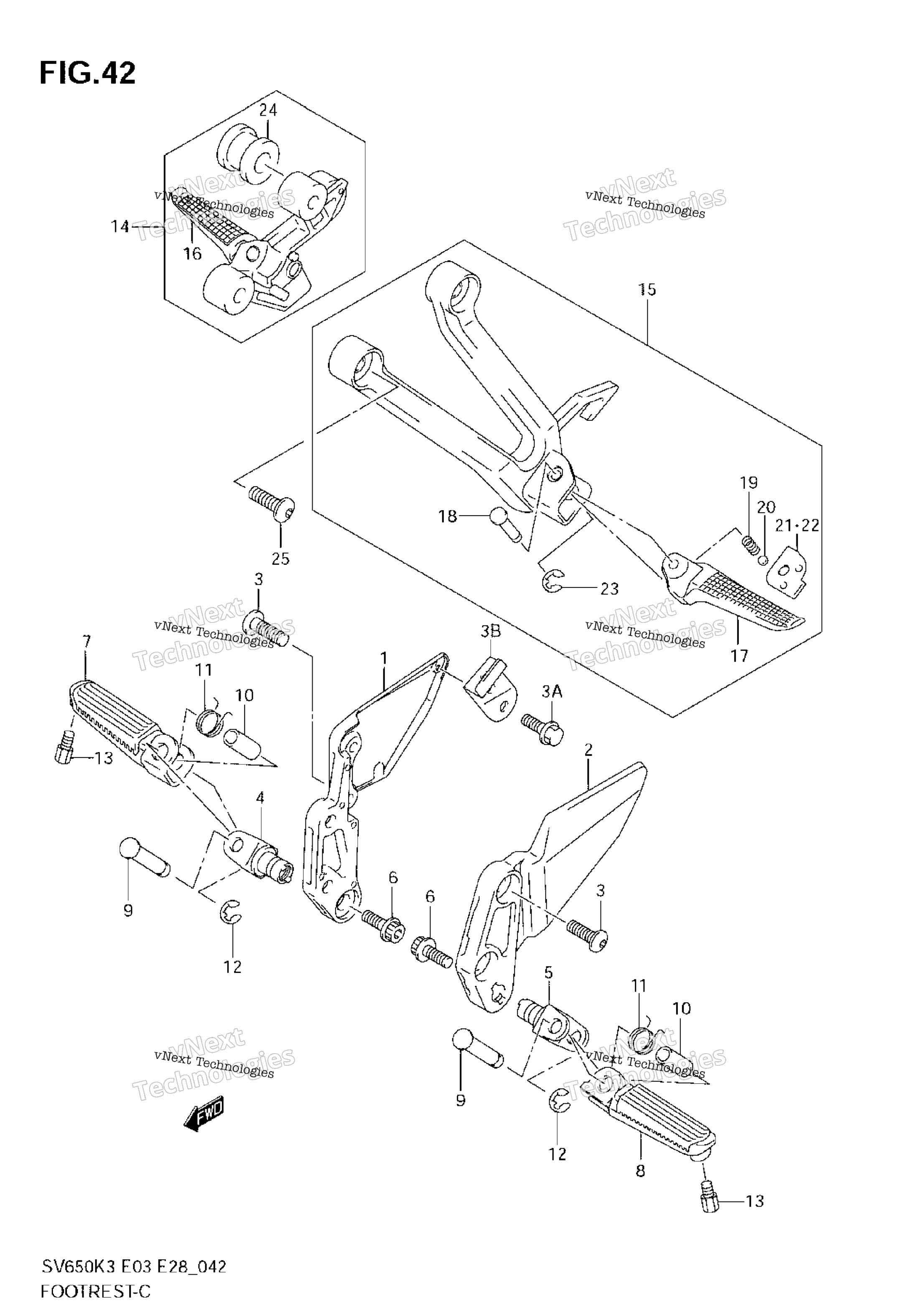

Схема подножки (Model K3) для SV650A
Схема
Детали
Номер
Наименование детали
Цена
1
BRACKET, FRONT FOOTREST RH SV650SK3 art. 43511-16G00-000
По запросу
1
BRACKET, FRONT FOOTREST RH SV650K3 art. 43511-16G50-000
По запросу
2
BRACKET, FRONT FOOTREST LH SV650K3 art. 43521-16G50-000
По запросу
2
BRACKET, FRONT FOOTREST LH SV650SK3 art. 43521-16G00-000
По запросу
3
PLATE, RH SV650SK3 art. 43571-17G10-000
По запросу
3
PLATE, RH SV650K3 art. 43571-17G00-000
По запросу
3
BOLT, BRACKET RH art. 01550-0610A-000
По запросу
3
BOLT, BRACKET art. 09106-08167-000
По запросу
4
HOLDER, FOOTREST RH SV650SK3 art. 43540-04K00-000
По запросу
4
HOLDER, FOOTREST RH SV650K3 art. 43530-17E01-000
По запросу
5
HOLDER, FOOTREST LH SV650SK3 art. 43540-16G00-000
По запросу
5
HOLDER, FOOTREST LH SV650K3 art. 43540-17E00-000
По запросу
6
BOLT, HOLDER art. 09106-10064-000
По запросу
7
BAR, FRONT FOOTREST RH art. 43510-02F11-000
По запросу
8
BAR, FRONT FOOTREST LH art. 43520-02F11-000
По запросу
9
PIN art. 09208-08014-000
По запросу
10
SPACER art. 09180-08149-000
По запросу
11
Пружина на сжатие Suzuki art. 09448-18022-000
от 525 ₽
12
Стопорное кольцо Suzuki art. 08332-1106A-000
По запросу
13
Болт Suzuki art. 43576-07D01-000
По запросу
14
FOOTREST ASSY, PILLION RH art. 43600-16G00-000
По запросу
15
FOOTREST ASSY, PILLION LH Includes Item(s) 16 - 24 art. 43700-17G00-000
По запросу
16
BAR, PILLION RH art. 43611-35F01-000
По запросу
17
BAR, PILLION LH art. 43621-35F01-000
По запросу
18
PIN art. 87259-85510-000
По запросу
19
SPRING art. 09440-05005-000
По запросу
20
BALL art. 06111-07004-000
По запросу
21
PLATE, RH art. 43816-33E21-000
По запросу
22
PLATE, LH art. 43826-33E22-000
По запросу
23
E RING art. 08332-1104A-000
По запросу
24
BUSH, MUFFLER SUPPORT RH art. 09319-08052-000
По запросу
25
Болт Suzuki art. 09106-08150-000
По запросу
