модель 2007 года
- Модель VL800
- Код модели VL800

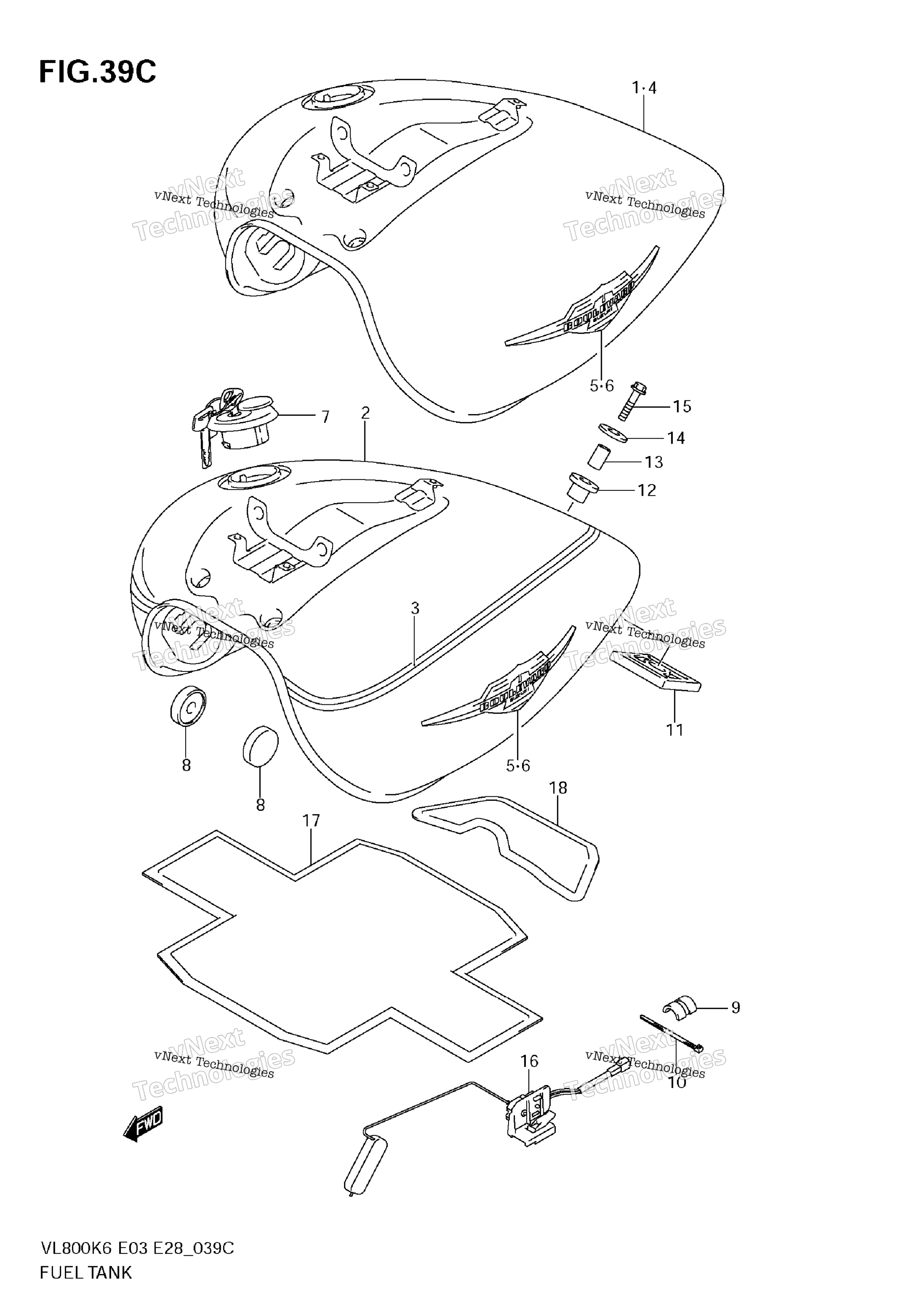

Схема топливного бака (Model K9) для VL800
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (RED) VL800 E3,E28 art. 44100-43H00-YMK
По запросу
1
TANK ASSY, FUEL (BLACK) VL800 E33 art. 44100-43H20-YAY
По запросу
1
TANK ASSY, FUEL (RED) VL800 E33 art. 44100-43H20-YMK
По запросу
1
TANK ASSY, FUEL (BLACK) VL800 E3,E28 art. 44100-43H00-YAY
По запросу
2
TANK ASSY, FUEL VL800T E33; Includes Item(s) 3 - 3 art. 44100-43HE0-GDT
По запросу
2
TANK ASSY, FUEL VL800T E33 art. 44100-43HE0-FKE
По запросу
2
TANK ASSY, FUEL VL800 E3,E28 art. 44100-43HD0-GDT
По запросу
2
TANK ASSY, FUEL VL800 E3,E28 art. 44100-43HD0-FKE
По запросу
3
TAPE SET VL800T FOR GDT art. 68110-41F30-GPC
По запросу
3
TAPE SET VL800T FOR FKE art. 68110-41F30-GKR
По запросу
4
TANK ASSY, FUEL (GREEN) VL800C E33 FOR GDU art. 44100-43HC0-YRE
По запросу
4
TANK ASSY, FUEL (GRAY) VL800C E33 FOR GDV art. 44100-43HC0-YLF
По запросу
4
TANK ASSY, FUEL (GREEN) VL800C E3,E28 FOR GDU art. 44100-43HA0-YRE
По запросу
4
TANK ASSY, FUEL (GRAY) VL800C E3,E28 FOR GDV art. 44100-43HA0-YLF
По запросу
5
EMBLEM, RH art. 68111-41F31-000
По запросу
6
EMBLEM, LH art. 68121-41F31-000
По запросу
7
CAP SET, FUEL TANK E3,E28 art. 44200-41831-000
По запросу
7
CAP SET, FUEL TANK E33 art. 44200-41841-000
По запросу
8
Кольцо уплотнительное Suzuki 09329-10026 art. 09329-10026-000
По запросу
9
CUSHION, SIDE art. 44541-14F11-000
По запросу
10
CLAMP art. 09407-25402-000
По запросу
11
CUSHION, REAR LOWER art. 44542-41F01-000
По запросу
12
CUSHION, REAR UPPER art. 44541-41F02-000
По запросу
13
SPACER art. 09180-08227-000
По запросу
14
WASHER art. 09160-08146-000
По запросу
15
BOLT art. 01550-0835A-000
По запросу
16
GAUGE ASSY, FUEL TANK art. 34810-41F11-000
По запросу
17
SHIELD, HEAT NO.1 art. 44192-39G00-000
По запросу
18
SHIELD, HEAT NO.2 art. 44191-43H00-000
По запросу
