модель 2007 года
- Модель VS1400
- Код модели VS1400

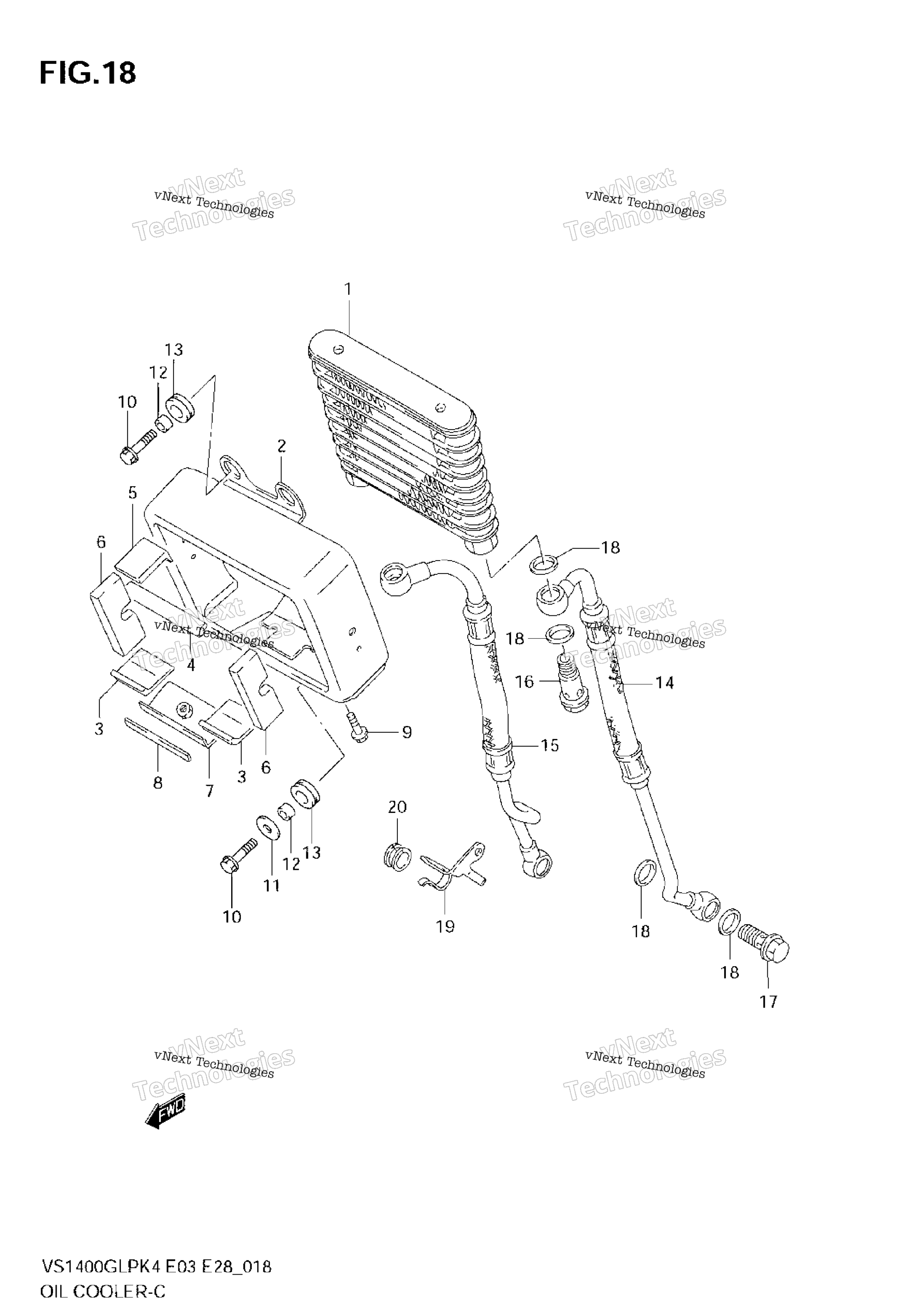

Схема масляного радиатора для VS1400
Схема
Детали
Номер
Наименование детали
Цена
1
COOLER ASSY, OIL art. 16600-38B00-000
По запросу
2
COVER, OIL COOLER art. 16620-38B01-000
По запросу
3
CUSHION, LOWER art. 16626-38B01-000
По запросу
4
CUSHION, UPPER art. 16627-38B01-000
По запросу
5
CUSHION, UPPER art. 16628-38B00-000
По запросу
6
CUSHION, SIDE art. 16629-38B01-000
По запросу
7
BRACKET art. 16630-38B00-000
По запросу
8
CUSHION art. 16639-38B00-000
По запросу
9
BOLT (GREEN) art. 01547-0610B-000
По запросу
10
Болт с шестигранной головкой art. 01547-0625B-000
от 263 ₽
11
WASHER (6.5X20X1.6) art. 09160-06066-000
По запросу
12
SPACER (6.5X10X10) art. 09180-06310-000
По запросу
13
CUSHION art. 09320-10015-000
По запросу
14
HOSE, OIL COOLER LH art. 16460-38B01-000
По запросу
15
HOSE, OIL COOLER RH art. 16470-38B01-000
По запросу
16
UNION BOLT (12X28.5) MODEL K5/K6/K7/K8 art. 09360-12014-000
По запросу
16
Болт масляного радиатора Suzuki art. 09360-12006-000
от 1 596 ₽
17
UNION BOLT (14X27) art. 09360-14009-000
По запросу
18
Шайба сливной пробки Suzuki art. 09168-14015-000
от 263 ₽
18
GASKET (14X20X1.5) MODEL K4 art. 09168-14011-000
По запросу
19
CLAMP, OIL COOLER HOSE RH art. 16479-38B00-000
По запросу
20
CUSHION art. 09320-10075-000
По запросу
