модель 2007 года
- Модель VS1400
- Код модели VS1400GLP

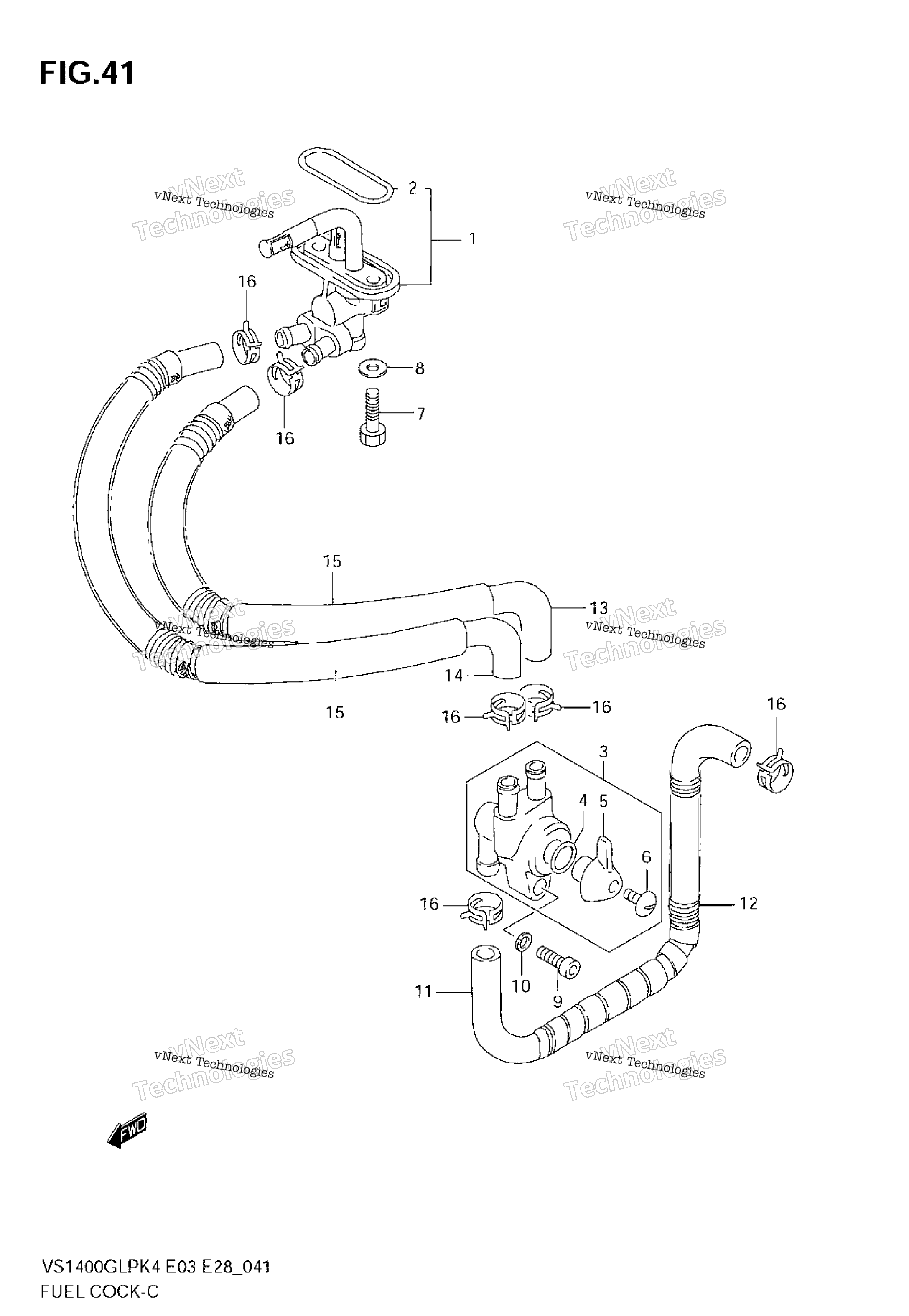

Схема топливного крана для VS1400GLP
Схема
Детали
Номер
Наименование детали
Цена
1
COCK ASSY, FUEL NO.1 Includes Item(s) 2 art. 44300-38B03-000
По запросу
2
O RING, JOINT art. 44348-28071-000
По запросу
3
COCK ASSY, FUEL NO.2 Includes Item(s) 4 - 6 art. 44300-38B13-000
По запросу
4
O RING, LEVER art. 44353-12C01-000
По запросу
5
LEVER art. 44306-38A00-000
По запросу
6
SCREW art. 44307-38A00-000
По запросу
7
BOLT art. 09128-06057-000
По запросу
8
GASKET art. 09168-06026-000
По запросу
9
BOLT, FUEL COCK NO.2 art. 07130-0512B-000
По запросу
10
LOCK WASHER art. 08321-0105B-000
По запросу
11
HOSE, FUEL PUMP & COCK MODEL K4/K5/K6/K7 art. 44420-38BR0-000
По запросу
12
SPRING art. 09440-14026-000
По запросу
13
HOSE, FUEL NO.1 MODEL K8 art. 44430-38BA0-000
По запросу
13
HOSE, FUEL NO.1 MODEL K4/K5/K6/K7 art. 44430-38BR0-000
По запросу
14
HOSE, FUEL NO.2 MODEL K8 art. 44430-38BB0-000
По запросу
14
HOSE, FUEL NO.2 MODEL K4/K5/K6/K7 art. 44430-38BS0-000
По запросу
15
TUBE, FUEL HOSE E3,E33 art. 44423-44B00-000
По запросу
15
TUBE, FUEL HOSE E28 art. 44311-17E01-000
По запросу
16
CLIP, FUEL HOSE art. 09401-11415-000
По запросу
