модель 2008 года
- Модель DL1000 V-STROM
- Код модели DL1000

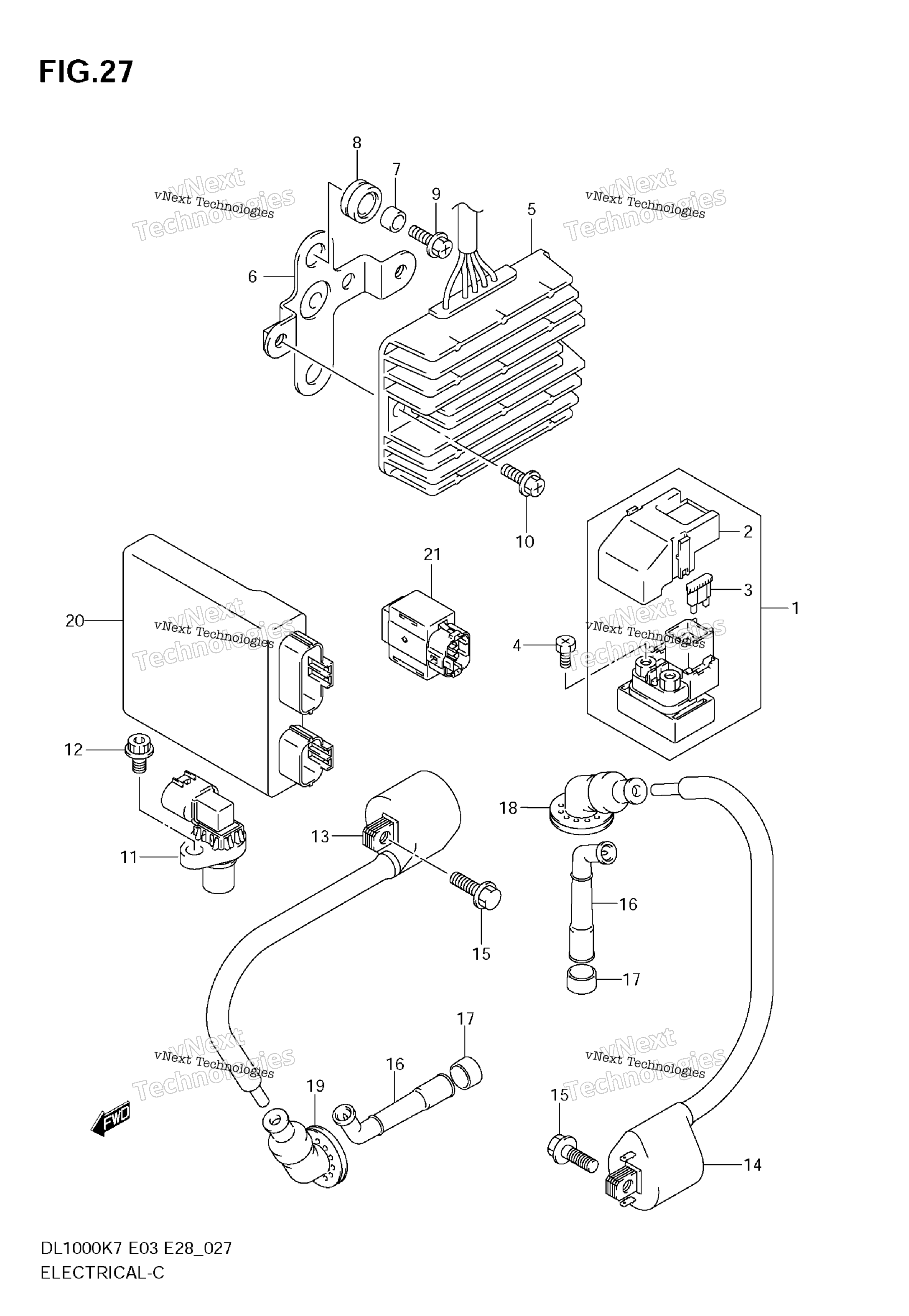

Схема электрооборудования для DL1000
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера Suzuki 31800-06G02 art. 31800-06G02-000
от 8 820 ₽
2
COVER, RELAY ASSY art. 31861-47E00-000
По запросу
3
FUSE, 30A art. 09481-30101-000
По запросу
4
BOLT (6X8) art. 09128-06013-000
По запросу
5
RECTIFIER ASSY art. 32800-06G02-000
По запросу
6
BRACKET, RECTIFIER art. 32831-06G10-000
По запросу
7
SPACER (6.5X9X6.7) art. 09180-06258-000
По запросу
8
CUSHION art. 09320-09036-000
По запросу
9
BOLT, BRACKET art. 02162-0620B-000
По запросу
10
BOLT, RECTIFIER art. 02162-0620B-000
По запросу
11
SENSOR ASSY, CAM POSITION art. 33220-80G00-000
По запросу
12
BOLT art. 07130-0616B-000
По запросу
13
COIL ASSY, IGNITION, FR art. 33410-06G01-000
По запросу
14
COIL ASSY, IGNITION, RR art. 33420-06G01-000
По запросу
15
BOLT art. 01547-0620B-000
По запросу
16
Свечной колпачок 33510-17G00 art. 33510-17G00-000
от 4 623 ₽
17
Прокладка свечи зажигания 33541-23E10 art. 33541-23E10-000
от 578 ₽
18
SEAL,HT CORD RR art. 33542-06G00-000
По запросу
19
SEAL,HT CORD FR art. 33542-06G10-000
По запросу
20
CONTROL UNIT, FI art. 32920-06G71-000
По запросу
21
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
