модель 2008 года
- Модель DL1000 V-STROM
- Код модели DL1000

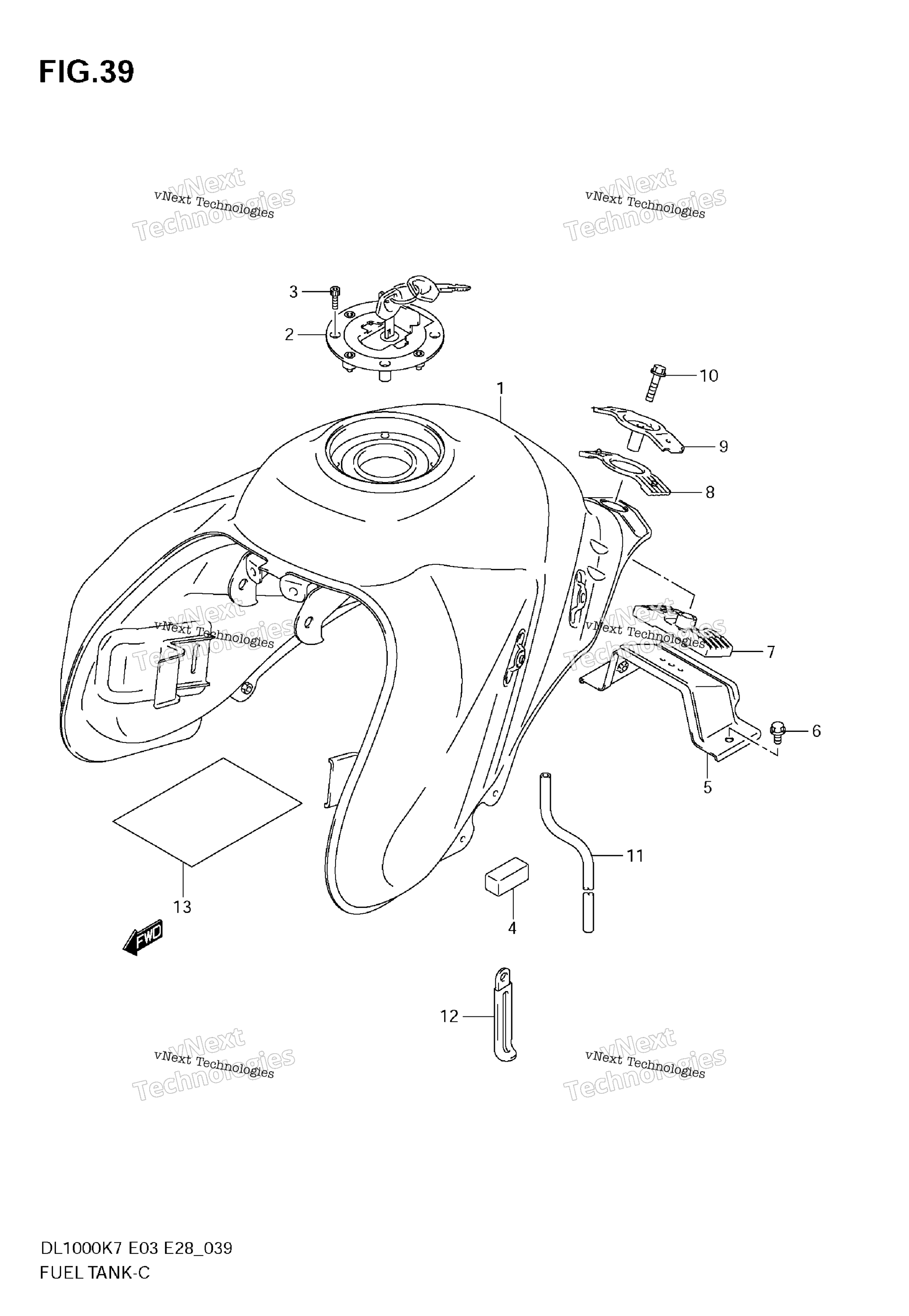

Схема топливного бака (Model K7/K8) для DL1000
Схема
Детали
Номер
Наименование детали
Цена
1
TANK, FUEL (GRAY) E3,E28 FOR DWG art. 44110-06G00-YU8
По запросу
1
TANK, FUEL (BLUE) E3,E28 FOR DWH art. 44110-06G00-YKY
По запросу
1
TANK, FUEL (SILVER) E3,E28 FOR EGR art. 44110-06G00-YMD
По запросу
1
TANK, FUEL (BLACK) E33 FOR BPK art. 44100-06G51-YAY
По запросу
1
TANK, FUEL (GRAY) E33 FOR DWG art. 44110-06G20-YU8
По запросу
1
TANK, FUEL (BLUE) E33 FOR DWH art. 44110-06G20-YKY
По запросу
1
TANK, FUEL (SILVER) E33 FOR EGR art. 44110-06G20-YMD
По запросу
1
TANK, FUEL (BLACK) E3,E28 FOR BPK art. 44100-06G31-YAY
По запросу
2
CAP SET, FUEL TANK E33 art. 44200-33831-000
По запросу
2
CAP SET, FUEL TANK art. 44201-33821-000
По запросу
3
BOLT art. 09106-05017-000
По запросу
4
CUSHION, SIDE art. 44541-06G00-000
По запросу
5
BRACKET, REAR LOWER art. 44550-06G10-000
По запросу
6
BOLT art. 01550-0816B-000
По запросу
7
CUSHION,FUEL TANK RR LWR art. 44545-06G00-000
По запросу
8
CUSHION,FUEL TANK RR UPR art. 44542-06G00-000
По запросу
9
BRACKET,FUEL TANK REAR UP art. 44530-06G00-000
По запросу
10
BOLT art. 01550-0835B-000
По запросу
11
HOSE, WATER DRAIN art. 44423-06G01-000
По запросу
12
CLAMP art. 09404-06429-000
По запросу
13
SHIELD, CENTER art. 44194-06G00-000
По запросу
Другие схемы модели
Топливный бак (Model K7/K8)
