модель 2008 года
- Модель DL650 V-STROM
- Код модели DL650

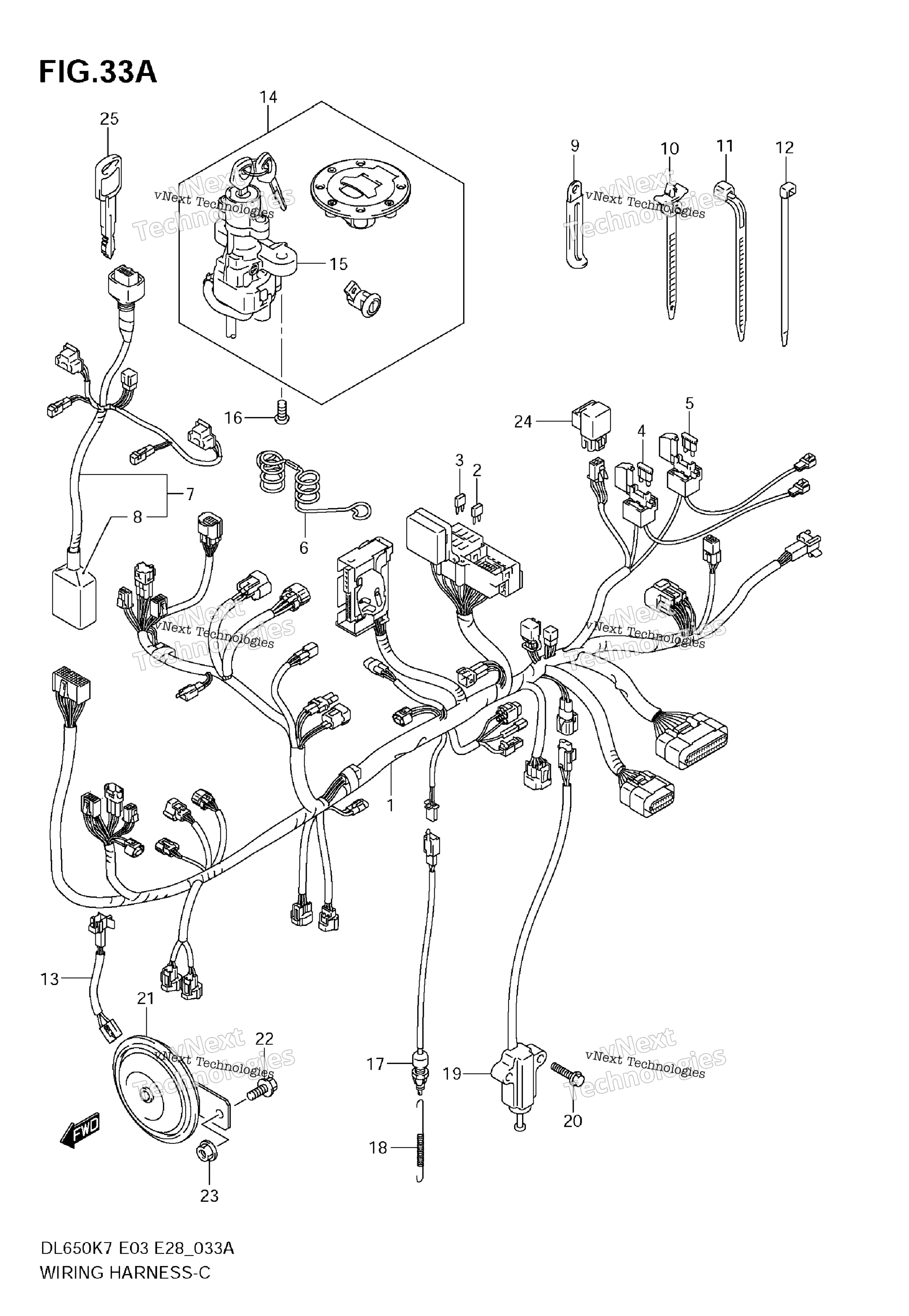

Схема жгута проводов (Dl650ak7) для DL650
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING, NO.1 Includes Item(s) 2 - 5 art. 36610-27GD0-000
По запросу
2
FUSE (10A) art. 09481-10501-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
4
FUSE (40A) FOR ABS MOTOR art. 09481-40101-000
По запросу
5
FUSE (25A) FOR ABS VALVE art. 09481-25103-000
По запросу
6
GUIDE, WIRING HARNESS art. 36619-06G01-000
По запросу
7
HARNESS, WIRING, NO.2 Includes Item(s) 8 art. 36620-27G80-000
По запросу
8
COVER, CONNECTOR art. 36618-18G10-000
По запросу
9
CLAMP (L:80) art. 09404-06036-000
По запросу
9
CLAMP (L:45) art. 09404-06429-000
По запросу
10
CLAMP art. 09407-11402-000
По запросу
11
CLAMP (L:95) art. 09407-11401-000
По запросу
11
CLAMP (L:125) art. 09407-14403-000
По запросу
12
CLAMP (L:145) art. 09407-14407-000
По запросу
13
WIRE, HORN LEAD art. 36852-06G00-000
По запросу
14
LOCK SET E33; Includes Item(s) 15 art. 37000-27871-000
По запросу
14
LOCK SET art. 37000-27861-000
По запросу
15
LOCK ASSY, STEERING art. 37100-27G00-000
По запросу
16
BOLT (8X20) art. 09139-08016-000
По запросу
17
SWITCH ASSY, STOP LAMP art. 37740-45D00-000
По запросу
18
SPRING art. 09443-06012-000
По запросу
19
SWITCH ASSY, SIDE STAND art. 37840-06G01-000
По запросу
20
BOLT art. 01550-0616A-000
По запросу
21
HORN ASSY art. 38500-27G00-000
По запросу
22
BOLT, HORN art. 01550-0812A-000
По запросу
23
Гайка Suzuki art. 08316-1008A-000
от 368 ₽
24
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
25
Болванка ключка зажигания Suzuki art. 37146-33E00-000
По запросу
