модель 2008 года
- Модель DL650 V-STROM
- Код модели DL650A

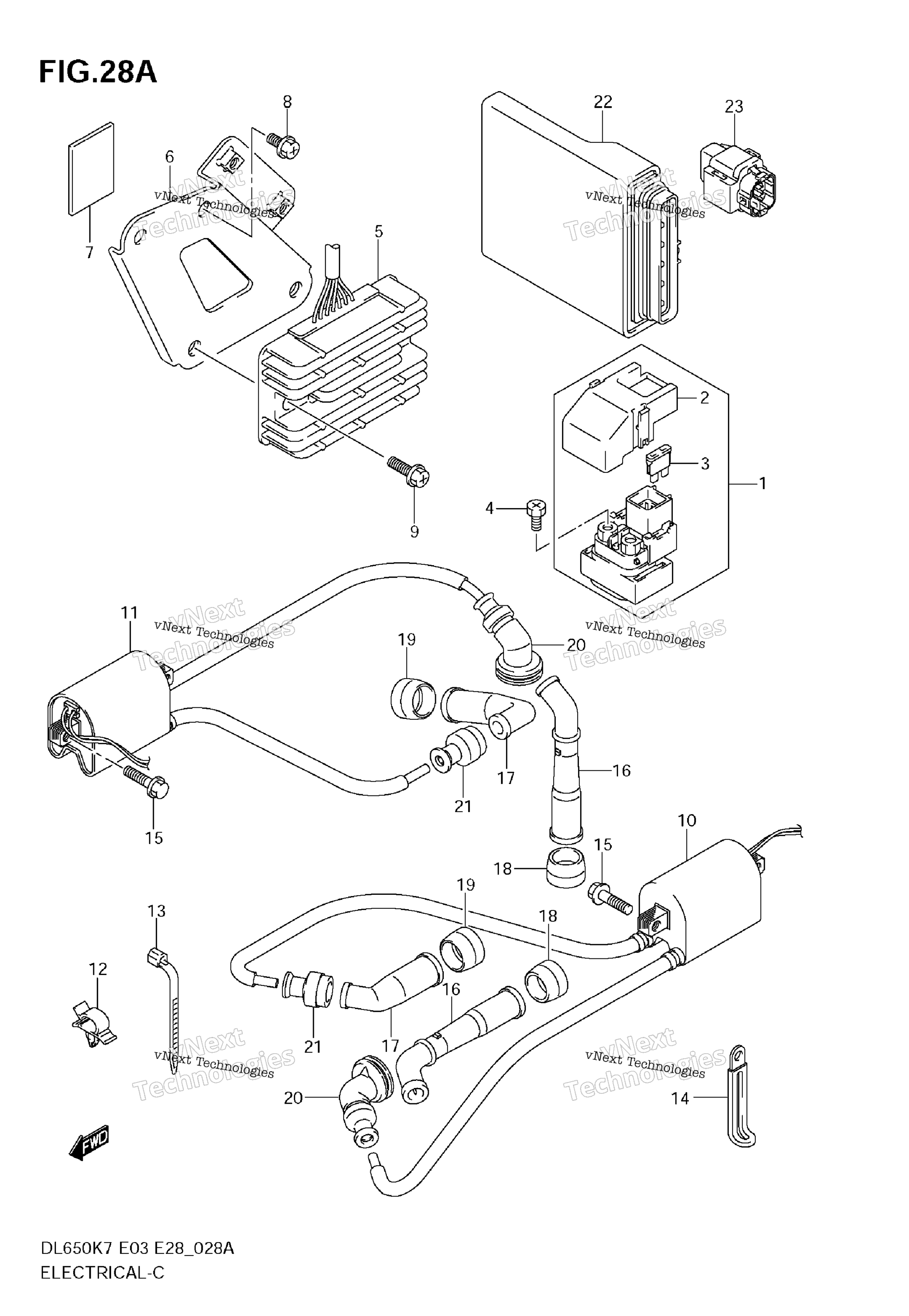

Схема электрооборудования (Model K8/K9) для DL650A
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера Suzuki 31800-06G02 art. 31800-06G02-000
от 8 820 ₽
2
COVER, RELAY ASSY art. 31861-47E00-000
По запросу
3
FUSE (30A) art. 09481-30101-000
По запросу
4
SCREW (6X8) art. 09128-06013-000
По запросу
5
Реле-регулятор 32800-47H00 art. 32800-47H00-000
от 32 036 ₽
6
BRACKET, RECT FTG art. 32831-27G20-000
По запросу
7
PROTECTOR (170X95X3.0) CUT AS REQUIRED (30X40) art. 33651-37000-000
По запросу
8
BOLT art. 02162-0610B-000
По запросу
9
BOLT art. 02162-0620B-000
По запросу
10
COIL ASSY, IGNITION art. 33410-27G02-000
По запросу
11
COIL ASSY, IGNITION art. 33420-27G03-000
По запросу
12
CLAMP art. 09403-10319-000
По запросу
13
CLAMP (L:165) art. 09407-18402-000
По запросу
14
CLAMP (L:45) art. 09404-06429-000
По запросу
15
Болт с шестигранной головкой art. 01547-0625B-000
от 263 ₽
16
Свечной колпачок 33510-17G00 art. 33510-17G00-000
от 4 623 ₽
17
колпачок свечной Suzuki 33510-20E00 art. 33510-20E00-000
По запросу
18
Прокладка свечи зажигания 33541-23E10 art. 33541-23E10-000
от 578 ₽
19
Сальник свечного колпачка Suzuki art. 33541-47D00-000
от 725 ₽
20
Резиновый чехол свечного наконечника Suzuki art. 33542-17G01-000
от 683 ₽
21
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
22
CONTROL UNIT, FI art. 32920-27GC1-000
По запросу
23
SENSOR ASSY, FUEL CUT art. 33960-27G00-000
По запросу
Другие схемы модели
Электрооборудование (Model K8/K9)
