модель 2008 года
- Модель DR-Z 400
- Код модели DR-Z400S

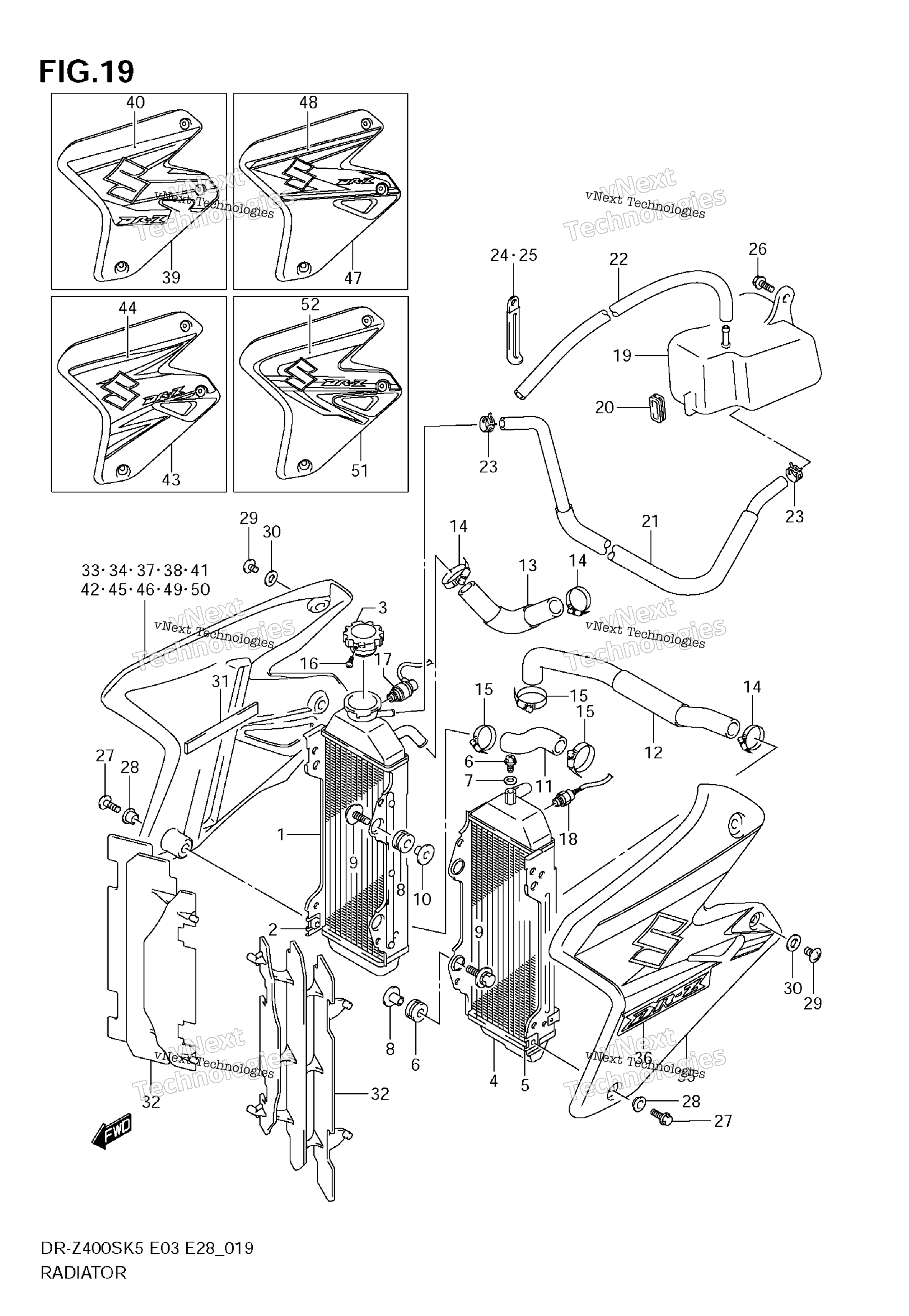

Схема радиатора для DR-Z400S
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR WATER R MODEL K8/K9; Includes Item(s) 2 art. 17710-29F40-000
По запросу
2
NUT art. 09148-06015-000
По запросу
3
Крышка радиатора Suzuki art. 17730-19D11-000
от 4 085 ₽
4
RADIATOR, LH MODEL K5/K6/K7 art. 17720-29F40-000
По запросу
5
NUT art. 09148-06015-000
По запросу
6
BOLT, AIR RELEASE art. 17568-50F00-000
По запросу
7
GASKET, AIR RELEASE art. 09168-06026-000
По запросу
8
CUSHION RADIATOR LWR art. 17787-19A00-000
По запросу
9
BOLT (6X25) art. 09116-06147-000
По запросу
10
SPACER art. 09180-06243-000
По запросу
11
HOSE RADIATOR INLET art. 17851-29F10-000
По запросу
12
HOSE RADIATOR OUTLET art. 17852-29F30-000
По запросу
13
HOSE RADIATOR JOINT art. 17853-29F10-000
По запросу
14
CLAMP art. 09402-28513-000
По запросу
15
CLAMP art. 09402-32512-000
По запросу
16
SCREW RADIATOR CAP art. 17733-03D10-000
По запросу
17
SWITCH ASSY WATER TEMP MODEL K8/K9 art. 34850-29F00-000
По запросу
17
SWITCH ASSY, WATER TEMP MODEL K5/K6/K7 art. 34850-03D00-000
По запросу
18
SWITCH FAN art. 17680-24A30-000
По запросу
19
Расширительный бачок системы охлаждения Suzuki art. 17911-29F11-000
По запросу
20
CUSHION RESERVOIR TANK art. 17913-29F00-000
По запросу
21
HOSE RESERVOIR TANK INLET art. 17981-29F01-000
По запросу
22
HOSE, OVERFLOW L:2000!650 art. 09352-50901-00B
По запросу
23
CLIP art. 09401-08411-000
По запросу
24
CLAMP, RESERVOIR HOSE art. 09404-08211-000
По запросу
25
CLAMP, RESERVOIR INLET HOSE art. 09404-06429-000
По запросу
26
BOLT art. 01550-0612B-000
По запросу
27
SCREW MODEL K5 art. 02142-0616A-000
По запросу
27
SCREW, 6X12 MODEL K6/K7/K8/K9 art. 09103-06274-000
По запросу
28
WASHER MODEL K5 art. 09169-06060-000
По запросу
28
WASHER MODEL K6/K7/K8/K9 art. 09169-06053-000
По запросу
29
SCREW, TANK SIDE MODEL K5 art. 02142-0608A-000
По запросу
29
SCREW, 6X12 MODEL K6/K7/K8/K9 art. 09103-06275-000
По запросу
30
WASHER (6.5X14X1.6) MODEL K6/K7/K8/K9 art. 09160-06125-000
По запросу
30
WASHER (6.5X14X1.6) MODEL K5 art. 09160-06126-000
По запросу
31
CUSHION TOOL HOLDER art. 47451-38A01-000
По запросу
32
LOUVER RADIATOR art. 17831-37E11-000
По запросу
33
COVER, RADIATOR RH (BLUE) MODEL K5 FOR N9J art. 17760-29F70-YJ4
По запросу
33
COVER, RADIATOR RH (YELLOW) MODEL K5 FOR YU1; Includes Item(s) 34 - 34 art. 17760-29F70-YU1
По запросу
34
TAPE, RADIATOR COVER RH MODEL K5 FOR N9J art. 68665-29F70-YHU
По запросу
34
TAPE, RADIATOR COVER RH MODEL K5 FOR YU1 art. 68665-29F70-YHB
По запросу
35
COVER, RADIATOR LH (YELLOW) MODEL K5 FOR YU1; Includes Item(s) 36 - 36 art. 17770-29F70-YU1
По запросу
35
COVER, RADIATOR LH (BLUE) MODEL K5 FOR N9J art. 17770-29F70-YJ4
По запросу
36
TAPE, RADIATOR COVER LH MODEL K5 FOR YU1 art. 68675-29F70-YHB
По запросу
36
TAPE, RADIATOR COVER LH MODEL K5 FOR N9J art. 68675-29F70-YHU
По запросу
37
COVER, RADIATOR RH (YELLOW) MODEL K6 FOR YU1; Includes Item(s) 38 - 38 art. 17760-29F90-YU1
По запросу
37
COVER, RADIATOR RH (BLUE) MODEL K6 FOR N9J art. 17760-29F90-YJ4
По запросу
38
TAPE, RADIATOR COVER RH MODEL K6 FOR YU1 art. 68665-29F90-CET
По запросу
38
TAPE, RADIATOR COVER RH MODEL K6 FOR N9J art. 68665-29F90-CLV
По запросу
39
COVER, RADIATOR LH (BLUE) MODEL K6 FOR N9J art. 17770-29F90-YJ4
По запросу
39
COVER, RADIATOR LH (YELLOW) MODEL K6 FOR YU1; Includes Item(s) 40 - 40 art. 17770-29F90-YU1
По запросу
40
TAPE, RADIATOR COVER LH MODEL K6 FOR N9J art. 68675-29F90-CLV
По запросу
40
TAPE, RADIATOR COVER LH MODEL K6 FOR YU1 art. 68675-29F90-CET
По запросу
41
COVER, RADIATOR RH (BLUE) MODEL K7 FOR N9J art. 17760-29FA0-YLW
По запросу
41
COVER, RADIATOR RH (YELLOW) MODEL K7 FOR YU1; Includes Item(s) 42 - 42 art. 17760-29FA0-YU1
По запросу
42
TAPE, RADIATOR COVER RH MODEL K7 FOR N9J art. 68665-29FA0-DUR
По запросу
42
TAPE, RADIATOR COVER RH MODEL K7 FOR YU1 art. 68665-29FA0-DRA
По запросу
43
COVER, RADIATOR LH (BLUE) MODEL K7 FOR N9J art. 17770-29FA0-YLW
По запросу
43
COVER, RADIATOR LH (YELLOW) MODEL K7 FOR YU1; Includes Item(s) 44 - 44 art. 17770-29FA0-YU1
По запросу
44
TAPE, RADIATOR COVER LH MODEL K7 FOR N9J art. 68675-29FA0-DUR
По запросу
44
TAPE, RADIATOR COVER LH MODEL K7 FOR YU1 art. 68675-29FA0-DRA
По запросу
45
COVER, RADIATOR RH (BLACK) MODEL K8 FOR 019 art. 17760-29FC0-019
По запросу
45
COVER, RADIATOR RH (BLUE) MODEL K8 FOR YKY; Includes Item(s) 46 - 46 art. 17760-29FC0-YLW
По запросу
46
TAPE, RADIATOR RH MODEL K8 FOR 019 art. 68665-29FD0-EVF
По запросу
46
TAPE, RADIATOR RH MODEL K8 FOR YKY art. 68665-29FD0-EVK
По запросу
47
COVER, RADIATOR LH (BLACK) MODEL K8 FOR 019 art. 17770-29FC0-019
По запросу
47
COVER, RADIATOR LH (BLUE) MODEL K8 FOR YKY; Includes Item(s) 48 - 48 art. 17770-29FC0-YLW
По запросу
48
TAPE, RADIATOR COVER LH MODEL K8 FOR 019 art. 68675-29FD0-EVF
По запросу
48
TAPE, RADIATOR COVER LH MODEL K8 FOR YKY art. 68675-29FD0-EVK
По запросу
49
COVER, RADIATOR RH (BLACK) MODEL K9 art. 17760-29FG0-019
По запросу
49
COVER, RADIATOR RH (WHITE) MODEL K9; Includes Item(s) 50 - 50 art. 17760-29FG0-30H
По запросу
50
TAPE, RADIATOR COVER RH MODEL K9 FOR 019 art. 68665-29FG0-GFJ
По запросу
50
TAPE, RADIATOR COVER RH MODEL K9 FOR 30H art. 68665-29FG0-GFK
По запросу
51
COVER, RADIATOR LH (BLACK) MODEL K9 art. 17770-29FG0-019
По запросу
51
COVER, RADIATOR LH (WHITE) MODEL K9; Includes Item(s) 52 - 52 art. 17770-29FG0-30H
По запросу
52
TAPE, RADIATOR COVER LH MODEL K9 FOR 019 art. 68675-29FG0-GFJ
По запросу
52
TAPE, RADIATOR COVER LH MODEL K9 FOR 30H art. 68675-29FG0-GFK
По запросу
