модель 2008 года
- Модель DR-Z 70
- Код модели DR-Z70

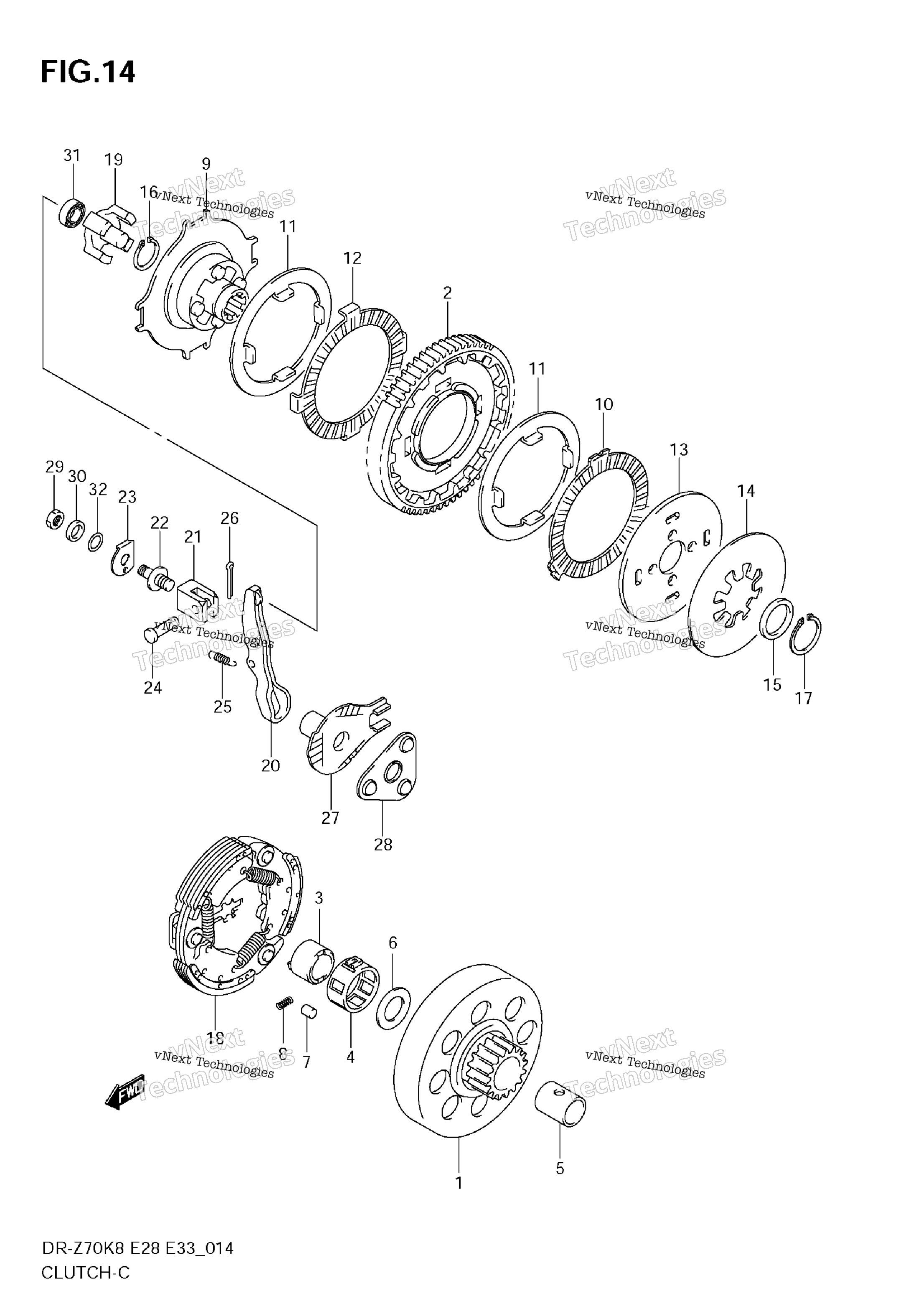

Схема сцепления для DR-Z70
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR ASSY, PRIMARY DRIVE NT:17 art. 21110-02A03-000
По запросу
2
GEAR, PRIMARY DRIVEN NT:65 art. 21210-09410-000
По запросу
3
RACE, ONE WAY CLUTCH INNER art. 21631-02A04-000
По запросу
4
RETAINER, ONE WAY CLUTCH art. 21652-30D01-000
По запросу
5
SPACER, PRIMARY DRIVE GEAR 16X21X23.5 art. 09180-16031-000
По запросу
6
WASHER, PRI DRIVE GEAR THR 16X28X0.5 art. 09181-16214-000
По запросу
7
ROLLER, ONE WAY CLUTCH (7X10) art. 09261-07006-000
По запросу
8
SPRING, ONE WAY CLUTCH art. 09440-02003-000
По запросу
9
HUB, CLUTCH SLEEVE art. 21410-09403-000
По запросу
10
PLATE, CLUTCH DRIVE art. 21441-09D02-000
По запросу
11
PLATE, CLUTCH DRIVEN art. 21451-14H00-000
По запросу
12
PLATE, CLUTCH DRIVEN NO.2 art. 21452-35401-000
По запросу
13
PLATE, CLUTCH PRESSURE art. 21461-30A00-000
По запросу
14
SPRING, CLUTCH art. 09164-22013-000
По запросу
15
SPACER, CLUTCH SPRING 22X28X4 art. 09180-22033-000
По запросу
16
CIRCLIP, CLUTCH SLEEVE HUB art. 08331-31179-000
По запросу
17
CIRCLIP, CLUTCH SPRING art. 08331-31219-000
По запросу
18
CLUTCH ASSY, SHOE art. 21501-02A02-000
По запросу
19
PIECE, CLUTCH PUSH art. 23121-30A01-000
По запросу
20
ARM, CLUTCH RELEASE art. 23221-09405-000
По запросу
21
BOSS, CLUTCH RELEASE ARM art. 23222-09401-000
По запросу
22
BOLT, CLUTCH RELEASE ADJUST art. 23223-09404-000
По запросу
23
WASHER, CL RELEASE ADJUST BOLT art. 09169-06046-000
По запросу
24
PIN, CLUTCH RELEASE ARM art. 09200-07005-000
По запросу
25
SPRING, CLUTCH RELEASE ARM art. 09443-06053-000
По запросу
26
PIN, CLUTCH RELEASE ARM COTTER art. 04111-1615A-000
По запросу
27
GUIDE, RELEASE BALL OUTER art. 23230-30A01-000
По запросу
28
BALL, CLUTCH RELEASE art. 23250-35402-000
По запросу
29
NUT, CLUTCH RELEASE ADJUST art. 09140-06023-000
По запросу
30
WASHER, CLUTCH RELEASE ADJUST 6.5X13X3.2 art. 09160-06123-000
По запросу
31
BEARING, PUSH PIECE THRUST art. 09266-16002-000
По запросу
32
.O RING (D:1.9,ID:5.7) D:1.9,ID:5.7 art. 09280-06005-000
По запросу
