модель 2008 года
- Модель VS800
- Код модели VS800

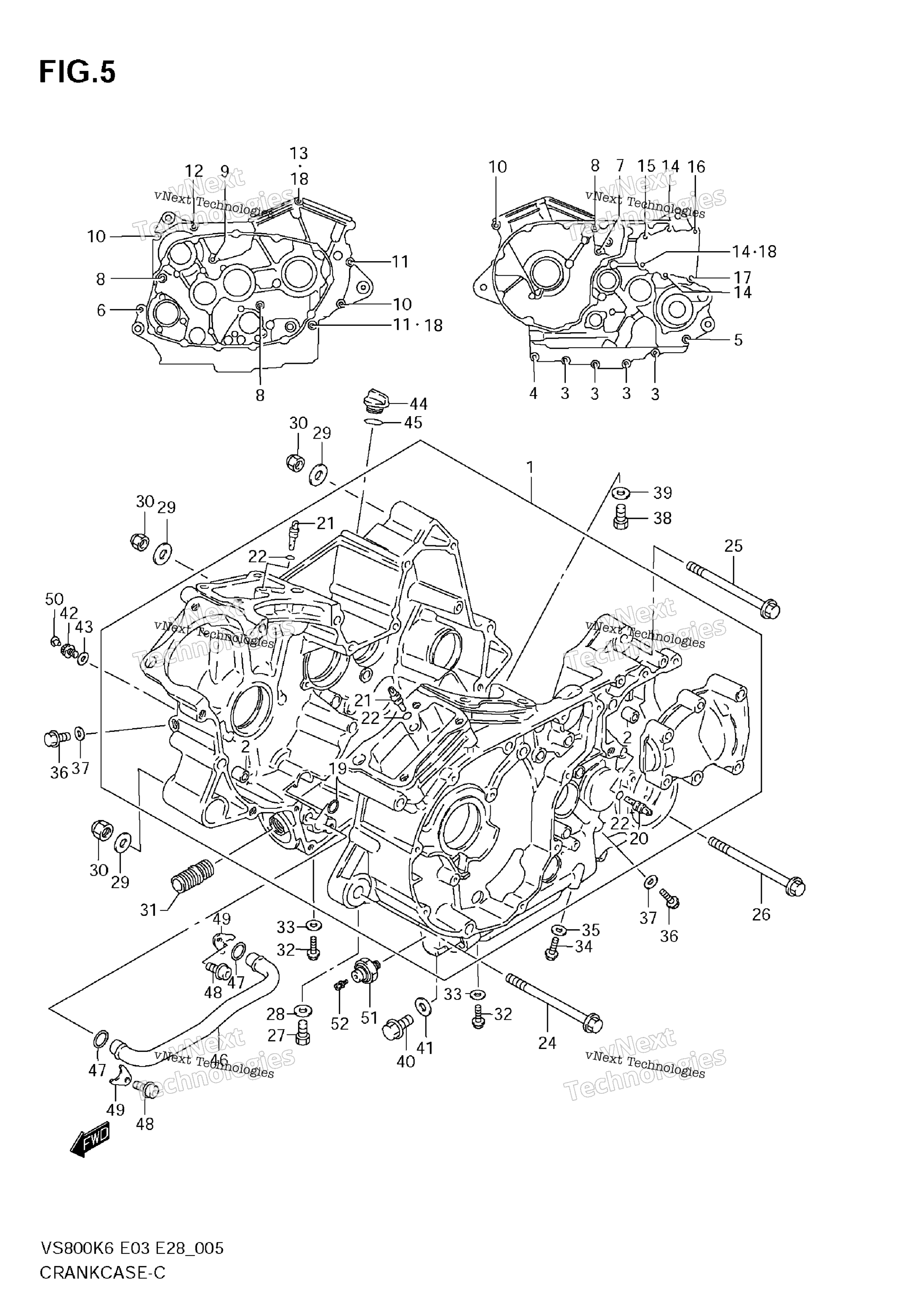

Схема картера для VS800
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET Includes Item(s) 2 - 23 art. 11301-38853-000
По запросу
2
PIN art. 09206-11007-000
По запросу
3
BOLT art. 01550-06407-000
По запросу
4
BOLT art. 01550-08357-000
По запросу
5
BOLT art. 01550-08557-000
По запросу
6
BOLT art. 01550-08607-000
По запросу
7
BOLT art. 01550-0875A-000
По запросу
8
Болт Suzuki art. 01550-0895A-000
от 326 ₽
9
BOLT (8X120) art. 09103-08109-000
По запросу
10
BOLT (8X95) art. 09103-08164-000
По запросу
11
BOLT (8X105) art. 09103-08165-000
По запросу
12
BOLT (8X120) art. 09103-08166-000
По запросу
13
BOLT (8X160) art. 09103-08167-000
По запросу
14
BOLT art. 01550-08407-000
По запросу
15
BOLT art. 01550-08507-000
По запросу
16
BOLT (8X55) art. 09103-08162-000
По запросу
17
BOLT (8X65) art. 09103-08163-000
По запросу
18
GASKET art. 09168-08016-000
По запросу
19
O RING, CRANKCASE (D:1.9,ID:12.6) art. 09280-12009-000
По запросу
20
JET art. 09493-20014-000
По запросу
21
JET AIR (#14) art. 09493-28010-000
По запросу
22
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
23
WASHER, CRANK THRUST (NO.4) art. 09160-48004-000
По запросу
23
WASHER, CRANK THRUST (NO.5) art. 09160-48005-000
По запросу
23
WASHER, CRANK THRUST (NO.6) art. 09160-48006-000
По запросу
23
WASHER, CRANK THRUST (NO.7) art. 09160-48007-000
По запросу
23
WASHER, CRANK THRUST (NO.8) art. 09160-48008-000
По запросу
23
WASHER, CRANK THRUST (NO.10) art. 09160-48010-000
По запросу
23
WASHER, CRANK THRUST (NO.9) art. 09160-48009-000
По запросу
23
WASHER, CRANK THRUST (NO.3) art. 09160-48003-000
По запросу
23
WASHER, CRANK THRUST (NO.1) SEE ILLUS ON FIG.7 art. 09160-48001-000
По запросу
23
WASHER, CRANK THRUST (NO.2) art. 09160-48002-000
По запросу
24
BOLT (10X125) art. 09103-10141-000
По запросу
25
BOLT (10X130) art. 09103-10122-000
По запросу
26
BOLT (10X150) art. 09103-10078-000
По запросу
27
Сливной болт масла Suzuki art. 09247-12011-000
от 473 ₽
28
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
29
WASHER art. 08322-0110B-000
По запросу
30
NUT art. 09159-10052-000
По запросу
31
UNION, OIL FILTER art. 16591-06B01-000
По запросу
32
PLUG, OIL GALLERY art. 01550-0812B-000
По запросу
33
GASKET art. 09168-08016-000
По запросу
34
PLUG, OIL GALLERY art. 09247-10008-000
По запросу
35
GASKET (10X14X3.6) art. 09168-10002-000
По запросу
36
PLUG, OIL GALLERY art. 01550-0610B-000
По запросу
37
WASHER (5.8X13X1.2) art. 09168-06023-000
По запросу
38
PLUG, OIL GALLERY art. 09248-16013-000
По запросу
39
Прокладка Suzuki art. 09168-16002-000
По запросу
40
PLUG, OIL GALLERY art. 09247-14026-000
По запросу
41
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
42
PLUG, OIL GALLERY art. 07120-08127-000
По запросу
43
GASKET art. 09168-08016-000
По запросу
44
Крышкам маслозаливной горловины Suzuki art. 11971-25D00-000
По запросу
45
Уплотнительное кольцо Suzuki art. 09280-17003-000
от 263 ₽
46
PIPE, OIL GALLERY art. 11451-38A00-000
По запросу
47
O RING (D:3.1,ID:14.8) art. 09280-15008-000
По запросу
48
BOLT art. 09106-06075-000
По запросу
49
CLAMP art. 11461-38A00-000
По запросу
50
CAP art. 09250-06011-000
По запросу
51
SWITCH, OIL PRESSURE Includes Item(s) 52 art. 37820-33D10-000
По запросу
52
.BOLT,OIL PRESSURE SWITCH art. 37822-33D00-000
По запросу
