модель 2008 года
- Модель VZR1800
- Код модели VZR1800

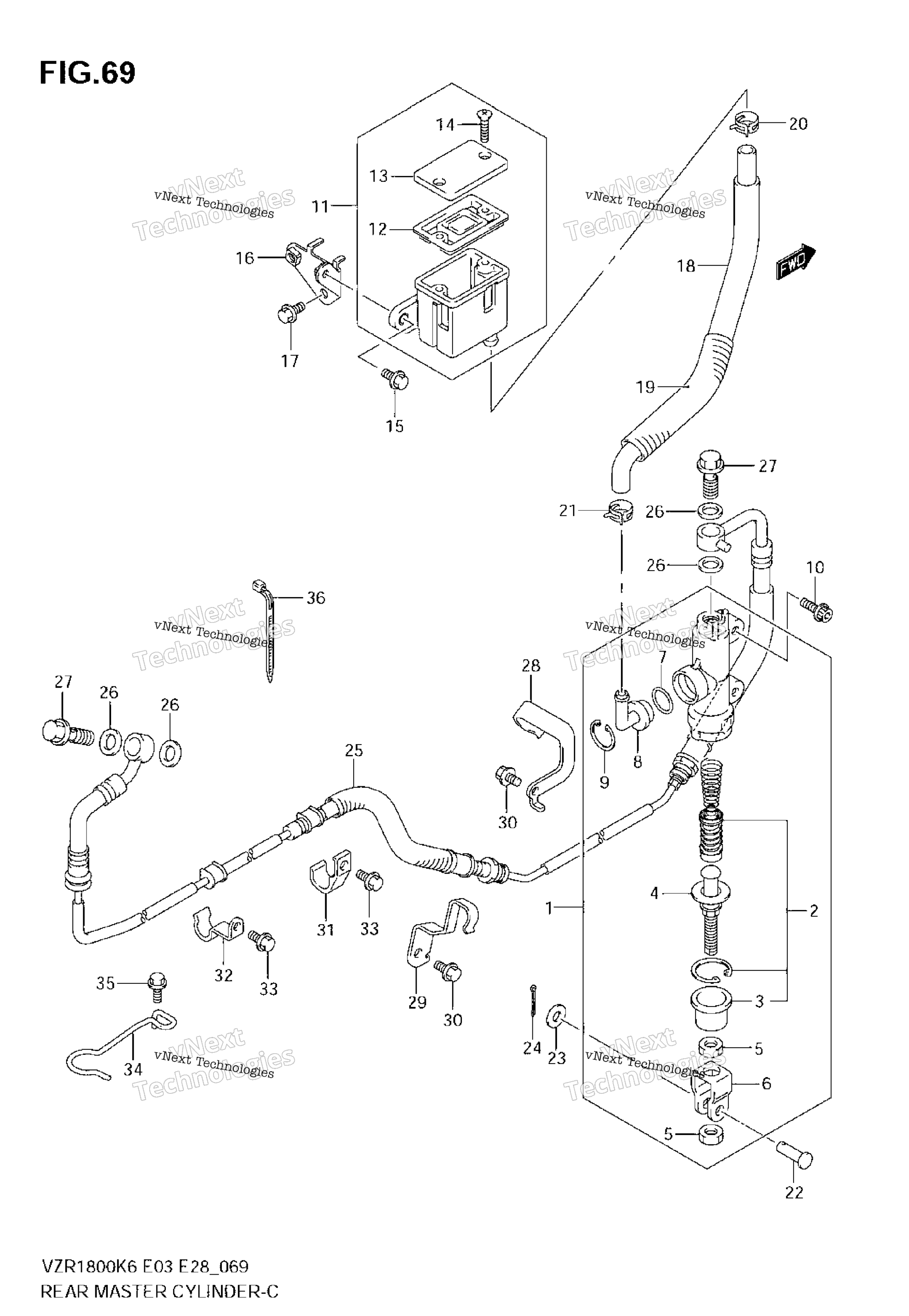

Схема заднего главного цилиндра тормоза для VZR1800
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY, REAR MASTER Includes Item(s) 2 - 9 art. 69600-48G00-000
По запросу
2
Поршень тормозного цилиндра Suzuki art. 69600-34820-000
По запросу
3
BOOT art. 69691-00A00-000
По запросу
4
ROD, PUSH art. 69670-44B00-000
По запросу
5
NUT art. 69693-05A00-000
По запросу
6
YOKE art. 69692-19A00-000
По запросу
7
.O-RING art. 69686-34200-000
По запросу
8
CONNECTOR art. 69672-00B20-000
По запросу
9
CIRCLIP art. 69674-00B20-000
По запросу
10
BOLT, REAR MASTER CYLINDER art. 07120-0625A-000
По запросу
11
TANK ASSY, REAR RESERVOIR Includes Item(s) 12 - 14 art. 69740-48G00-000
По запросу
12
Диафрагма карбюратора Suzuki art. 59667-04700-000
По запросу
13
CAP art. 59669-05D00-000
По запросу
14
SCREW art. 69689-04A00-000
По запросу
15
Болт Suzuki art. 01547-0612A-000
По запросу
16
BRACKET, REAR RESERVOIR TANK art. 69750-48G00-000
По запросу
17
Болт Suzuki art. 01550-0612A-000
По запросу
18
HOSE, REAR RESERVOIR art. 69730-48G00-000
По запросу
19
HEATSHIELD, HOSE art. 69732-48G01-000
По запросу
20
CLAMP, UPPER art. 09401-13417-000
По запросу
21
CLAMP, LOWER art. 09401-12404-000
По запросу
22
PIN, REAR MASTER CYLINDER art. 09200-06068-000
По запросу
23
Шайба Suzuki art. 08322-0106A-000
По запросу
24
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
25
HOSE ASSY, REAR BRAKE art. 69400-48G11-000
По запросу
26
WASHER, BRAKE FLUID art. 09161-10009-000
По запросу
27
BOLT, BRAKE FLUID art. 09360-10062-000
По запросу
28
CLAMP, REAR BRAKE HOSE NO.2 art. 69266-48G01-000
По запросу
29
CLAMP, REAR BRAKE HOSE NO.3 art. 69268-48G00-000
По запросу
30
Болт Suzuki art. 01550-0612A-000
По запросу
31
CLAMP, REAR BRAKE HOSE art. 69268-29G01-000
По запросу
32
Кронштейн Suzuki art. 69269-48G00-000
По запросу
33
Болт Suzuki art. 01547-0612A-000
По запросу
34
GUIDE, REAR BRAKE HOSE art. 69243-48G00-000
По запросу
35
Болт Suzuki art. 01550-0612A-000
По запросу
35
BOLT VZR1800K8/ZK8 art. 01550-0616A-000
По запросу
36
CLAMP, REAR BRAKE HOSE art. 09407-18402-000
По запросу
