модель 2009 года
- Модель DL1000 V-STROM
- Код модели DL1000

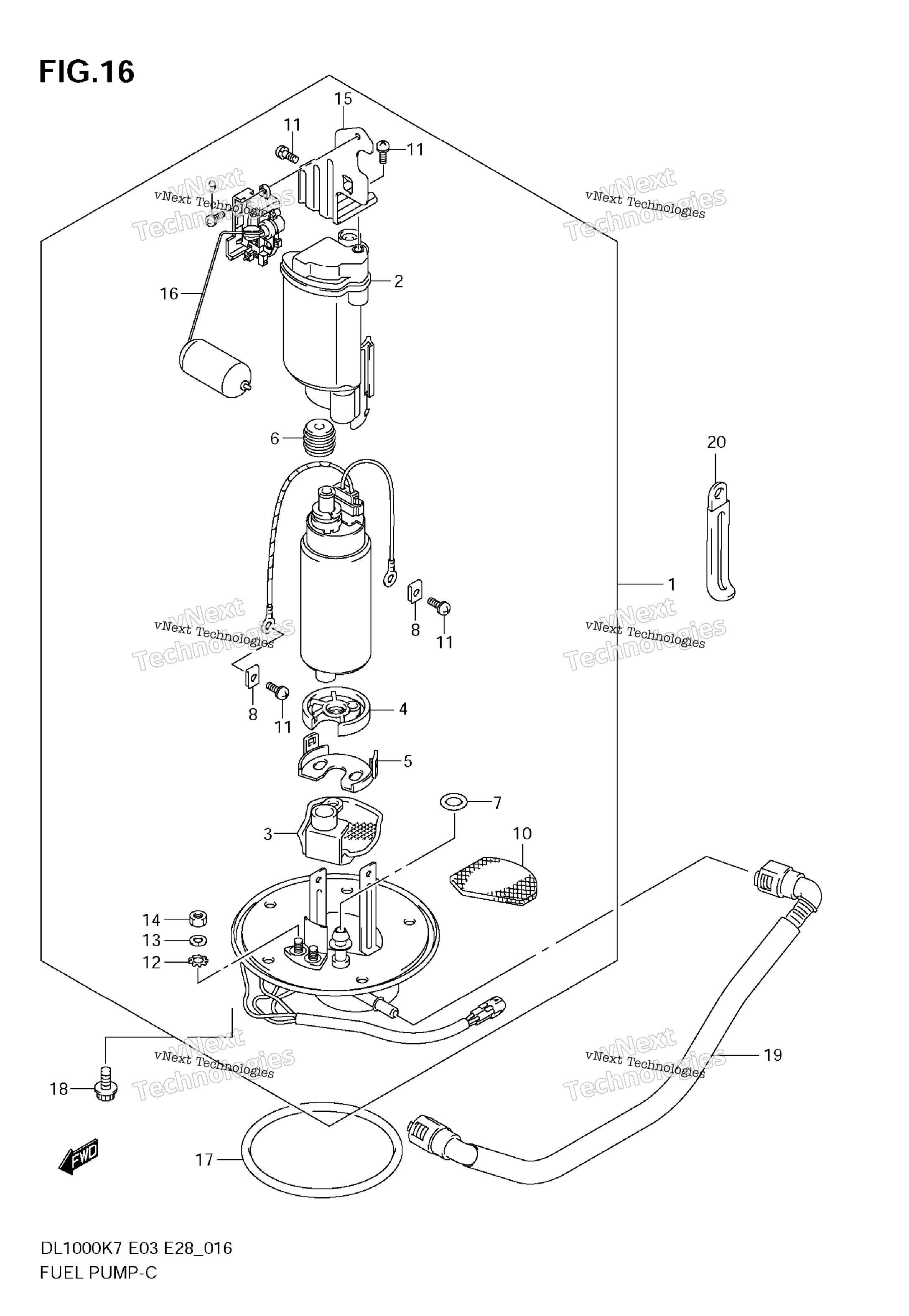

Схема топливного насоса для DL1000
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY, FUEL Includes Item(s) 2 - 16 art. 15100-06G10-000
По запросу
2
FILTER ASSY, FUEL art. 15410-24FB0-000
По запросу
3
STRAINER, FUEL PUMP art. 15420-35F01-000
По запросу
4
CUSHION, FUEL PUMP art. 15111-35F00-000
По запросу
5
HOLDER, FUEL PUMP art. 15112-42F00-000
По запросу
6
BUSH, FUEL PUMP art. 15114-35F00-000
По запросу
7
.O-RING art. 15113-35F00-000
По запросу
8
NUT art. 15115-35F00-000
По запросу
9
SCREW art. 15116-06G10-000
По запросу
10
SHEET art. 15117-06G10-000
По запросу
11
SCREW art. 15116-35F10-000
По запросу
12
WASHER art. 15171-35F00-000
По запросу
13
SPRING WASHER art. 15172-35F00-000
По запросу
14
NUT art. 15173-35F00-000
По запросу
15
BRACKET, FUEL GAUGE art. 15181-06G00-000
По запросу
16
Указатель уровня топливного бака Suzuki art. 34810-06G10-000
от 15 593 ₽
17
Уплотнительное кольцо Suzuki art. 15201-35F00-000
По запросу
18
BOLT art. 07120-0612B-000
По запросу
19
HOSE, FUEL art. 15810-06G01-000
По запросу
20
CLAMP art. 09404-06429-000
По запросу
