модель 2009 года
- Модель DL650 V-STROM
- Код модели DL650A

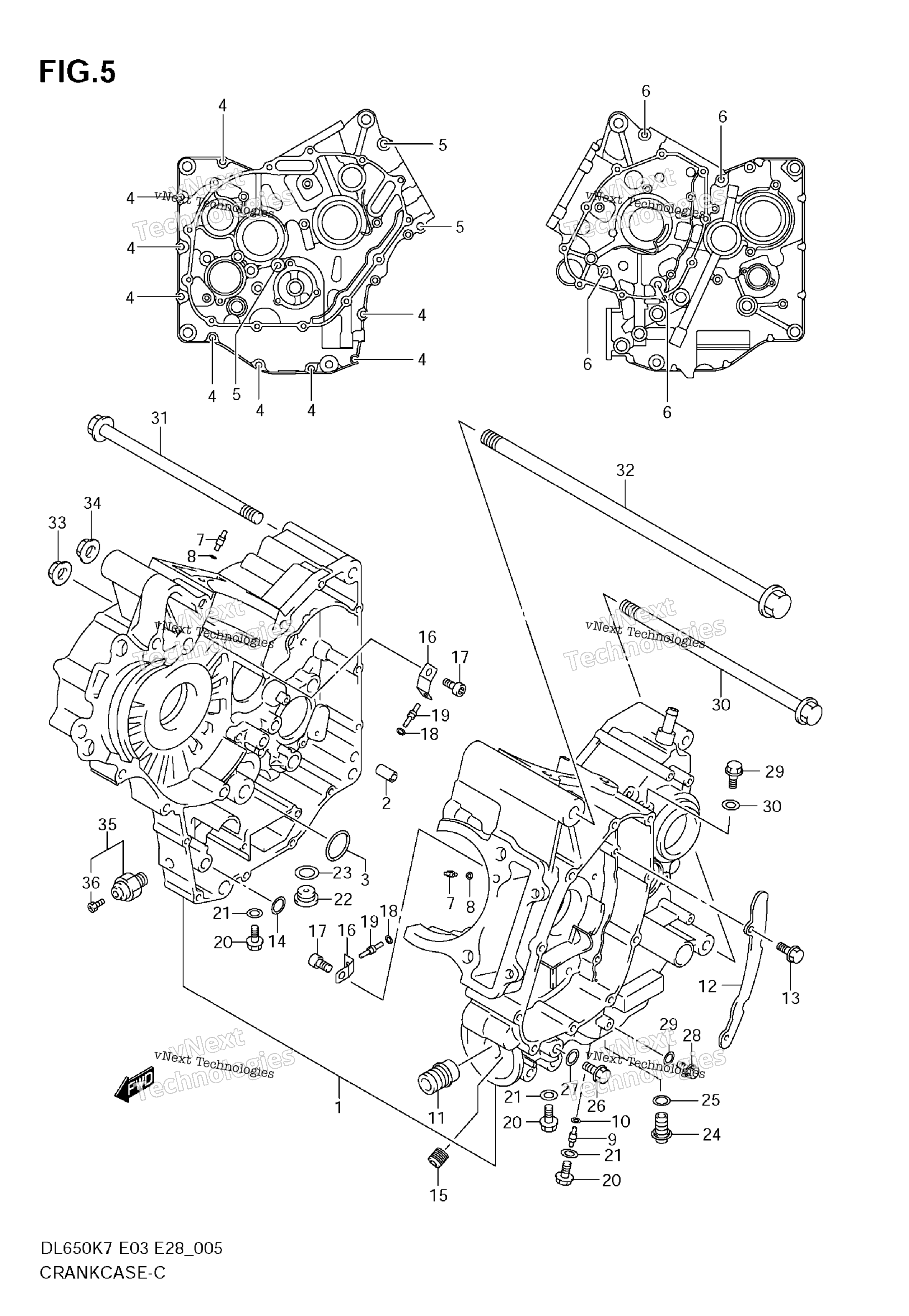

Схема картера для DL650A
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET Includes Item(s) 2 - 14 art. 11301-20883-000
По запросу
2
PIN (11X20) art. 09206-11007-000
По запросу
3
Уплотнительное кольцо Suzuki art. 09280-15007-000
от 221 ₽
4
BOLT art. 01547-0650A-000
По запросу
5
BOLT art. 07120-0855A-000
По запросу
6
BOLT art. 07120-0880A-000
По запросу
7
JET AIR (#14) art. 09493-28010-000
По запросу
8
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
9
JET AIR (#14) art. 09493-28010-000
По запросу
10
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
11
UNION, OIL FILTER STAND art. 16591-06B01-000
По запросу
12
PLATE, OIL SEPARATOR art. 11323-19F00-000
По запросу
13
Болт Suzuki art. 01547-0612A-000
По запросу
14
O RING (D:1.9,ID:12.6) art. 09280-12009-000
По запросу
15
JET, OIL GALLERY art. 11329-17G00-000
По запросу
16
PLATE, PISTON COOLING JET art. 16438-19F00-000
По запросу
17
BOLT (6X12) art. 09106-06075-000
По запросу
18
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
19
JET (13) art. 09493-26007-000
По запросу
20
BOLT art. 01550-0812A-000
По запросу
21
GASKET art. 09168-08016-000
По запросу
22
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
23
Прокладка Suzuki art. 09168-16002-000
По запросу
24
Сливной болт масла Suzuki art. 09247-12011-000
от 473 ₽
25
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
26
Болт масляной магистрали Suzuki art. 09247-12006-000
от 368 ₽
27
Прокладка Suzuki art. 09168-12017-000
от 263 ₽
28
BOLT art. 01550-0610A-000
По запросу
29
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
30
BOLT (10X275) art. 09103-10347-000
По запросу
31
BOLT (10X225) art. 09103-10205-000
По запросу
32
BOLT (12X310) art. 09103-12054-000
По запросу
33
Гайка Suzuki art. 08319-3110A-000
По запросу
34
NUT art. 09159-12054-000
По запросу
35
SWITCH ASSY, OIL PRESSURE Includes Item(s) 36 art. 37820-33D10-000
По запросу
36
.BOLT,OIL PRESSURE SWITCH art. 37822-33D00-000
По запросу
