модель 2009 года
- Модель GSF1250
- Код модели GSF1250S

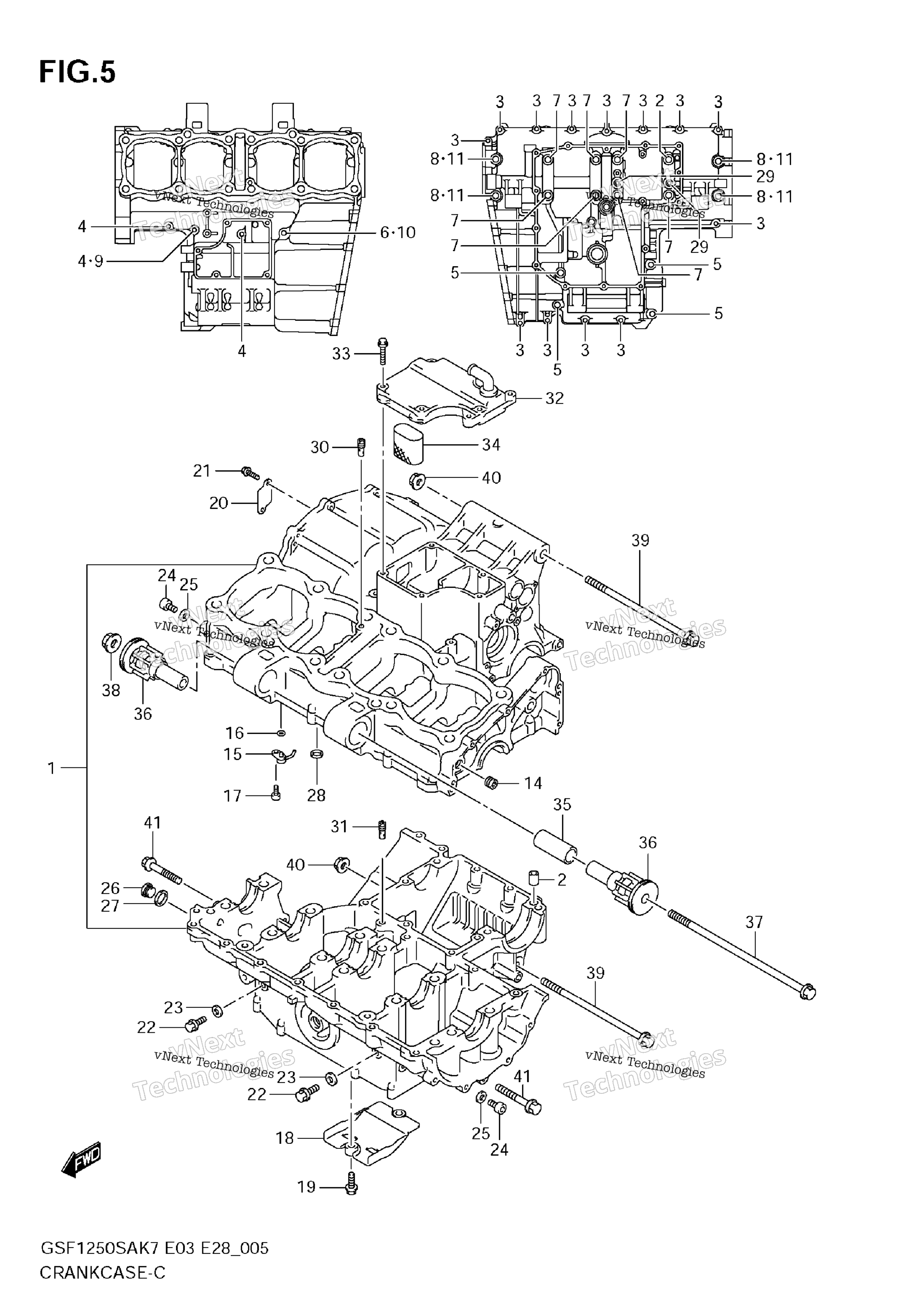

Схема картера для GSF1250S
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET Includes Item(s) 2 - 13 art. 11300-18811-000
По запросу
2
PIN art. 11319-33E50-000
По запросу
3
BOLT art. 01547-0640A-000
По запросу
4
BOLT art. 01547-0655A-000
По запросу
5
BOLT art. 01550-0870A-000
По запросу
6
BOLT art. 01550-0890A-000
По запросу
7
BOLT (9X135) art. 09103-09005-000
По запросу
8
BOLT (9X95) art. 09103-09008-000
По запросу
9
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
10
GASKET (8.2X14X1) art. 09168-08016-000
По запросу
11
GASKET (10.2X20X2.3) art. 09168-10031-000
По запросу
12
BEARING, THRUST RH (GREEN) SEE ILLUS FIG.8 art. 12228-17E00-0D0
По запросу
13
BEARING, THRUST LH (YELLOW) art. 12228-17E00-0E0
По запросу
13
BEARING, THRUST LH (GREEN) art. 12228-17E00-0D0
По запросу
13
Упорное полукольцо Suzuki art. 12228-17E00-0C0
от 935 ₽
13
Упорное полукольцо Suzuki art. 12228-17E00-0B0
от 935 ₽
13
Упорное полукольцо Suzuki art. 12228-17E00-0A0
от 935 ₽
13
Упорное полукольцо Suzuki art. 12228-17E00-0F0
от 935 ₽
14
JET, OIL GALLERY art. 11329-02F00-000
По запросу
15
JET, PISTON COOLING art. 11390-18H00-000
По запросу
16
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
17
BOLT, PISTON COOLING art. 09106-06075-000
По запросу
18
SEPARATOR, OIL art. 11323-18H00-000
По запросу
19
Болт Suzuki art. 01550-0620A-000
от 326 ₽
20
PLATE, OIL SEPARATOR art. 11317-18H00-000
По запросу
21
Болт Suzuki art. 01547-0612A-000
По запросу
22
Болт Suzuki art. 01550-0612A-000
По запросу
23
Шайба медная Suzuki 09168-06018 art. 09168-06018-000
По запросу
24
PLUG, OIL GALLERY art. 07130-0812A-000
По запросу
25
GASKET art. 09168-08016-000
По запросу
26
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
27
Прокладка Suzuki art. 09168-16002-000
По запросу
28
Уплотнительное кольцо Suzuki art. 09280-08012-000
По запросу
29
O RING (D:1.9,ID:12.6) art. 09280-12009-000
По запросу
30
JET, HEAD art. 09493-28012-000
По запросу
31
JET, T/M art. 09493-36006-000
По запросу
32
COVER, BREATHER art. 11330-18H00-000
По запросу
33
BOLT art. 09103-06213-000
По запросу
34
SEPARATOR, BREATHER art. 11318-18H00-000
По запросу
35
SPACER art. 11611-48G00-000
По запросу
36
Подушка двигателя Suzuki art. 11652-10G30-000
По запросу
37
BOLT (10X215) art. 09103-10041-A05
По запросу
38
Гайка Suzuki art. 08319-3110A-000
По запросу
39
BOLT (L:155) art. 09103-12031-000
По запросу
40
NUT art. 08319-3112A-000
По запросу
41
BOLT art. 01550-1050A-000
По запросу
