модель 2009 года
- Модель GSX-R1000
- Код модели GSX-R1000

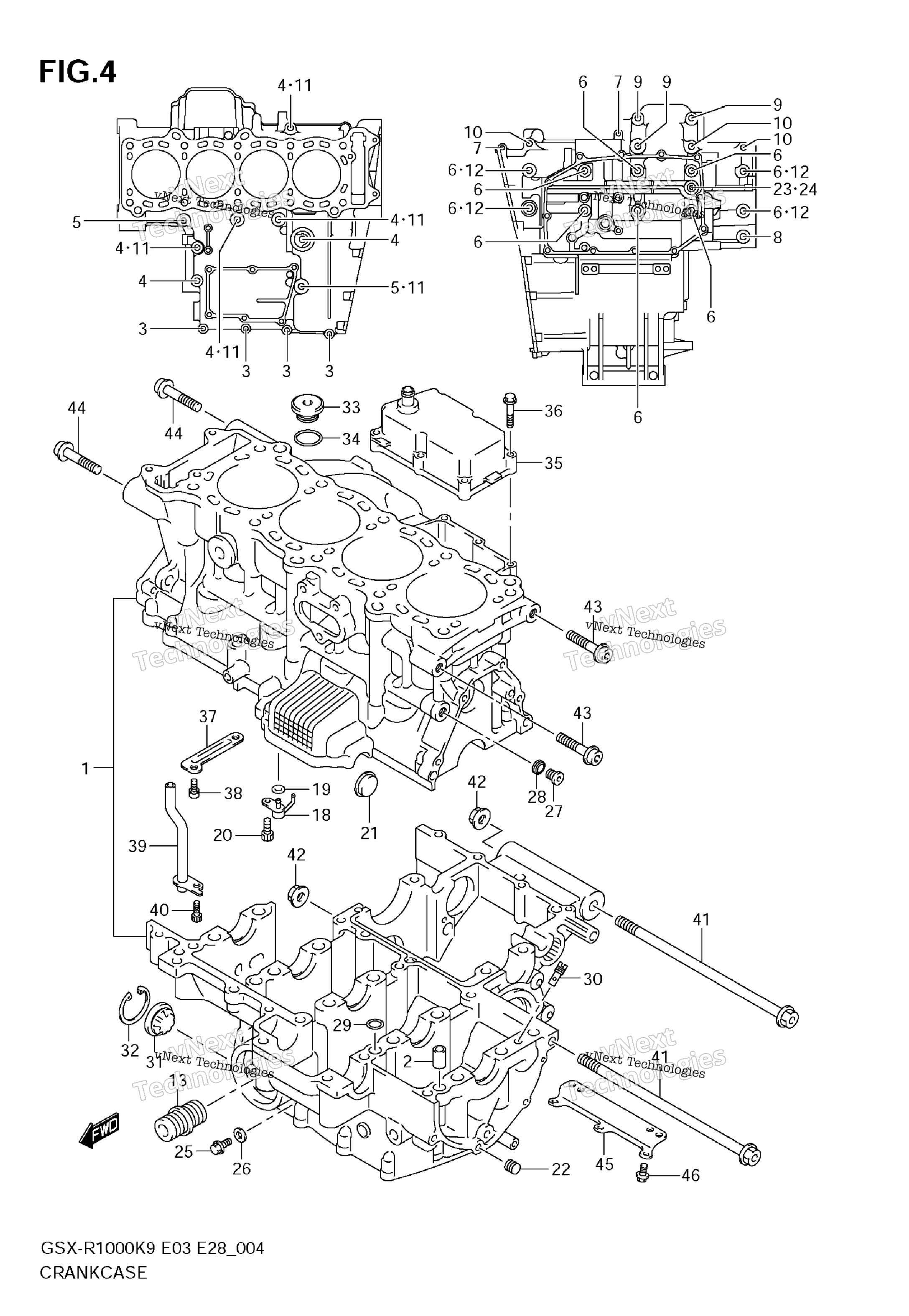

Схема картера для GSX-R1000
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET Includes Item(s) 2 - 17 art. 11300-47880-000
По запросу
2
PIN art. 11319-33E50-000
По запросу
3
Болт Suzuki art. 01547-0635A-000
от 221 ₽
4
Болт Suzuki art. 01550-0855A-000
По запросу
5
BOLT art. 01550-0865A-000
По запросу
6
BOLT (9X95) art. 09103-09012-000
По запросу
7
BOLT art. 01547-0645A-000
По запросу
8
BOLT art. 01550-0835A-000
По запросу
9
Болт Suzuki art. 01550-0855A-000
По запросу
10
BOLT art. 01550-0865A-000
По запросу
11
GASKET (8.2X14X1) art. 09168-08016-000
По запросу
12
GASKET (10.2X20X2.3) art. 09168-10031-000
По запросу
13
UNION, OIL FILTER STAND art. 16591-06B01-000
По запросу
14
O RING, DRIVE SHAFT BEARING COVER (D:3.0,ID:102.0) NOT SHOWN art. 09280-00045-000
По запросу
15
BOLT, DRIVE SHAFT BEARING COVER (6X20) NOT SHOWN art. 09139-06151-000
По запросу
16
BEARING, THRUST RH (GREEN) SEE ILLUS ON FIG.7 art. 12228-48B00-0E0
По запросу
17
BEARING, THRUST LH (GREEN) art. 12228-48B00-0E0
По запросу
17
BEARING, THRUST LH (YELLOW) art. 12228-48B00-0D0
По запросу
17
BEARING, THRUST LH (RED) art. 12228-48B00-0C0
По запросу
17
BEARING, THRUST LH (BROWN) SEE ILLUS ON FIG.7 art. 12228-48B00-0B0
По запросу
17
BEARING, THRUST LH (BLUE) art. 12228-48B00-0F0
По запросу
17
BEARING, THRUST LH (ORANGE) art. 12228-48B00-0G0
По запросу
17
BEARING, THRUST LH (BLACK) art. 12228-48B00-0H0
По запросу
18
JET, PISTON COOLING art. 11390-21H01-000
По запросу
19
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
20
BOLT, PISTON COOLING art. 09106-06075-000
По запросу
21
PLUG, BALANCER SHAFT HOLE art. 09241-23005-000
По запросу
22
PLUG, OIL GALLERY art. 09246-04009-000
По запросу
23
PLUG, OIL GALLERY art. 09248-12004-000
По запросу
24
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
25
Болт Suzuki art. 01547-0612A-000
По запросу
26
Шайба медная Suzuki 09168-06018 art. 09168-06018-000
По запросу
27
PLUG (10X10) art. 09248-10010-000
По запросу
28
GASKET (10X14X3.6) art. 09168-10002-000
По запросу
29
Уплотнительное кольцо Suzuki art. 09280-08012-000
По запросу
30
JET, TRANSMISSION art. 09493-28012-000
По запросу
31
.LENS,OIL LEVEL CHECK art. 11971-33210-000
По запросу
32
CIRCLIP art. 08331-4130A-000
По запросу
33
Заглушка Suzuki art. 09259-26011-000
от 1 439 ₽
34
Кльцо уплотнительное D:3.1 ID:22.7 Suzuki art. 09280-22008-000
от 221 ₽
35
COVER, BREATHER art. 11380-47H00-000
По запросу
36
BOLT art. 01547-0630A-000
По запросу
37
PLATE, BREATHER OIL RETURN art. 11382-47H00-000
По запросу
38
BOLT art. 09106-06075-000
По запросу
39
PIPE, BREATHER OIL RETURN art. 11383-47H00-000
По запросу
40
BOLT art. 07130-0612A-000
По запросу
41
BOLT (12X220) art. 09103-12110-000
По запросу
42
NUT art. 09159-12054-000
По запросу
43
BOLT, ENG MTG (10X45) art. 09106-10089-000
По запросу
44
BOLT, ENG MTG (10X55) art. 09106-10090-000
По запросу
45
PLATE, LOWER art. 11322-47H00-000
По запросу
46
BOLT art. 09103-06188-000
По запросу
