модель 2009 года
- Модель GSX-R1000
- Код модели GSX-R1000

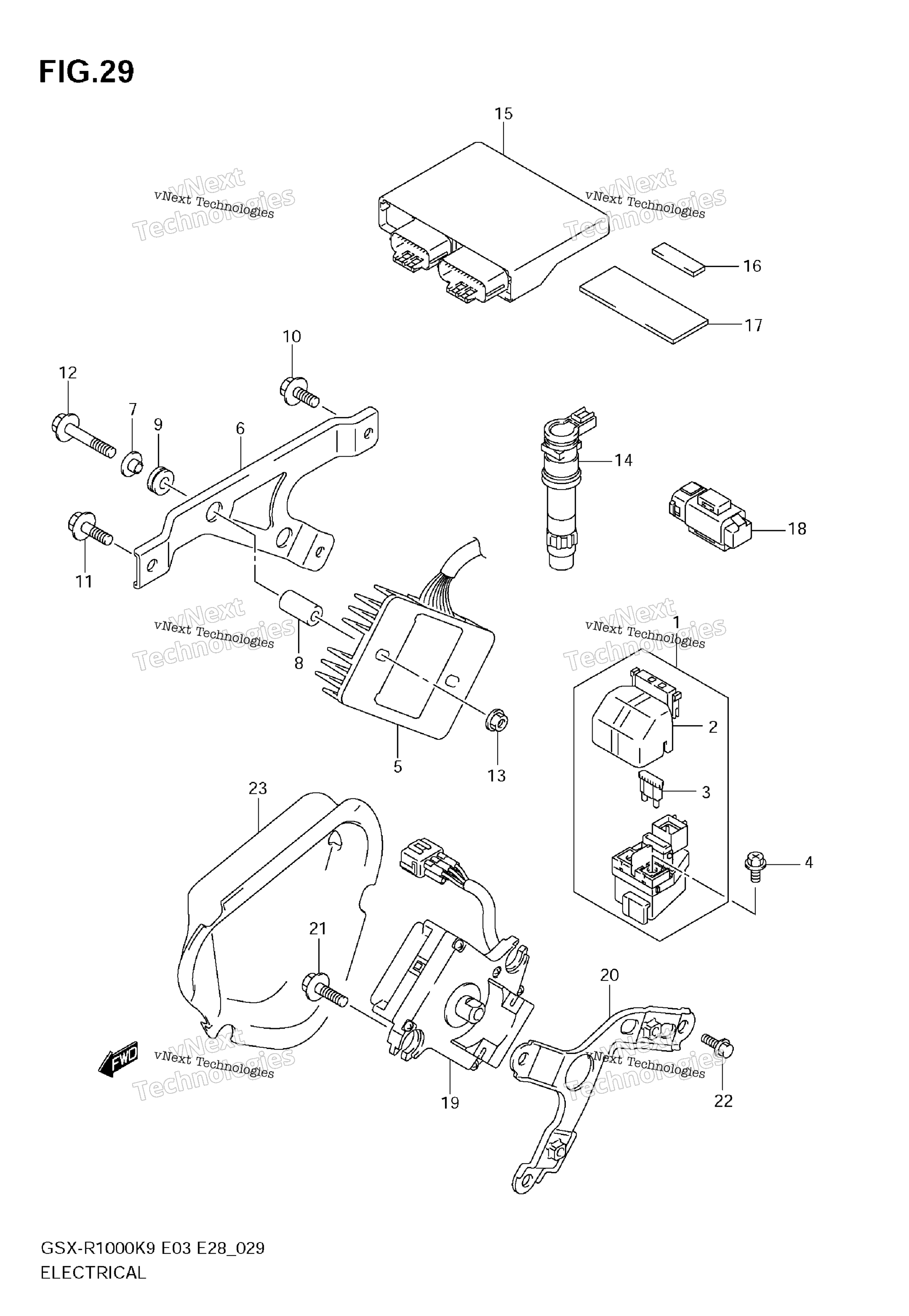

Схема электрооборудования для GSX-R1000
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера 31800-41G10 art. 31800-41G10-000
от 10 500 ₽
2
COVER art. 31861-38G00-000
По запросу
3
FUSE, 30A art. 09481-30501-000
По запросу
4
BOLT, STARTING MOTOR 6X8 art. 09128-06013-000
По запросу
5
Реле-регулятор 32800-47H00 art. 32800-47H00-000
от 32 036 ₽
6
BRACKET, RECT FTG art. 32831-47H10-000
По запросу
7
SPACER, RECT FTG BRACKET 6.2X8.4X6.9 art. 09180-06325-000
По запросу
8
SPACER, RECTIFIER 6.2X14.5X26 art. 09180-06345-000
По запросу
9
Кольцо уплотнительное Suzuki art. 09320-08066-000
от 1 134 ₽
10
BOLT, RECT FTG BRACKET art. 01550-0616A-000
По запросу
11
Болт Suzuki art. 01550-0620A-000
от 326 ₽
12
Болт Suzuki art. 01550-0645A-000
По запросу
13
Гайка Suzuki art. 08316-1006A-000
По запросу
14
COIL ASSY, IGNITION art. 33410-47H00-000
По запросу
15
CONTROL UNIT, FI E33 art. 32920-47H20-000
По запросу
15
CONTROL UNIT, FI E3/E28 art. 32920-47H10-000
По запросу
16
CUSHION, FI CONTROL UNIT art. 33652-23H20-000
По запросу
17
CUSHION, FI CONTROL UNIT art. 33652-07D00-000
По запросу
18
SENSOR ASSY, FUEL CUT art. 33960-27G00-000
По запросу
19
ACTUATOR ASSY, EXHAUST art. 33970-47H03-000
По запросу
20
HOLDER, ACTUATOR art. 33971-47H00-000
По запросу
21
BOLT, ACTUATOR 6X25 art. 09116-06202-000
По запросу
22
Болт Suzuki art. 01547-0612A-000
По запросу
23
COVER, ACTUATOR art. 33977-47H00-000
По запросу
