модель 2009 года
- Модель GZ250
- Код модели GZ250

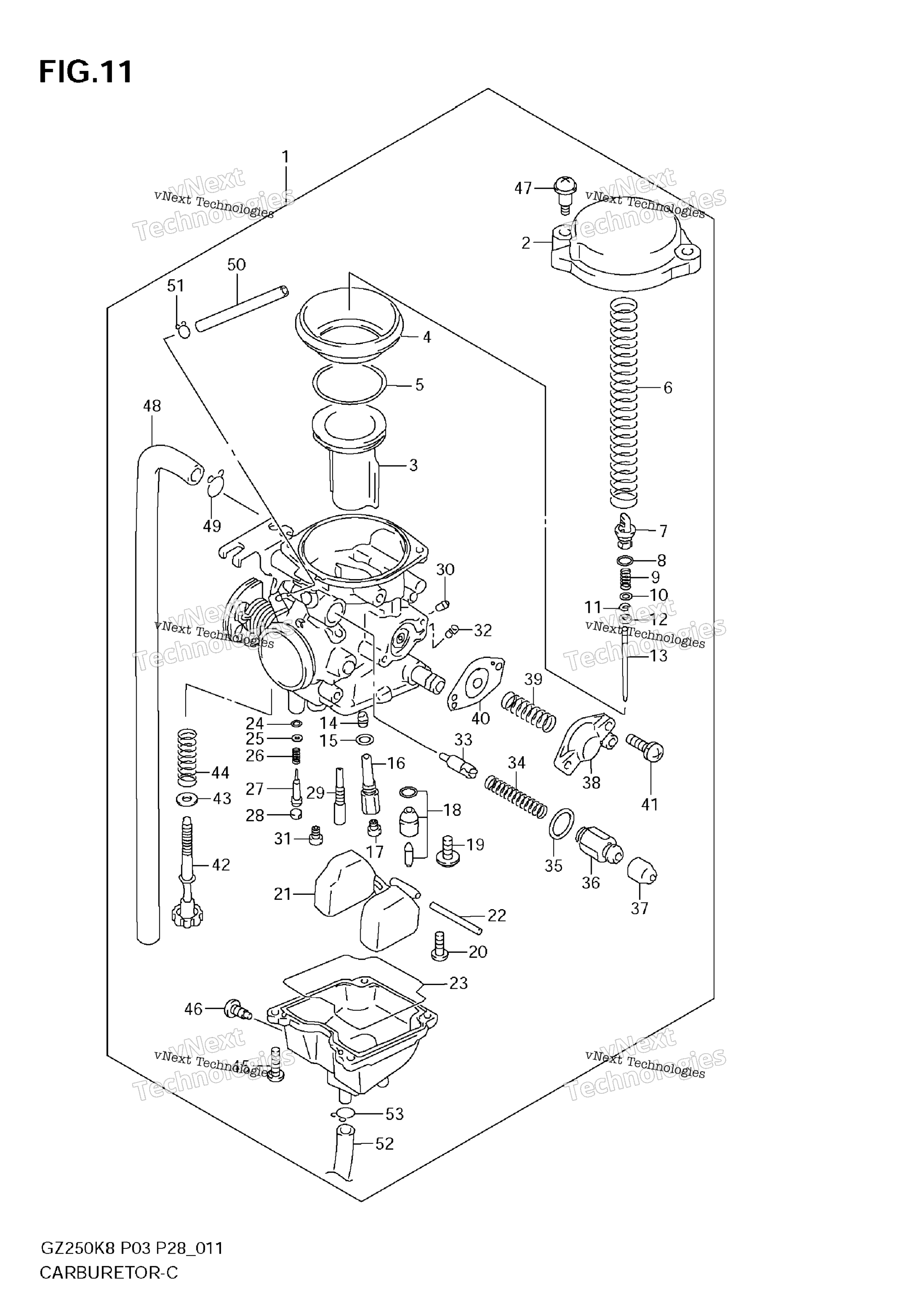

Схема карбюратора для GZ250
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY E33; Includes Item(s) 2 - 53 art. 13200-13F40-000
По запросу
1
CARBURETOR ASSY E3, E28 art. 13200-13F30-000
По запросу
2
DIAPHRAGM COVER art. 13502-19E00-000
По запросу
3
VALVE, PISTON art. 13501-13F00-000
По запросу
4
DIAPHRAGM art. 13507-19E01-000
По запросу
5
RING art. 13504-16E00-000
По запросу
6
SPRING art. 13573-04F00-000
По запросу
7
Направляющая Suzuki art. 13418-33E00-000
По запросу
8
O-RING (D:1.9 ID:4.8) art. 09280-05004-000
По запросу
9
SPRING art. 13481-13F00-000
По запросу
10
WASHER art. 13382-12F40-000
По запросу
11
.E-RING MULTIPLE JET NOZZLE art. 13394-17E60-000
По запросу
12
RING art. 13387-13F00-000
По запросу
13
NEEDLE, JET (5C65-1) art. 13383-13F30-000
По запросу
14
JET, NEEDLE (P-0M) art. 09494-00921-000
По запросу
15
O RING art. 13246-43011-000
По запросу
16
HOLDER, JET art. 13385-13F00-000
По запросу
17
JET, MAIN (120) art. 09491-24026-000
По запросу
18
VALVE ASSY, NEEDLE art. 13370-04F01-000
По запросу
19
SCREW art. 13602-05A10-000
По запросу
20
SCREW art. 02112-0408A-000
По запросу
21
FLOAT ASSY art. 13250-04F00-000
По запросу
22
.PIN, FLOAT art. 13254-01010-000
По запросу
23
Прокладка Suzuki art. 13258-04F00-000
По запросу
24
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
25
Шайба Suzuki art. 13291-29900-000
По запросу
26
.SPRING, THROTTLE SCREW art. 13268-48700-000
По запросу
27
ADJUSTER (1 1/2) art. 13279-13F00-000
По запросу
28
PLUG art. 13281-05A00-000
По запросу
29
JET art. 09492-17016-000
По запросу
30
JET, MAIN (87.5) art. 09492-87002-000
По запросу
31
JET, MAIN (52.5) art. 09491-52003-000
По запросу
32
JET, PILOT AIR (120) art. 09493-24013-000
По запросу
33
PLUNGER art. 13411-24D00-000
По запросу
34
SPRING art. 13417-07F00-000
По запросу
35
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
36
HOLDER, GUIDE art. 13418-07F00-000
По запросу
37
CAP, CARBURETOR art. 13681-04011-000
По запросу
38
COVER ASSY art. 13502-10F00-000
По запросу
39
SPRING art. 13271-13F00-000
По запросу
40
DIAPHRAGM ASSY art. 13480-13F01-000
По запросу
41
SCREW art. 13601-04148-000
По запросу
42
ADJUST SCREW ASSY art. 13267-13F00-000
По запросу
43
PACKING art. 13285-07F00-000
По запросу
44
SPRING art. 13342-82370-000
По запросу
45
SCREW art. 02112-04107-000
По запросу
46
.SCREW,DRAIN art. 13247-02340-000
По запросу
47
Винт Suzuki art. 13247-33E00-000
По запросу
48
HOSE art. 13686-13F00-000
По запросу
49
CLIP art. 13671-06A10-000
По запросу
50
HOSE art. 13686-13F11-000
По запросу
51
CLIP art. 13671-13F00-000
По запросу
52
HOSE art. 13683-20B01-000
По запросу
53
.CLIP art. 09401-08410-000
По запросу
