модель 2009 года
- Модель RM-Z 450
- Код модели RM-Z450

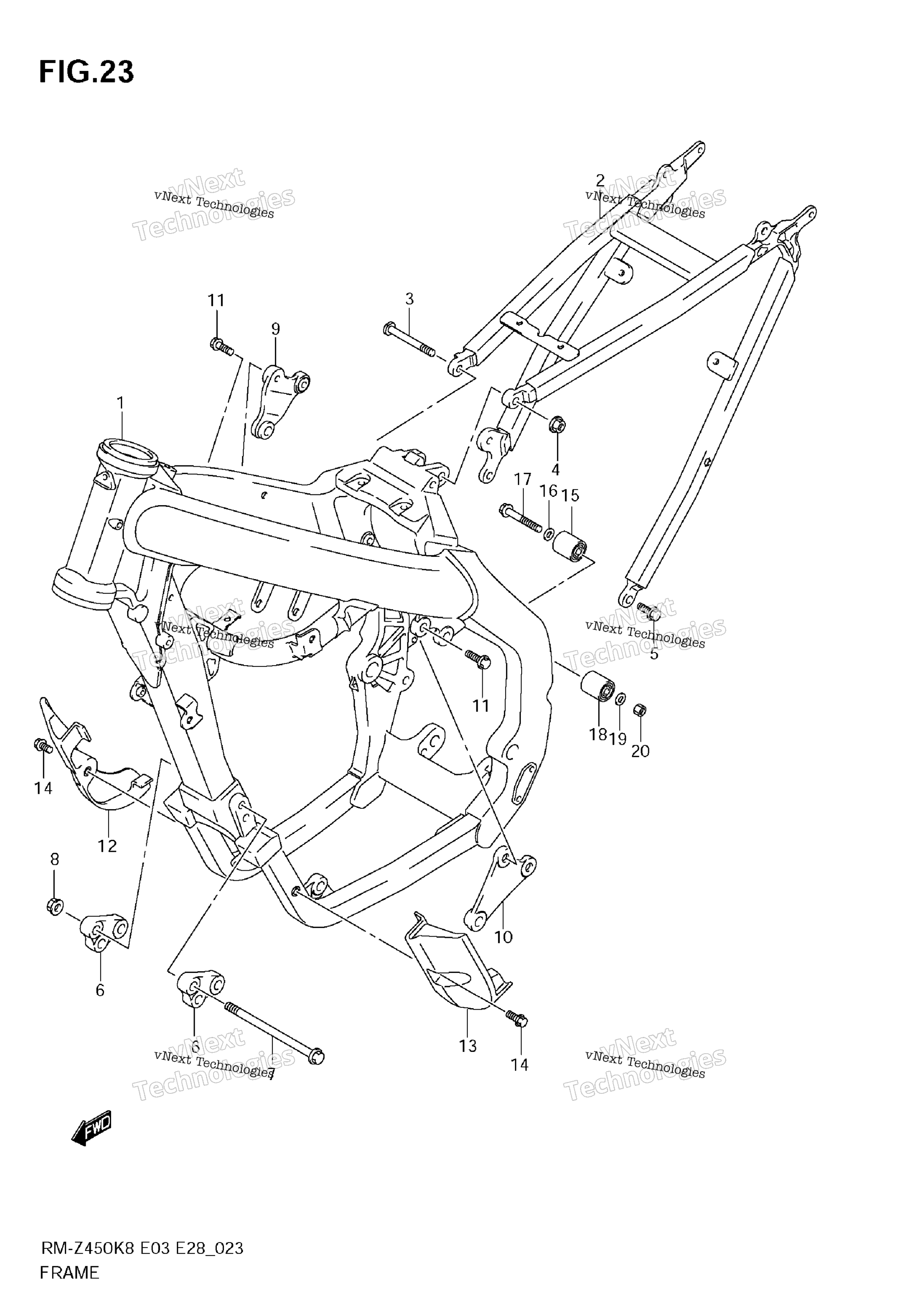

Схема рамы для RM-Z450
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME art. 41100-28H00-000
По запросу
2
RAIL, SEAT MODEL K8 art. 41200-28H00-000
По запросу
2
RAIL, SEAT MODEL K9 art. 41200-28H10-000
По запросу
3
BOLT, UPPER MODEL K9 art. 41311-28H10-000
По запросу
4
NUT art. 08319-3108A-000
По запросу
5
BOLT, LOWER art. 09103-08426-000
По запросу
6
BRACKET, ENGINE MOUNT FRONT art. 41991-28H00-000
По запросу
7
BOLT, FRONT art. 09103-10403-000
По запросу
8
NUT art. 09159-10115-000
По запросу
9
BRACKET, ENGINE MOUNT UPPER RH art. 41930-28H30-000
По запросу
10
BRACKET, ENGINE MOUNT UPPER LH art. 41940-28H30-000
По запросу
11
BOLT, UPPER art. 09103-08404-000
По запросу
12
PROTECTOR, FRONT RH art. 42520-28H01-000
По запросу
13
PROTECTOR, FRONT LH art. 42530-28H00-000
По запросу
14
BOLT art. 09116-06177-000
По запросу
15
ROLLER, CHAIN UPPER art. 43910-37F00-000
По запросу
16
WASHER, UPPER art. 09181-08167-000
По запросу
17
BOLT, UPPER art. 09103-08207-000
По запросу
18
ROLLER, CHAIN LOWER art. 43910-35G00-000
По запросу
19
WASHER, LOWER art. 09181-08111-000
По запросу
20
NUT, LOWER art. 08319-2108A-000
По запросу
