модель 2009 года
- Модель RM-Z 450
- Код модели RM-Z450K9

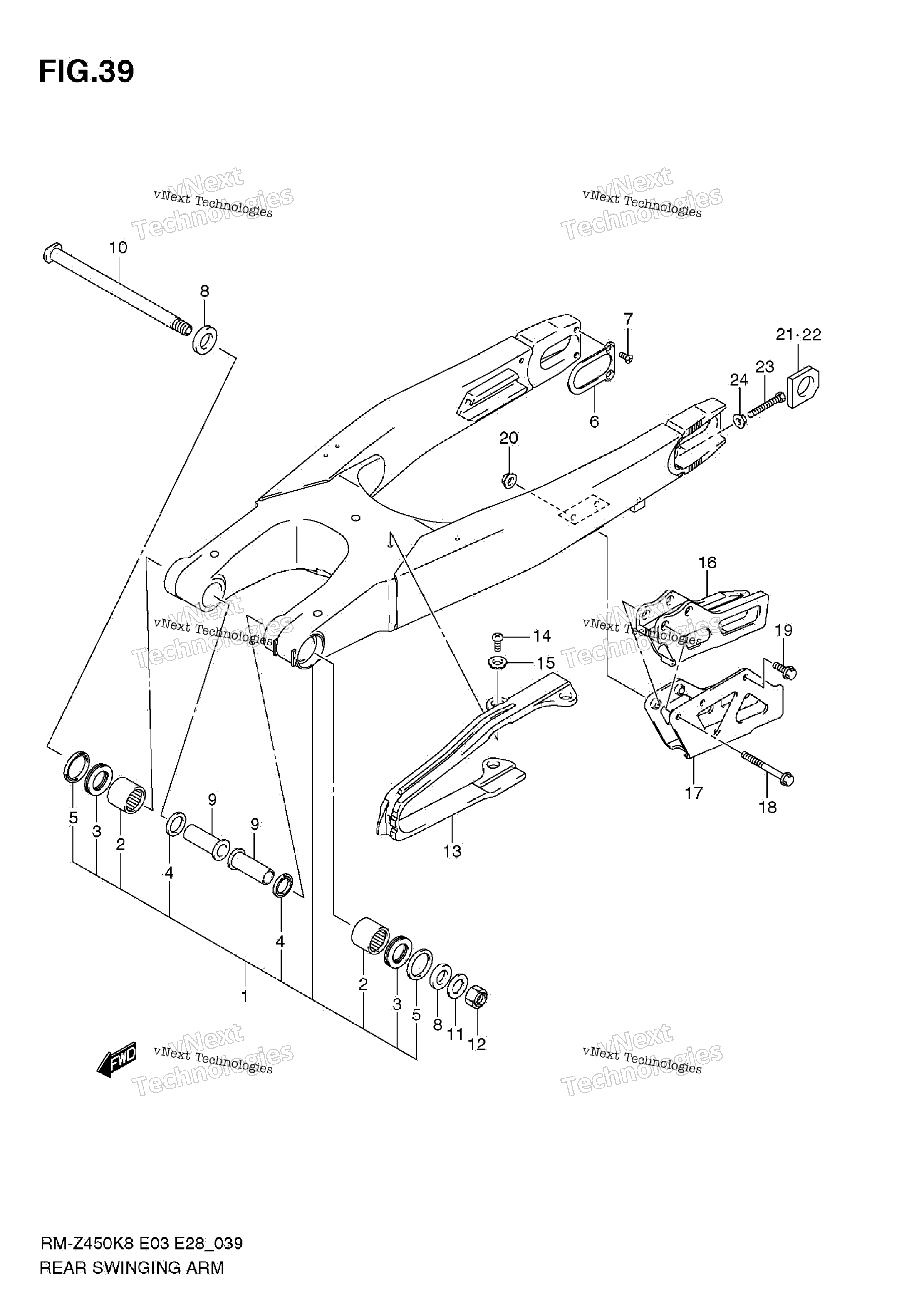

Схема задний Swinging Arm (Rm Z450 K8 / K9) для RM-Z450K9
Схема
Детали
Номер
Наименование детали
Цена
1
SWINGING ARM ASSY, REAR art. 61000-28H00-000
По запросу
2
BEARING (22X29X30) art. 09263-22017-000
По запросу
3
BEARING (22X35X2) art. 09263-22064-000
По запросу
4
SEAL (22X29X4) art. 09285-22006-000
По запросу
5
.SEAL RR SWGARM PIVOT OUTER ( art. 61262-36E00-000
По запросу
6
PLATE, SWINGINGARM, REAR art. 61128-35G00-000
По запросу
7
SCREW art. 02122-0410B-000
По запросу
8
SPACER, PIVOT OUTER art. 61251-36E01-000
По запросу
9
SPACER, PIVOT INNER art. 61252-37F01-000
По запросу
10
SHAFT, PIVOT art. 61211-28H00-000
По запросу
11
WASHER art. 08322-0116B-000
По запросу
12
NUT art. 09159-16007-000
По запросу
13
BUFFER, CHAIN TOUCH DEFENSE art. 61273-37F10-000
По запросу
14
SCREW art. 02112-0508B-000
По запросу
15
WASHER art. 09169-05022-000
По запросу
16
GUIDE, CHAIN art. 61341-35G10-000
По запросу
17
PLATE CHAIN GUIDE art. 61342-37F00-000
По запросу
18
BOLT (6X45) art. 09103-06242-000
По запросу
19
BOLT (6X12) art. 09103-06233-000
По запросу
20
NUT art. 08316-1006B-000
По запросу
21
WASHER, CHAIN ADJUSTER RH art. 61445-28H00-000
По запросу
22
WASHER, CHAIN ADJUSTER LH art. 61446-28H00-000
По запросу
23
BOLT (8X50) art. 09100-08287-000
По запросу
24
NUT art. 09159-08034-000
По запросу
