модель 2009 года
- Модель SFV650 Gladius
- Код модели SFV650

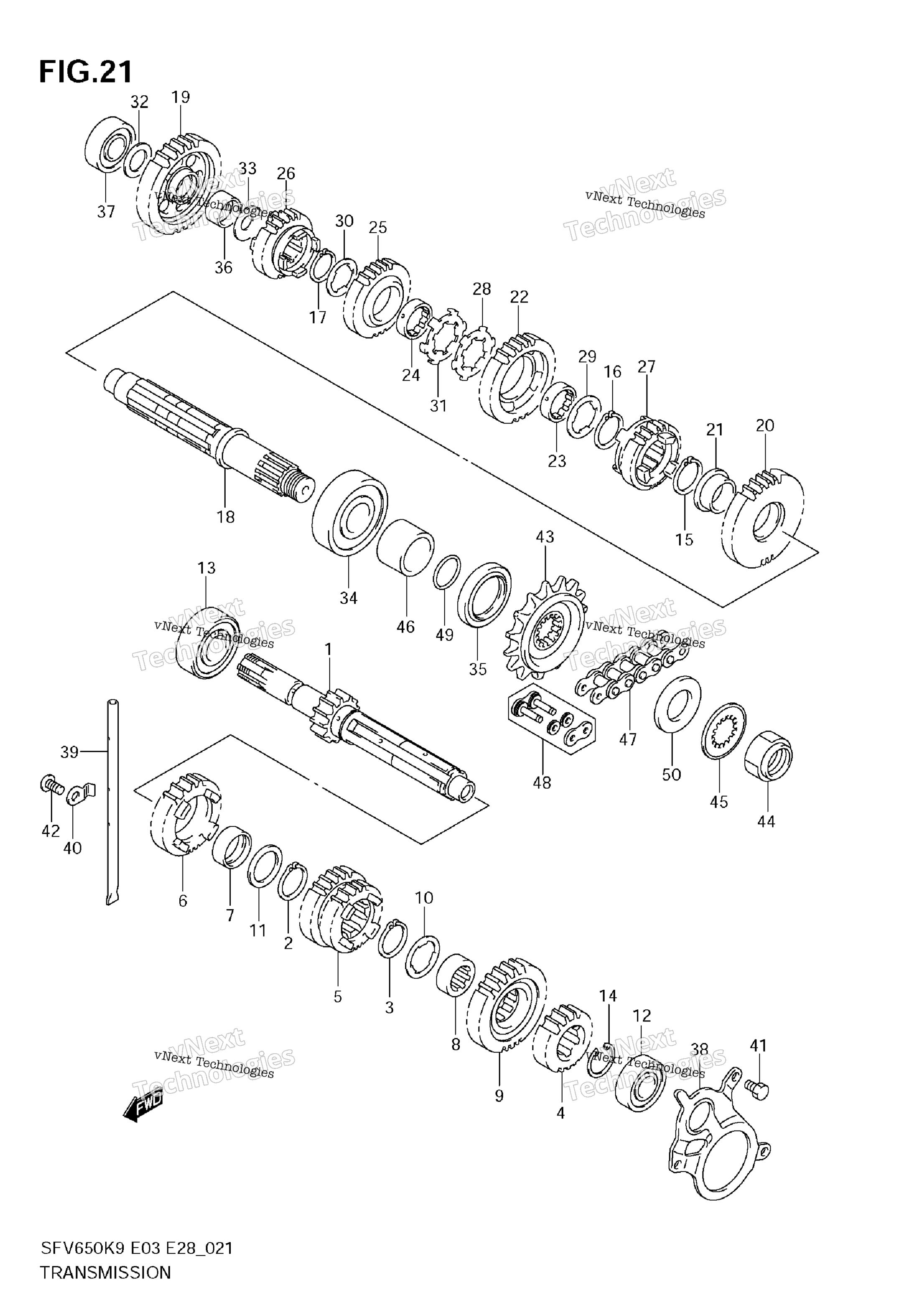

Схема трансмиссии для SFV650
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:13) art. 24120-27G00-000
По запросу
2
CIRCLIP art. 24127-19F00-000
По запросу
3
CIRCLIP art. 24127-19F00-000
По запросу
4
GEAR, 2ND DRIVE (NT:18) art. 24221-20F10-000
По запросу
5
GEAR, 3RD & 4TH DRIVE art. 24231-20F10-000
По запросу
6
GEAR, 5TH DRIVE (NT:26) art. 24251-20F02-000
По запросу
7
BUSH art. 24252-19F00-000
По запросу
8
BUSH, 6TH DRIVE GEAR art. 24252-38A10-000
По запросу
9
GEAR, 6TH DRIVE (NT:27) art. 24261-20F00-000
По запросу
10
LOCK WASHER (25.1X33X1.0) art. 09167-25021-000
По запросу
11
Шайба Suzuki art. 09181-25167-000
от 420 ₽
12
BEARING, CNTR SHAFT, L art. 09262-17046-000
По запросу
13
Подшипник Suzuki art. 09262-20145-000
По запросу
14
RING, 2ND DRIVE GEAR art. 09380-25012-000
По запросу
15
CIRCLIP art. 24127-19F00-000
По запросу
16
CIRCLIP art. 24127-19F00-000
По запросу
17
CIRCLIP art. 24127-19F00-000
По запросу
18
SHAFT, DRIVE art. 24130-44H00-000
По запросу
19
GEAR, 1ST DRIVEN art. 24311-44H00-000
По запросу
20
GEAR, 2ND DRIVEN art. 24321-44H00-000
По запросу
21
BUSH, 2ND DRIVEN GEAR art. 24322-19F00-000
По запросу
22
GEAR, 3RD DRIVEN art. 24331-44H00-000
По запросу
23
BUSH, DRIVEN GEAR art. 24332-24510-000
По запросу
24
BUSH, DRIVEN GEAR art. 24332-24510-000
По запросу
25
GEAR, 4TH DRIVEN art. 24341-44H00-000
По запросу
26
GEAR, 5TH DRIVEN art. 24351-44H00-000
По запросу
27
GEAR, 6TH DRIVEN art. 24361-44H00-000
По запросу
28
WASHER,LOCK (25.1X41X1.5) art. 09167-25013-000
По запросу
29
LOCK WASHER (25.1X33X1.0) art. 09167-25021-000
По запросу
30
LOCK WASHER (25.1X33X1.0) art. 09167-25021-000
По запросу
31
WASHER (25.1X37X2.5) art. 09169-25001-000
По запросу
32
WASHER, 1ST DRIVEN GEAR art. 09181-17195-000
По запросу
33
WASHER, 1ST DRIVEN GEAR art. 09181-20195-000
По запросу
34
BEARING, DRIVE SHAFT, L art. 09262-25125-000
По запросу
35
SEAL, DRIVE SHAFT OIL art. 09283-36011-000
По запросу
36
BUSH, 1ST DRIVEN GEAR art. 09300-20032-000
По запросу
37
BEARING, DRIVE SHAFT, R art. 09262-17023-000
По запросу
38
RETAINER, DRIVE SHAFT OIL SEAL art. 24751-19F10-000
По запросу
39
GUIDE, T/M OIL art. 24881-12C20-000
По запросу
40
RETAINER, TRANSMISSION OIL art. 24885-12C10-000
По запросу
41
Болт Suzuki art. 01500-0612A-000
от 326 ₽
42
SCREW, T/M OIL GUIDE RT art. 02112-0612A-000
По запросу
43
SPROCKET, ENGINE (NT:15) art. 27510-02D11-000
По запросу
44
Гайка Suzuki art. 09159-20004-000
от 2 310 ₽
45
Стопорная шайба Suzuki art. 09167-25027-000
По запросу
46
SPACER, ENGINE SPROCKET art. 27531-19F10-000
По запросу
47
CHAIN ASSY, DRIVE art. 27600-44H00-112
По запросу
48
JOINT SET, CHAIN art. 27620-44H00-000
По запросу
49
Кольцо уплотнительное Suzuki 09280-24010-00 art. 09280-24010-000
от 790 ₽
50
WASHER, ENGINE SPROCKET art. 08211-25442-000
По запросу
