модель 2009 года
- Модель VL800
- Код модели VL800

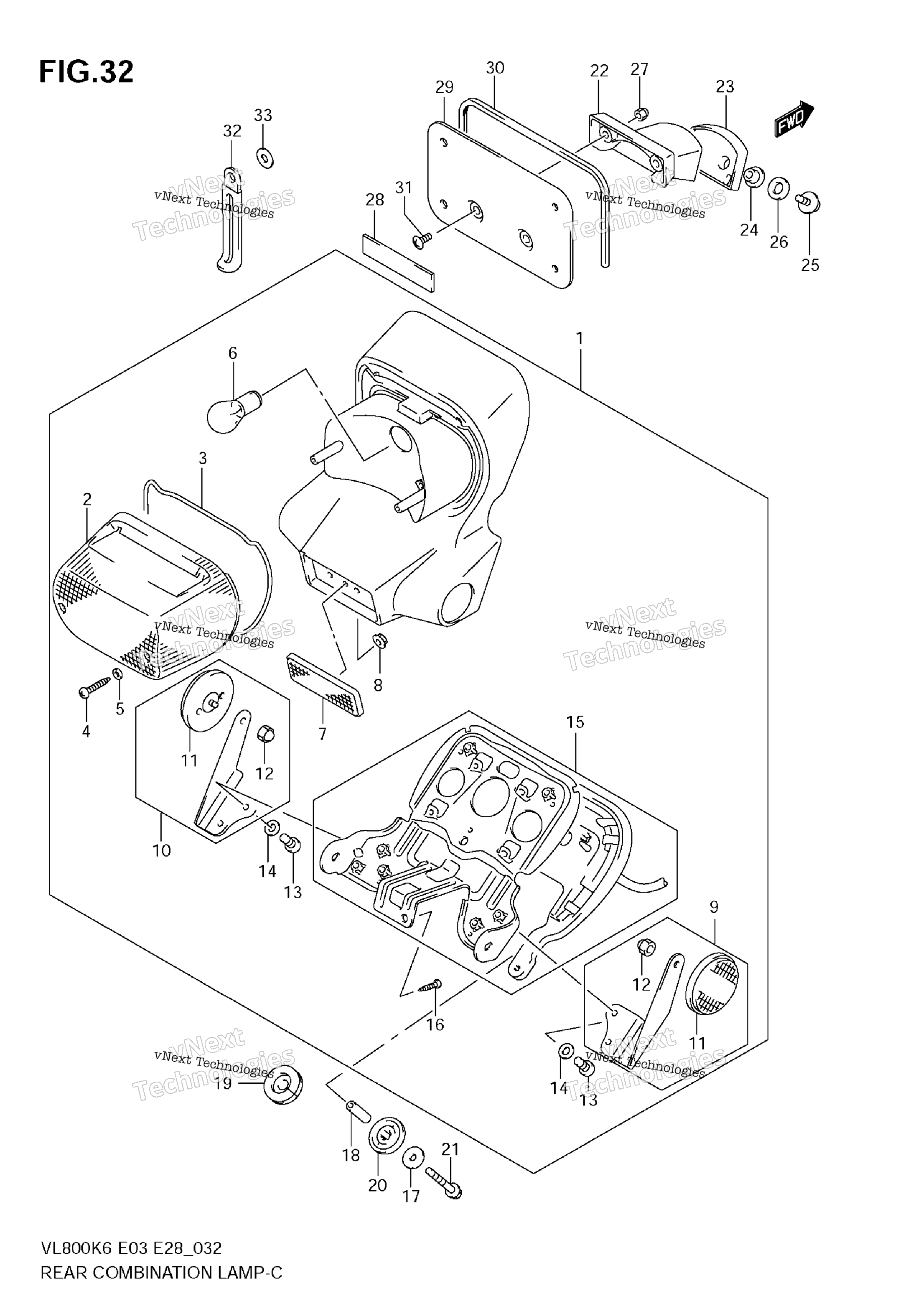

Схема заднего комбинированного фонаря (Model K6/K7/K8) для VL800
Схема
Детали
Номер
Наименование детали
Цена
1
LAMP ASSY, REAR COMB Includes Item(s) 2 - 16 art. 35710-41F61-000
По запросу
2
LENS art. 35712-10F30-000
По запросу
3
GASKET art. 35613-80F00-000
По запросу
4
SCREW art. 03211-04207-000
По запросу
5
PACKING art. 35627-43010-000
По запросу
6
BULB (12V21/5W) art. 09471-12128-000
По запросу
7
Светооотражатель Suzuki art. 35970-07F01-000
от 1 901 ₽
8
Гайка Suzuki art. 08316-2005A-000
от 263 ₽
9
REFLEX REFLECTOR, RH art. 35078-41F30-000
По запросу
10
REFLEX REFLECTOR, LH art. 35079-41F30-000
По запросу
11
REFLEX REFLECTOR art. 35970-14A10-000
По запросу
12
NUT art. 08313-20057-000
По запросу
13
SCREW art. 02112-0512A-000
По запросу
14
LOCK WASHER art. 08321-0105A-000
По запросу
15
SOCKET & CORD ASSY art. 35718-41F00-000
По запросу
16
SCREW art. 03211-0516A-000
По запросу
17
Шайба Suzuki art. 09160-06088-000
от 263 ₽
18
SPACER (6.5X9X23) art. 09180-06275-000
По запросу
19
GROMMET art. 09308-10017-000
По запросу
20
CUSHION art. 09320-09046-000
По запросу
21
BOLT art. 01550-0635B-000
По запросу
22
STAY, LICENSE PLATE HOLDER art. 35928-41F00-000
По запросу
23
CUSHION, HOLDER STAY art. 35929-41F00-000
По запросу
24
SPACER art. 09169-06077-000
По запросу
25
BOLT (L:30) art. 01550-0630B-000
По запросу
26
WASHER (6.5X18X1.6) art. 09160-06109-000
По запросу
27
NUT, LICENSE HOLDER art. 08313-10067-000
По запросу
28
PROTECTOR, HOLDER art. 33652-26E00-000
По запросу
29
HOLDER art. 63461-41F31-000
По запросу
30
MOLDING, LICENSE HOLDER art. 94635-19C00-000
По запросу
31
.SCREW art. 02142-0616B-000
По запросу
32
CLAMP (L:45) art. 09404-06429-000
По запросу
33
WASHER (6.5X16X1.2) art. 09160-06052-000
По запросу
