модель 2009 года
- Модель VS800
- Код модели VS800

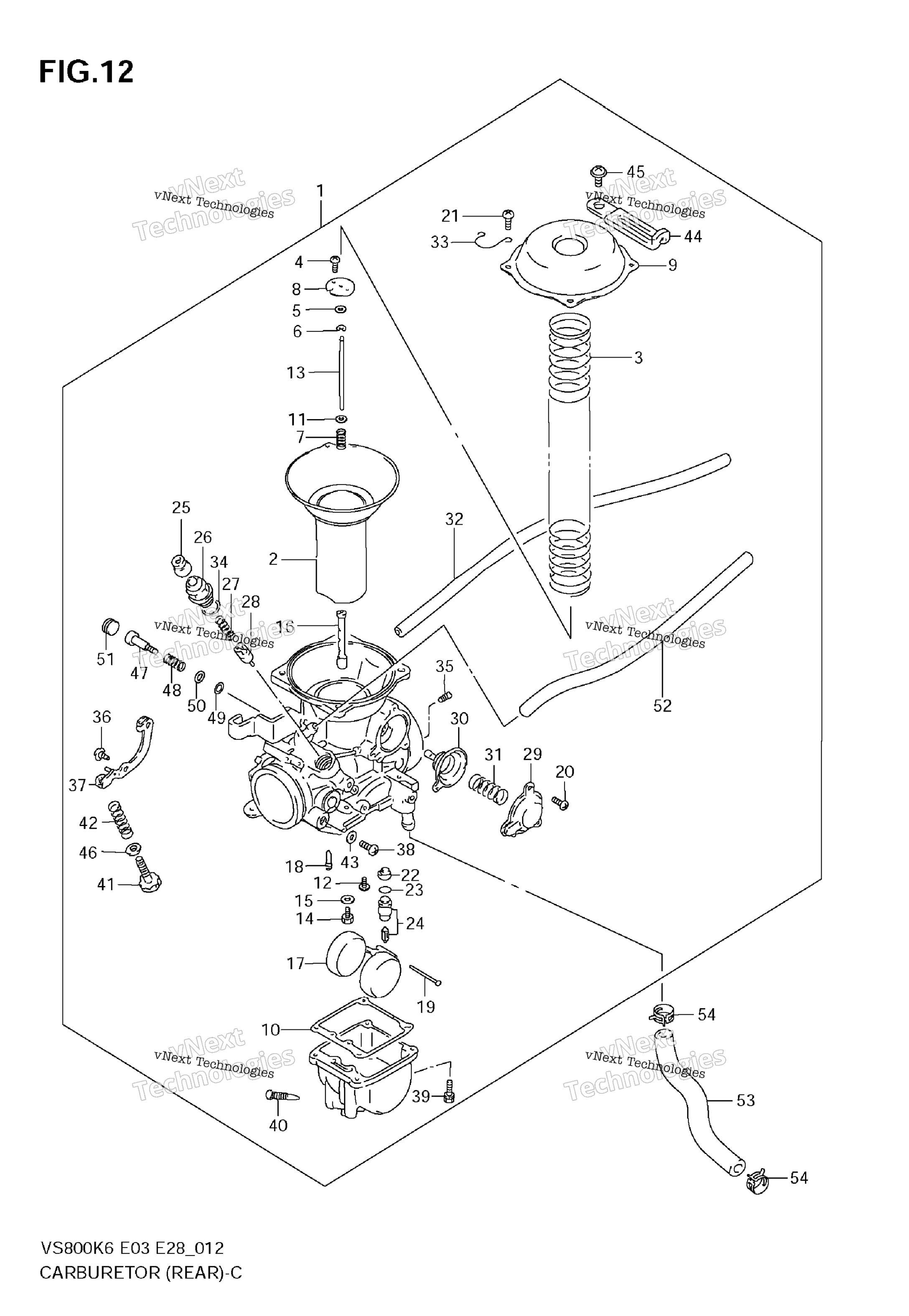

Схема карбюратора (Rear) для VS800
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY, REAR E33; Includes Item(s) 2 - 52 art. 13220-38E52-000
По запросу
1
CARBURETOR ASSY, REAR E3,E28 art. 13220-38E10-000
По запросу
2
DIAPHRAGM ASSY art. 13500-38A10-000
По запросу
3
SPRING art. 13503-38B00-000
По запросу
4
SCREW art. 02112-33073-000
По запросу
5
RING art. 13387-47010-000
По запросу
6
E RING art. 13394-10010-000
По запросу
7
SPRING art. 13388-44030-000
По запросу
8
PLATE art. 13389-37400-000
По запросу
9
COVER art. 13502-45CE0-000
По запросу
10
GASKET art. 13251-38A10-000
По запросу
11
WASHER art. 13382-44030-000
По запросу
12
JET, PILOT (45) art. 09492-45016-000
По запросу
13
NEEDLE, JET (5D35-1) art. 13383-38B00-000
По запросу
14
JET, MAIN (132.5) art. 09491-26012-000
По запросу
15
WASHER art. 13382-03110-000
По запросу
16
JET, NEEDLE (P-7M) art. 09494-00893-000
По запросу
17
FLOAT art. 13252-23010-000
По запросу
18
SCREW art. 13602-05A10-000
По запросу
19
PIN art. 13254-92311-000
По запросу
20
SCREW art. 02112-04107-000
По запросу
21
SCREW art. 02112-0408A-000
По запросу
22
FILTER art. 13376-19F00-000
По запросу
23
Уплотнительное кольцо Suzuki art. 13374-35C00-000
По запросу
24
VALVE ASSY, NEEDLE art. 13370-39A00-000
По запросу
25
CAP art. 13681-04011-000
По запросу
26
HOLDER, GUIDE art. 13418-43410-000
По запросу
27
SPRING art. 13417-22010-000
По запросу
28
PLUNGER ASSY art. 13411-01400-000
По запросу
29
COVER art. 13484-38A10-000
По запросу
30
DIAPHRAGM ASSY art. 13480-05A11-000
По запросу
31
SPRING art. 13481-45C10-000
По запросу
32
HOSE (5X8.2X600) L:600!225 art. 44420-44AR0-000
По запросу
33
CLIP art. 13692-02500-000
По запросу
34
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
35
JET, PILOT AIR (65) art. 09492-65005-000
По запросу
36
SCREW art. 13602-05A30-000
По запросу
37
LEVER ASSY art. 13554-45C20-000
По запросу
38
SCREW art. 02112-0506B-000
По запросу
39
SCREW art. 13601-04148-000
По запросу
40
.SCREW,DRAIN art. 13247-02340-000
По запросу
41
ADJUSTER art. 13267-39E50-000
По запросу
42
SPRING art. 13271-93011-000
По запросу
43
WASHER art. 13523-46110-000
По запросу
44
CLAMP art. 09404-06036-000
По запросу
45
SCREW art. 02142-0408B-000
По запросу
46
WASHER art. 13277-37100-000
По запросу
47
SCREW, AIR (1,1/8) E3,E28 art. 13279-47070-000
По запросу
48
.SPRING art. 13268-47070-000
По запросу
49
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
50
Шайба Suzuki art. 13291-29900-000
По запросу
51
PLUG art. 13281-05A00-000
По запросу
52
HOSE E33 art. 13683-38E51-000
По запросу
53
HOSE, FUEL (PUMP & CARB) art. 13683-38E01-000
По запросу
54
CLIP art. 09401-11415-000
По запросу
