модель 2009 года
- Модель VZ1500
- Код модели VZ1500

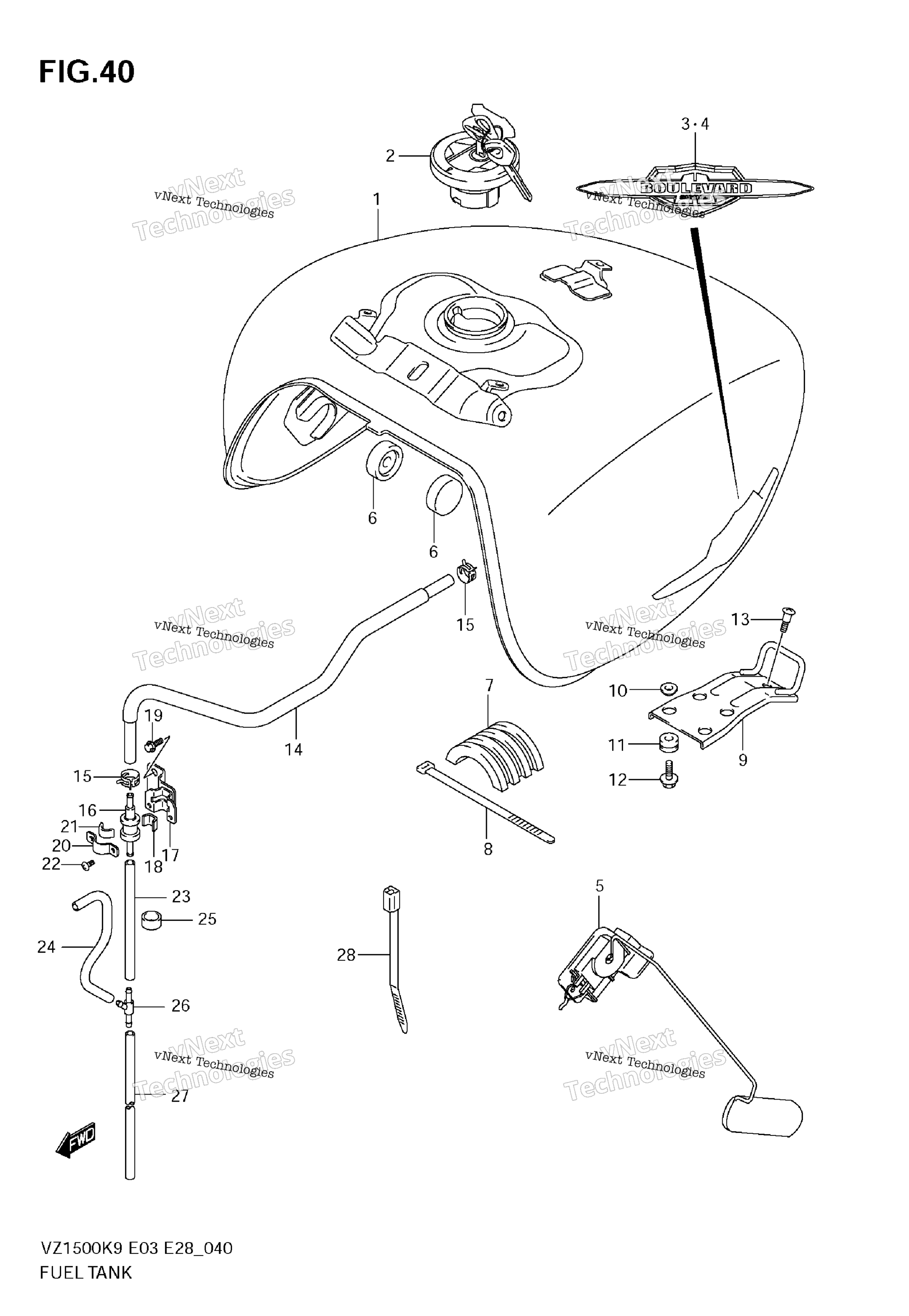

Схема топливного бака для VZ1500
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (RED) art. 44100-40H20-YHL
По запросу
1
TANK ASSY, FUEL (BLUE) art. 44100-40H20-YSF
По запросу
1
TANK ASSY, FUEL (BLACK) art. 44100-40H20-YAY
По запросу
2
CAP SET, FUEL TANK art. 44200-39841-000
По запросу
3
Наклейка ( шильдик ) на бак Suzuki art. 68111-40H00-000
от 6 279 ₽
4
Наклейка ( шильдик ) на бак Suzuki art. 68121-40H00-000
от 6 279 ₽
5
GAUGE ASSY, FUEL TANK art. 34810-40H00-000
По запросу
6
Кольцо уплотнительное Suzuki 09329-10026 art. 09329-10026-000
По запросу
7
CUSHION, SIDE art. 44541-04F00-000
По запросу
8
CLAMP art. 09407-30402-000
По запросу
9
BRACKET, REAR art. 44530-40H00-000
По запросу
10
WASHER (6.3X17X1.6) art. 09169-06062-000
По запросу
11
CUSHION, REAR art. 09320-08527-000
По запросу
12
BOLT, BRACKET art. 09116-06192-000
По запросу
13
BOLT, TANK REAR art. 01550-0812A-000
По запросу
14
HOSE, TANK & VALVE art. 44434-40H10-000
По запросу
15
CLIP art. 09401-11413-000
По запросу
16
VALVE, BREATHER art. 44240-38A00-000
По запросу
17
BRACKET Includes Item(s) 18 art. 44880-40H00-000
По запросу
18
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
19
BOLT art. 01547-0610A-000
По запросу
20
PLATE FUEL TANK BREATHER NO.2 Includes Item(s) 21 art. 44892-24A00-000
По запросу
21
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
22
SCREW art. 02142-0408A-000
По запросу
23
HOSE, UPPER (L600!100) art. 09352-50006-600
По запросу
24
HOSE, SIDE art. 44424-15H11-000
По запросу
25
HOSE, JOINT (L600!10) art. 09352-13162-600
По запросу
26
3 WAY art. 09367-06007-000
По запросу
27
HOSE, LOWER (L600!250) art. 44420-44AR0-000
По запросу
28
CLAMP art. 09407-19401-000
По запросу
