модель 2011 года
- Модель LS650
- Код модели LS650L1

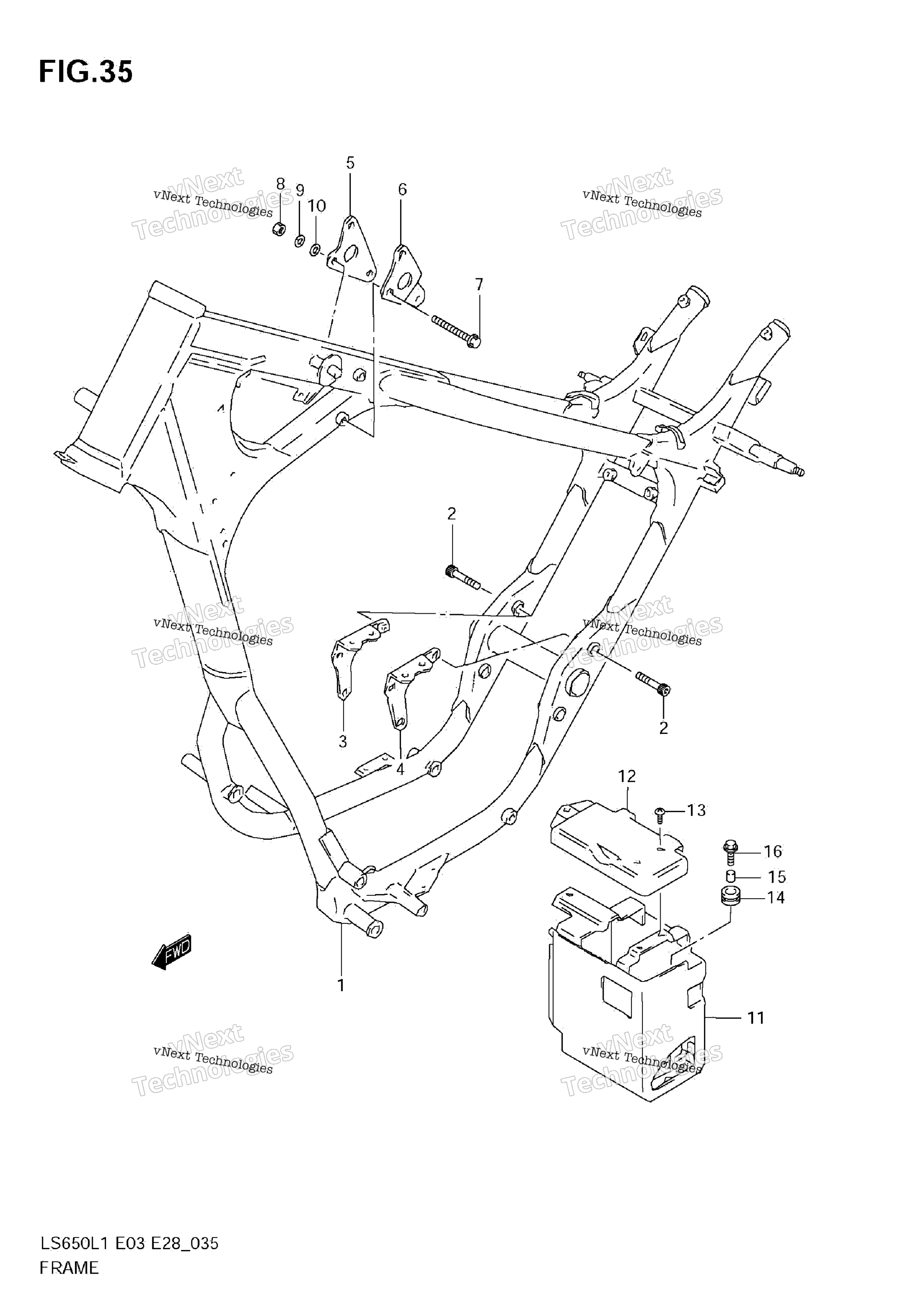

Схема рамы (Ls650l1 E28) для LS650L1
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLACK) art. 41100-24B01-019
По запросу
2
BOLT (8X40) art. 09106-08074-000
По запросу
3
PLATE, ENGINE MOUNTING NO.4 RH (BLACK) art. 41970-24B00-019
По запросу
4
PLATE, ENGINE MOUNTING NO.4 LH (BLACK) art. 41980-24B00-019
По запросу
5
PLATE, ENGINE MOUNTING NO.5 RH (BLACK) art. 41991-24B00-019
По запросу
6
PLATE, ENGINE MOUNTING NO.5 LH (BLACK) art. 41992-24B00-019
По запросу
7
BOLT (8X72) art. 09103-08279-000
По запросу
8
NUT art. 08319-2108A-000
По запросу
9
LOCK WASHER art. 08321-0108B-000
По запросу
10
WASHER art. 08322-0108B-000
По запросу
11
HOLDER, BATTERY art. 41540-24B01-000
По запросу
12
COVER, BATTERY art. 41576-24B01-000
По запросу
13
SCREW, COVER art. 02142-04107-000
По запросу
14
CUSHION art. 09320-08510-000
По запросу
15
SPACER (6.5X9X7.2) art. 09180-06260-000
По запросу
16
BOLT (6X20) art. 09116-06010-000
По запросу
Другие схемы модели
Рама (Ls650l1 E28)
