модель 2011 года
- Модель RM-Z 450
- Код модели RM-Z450K9

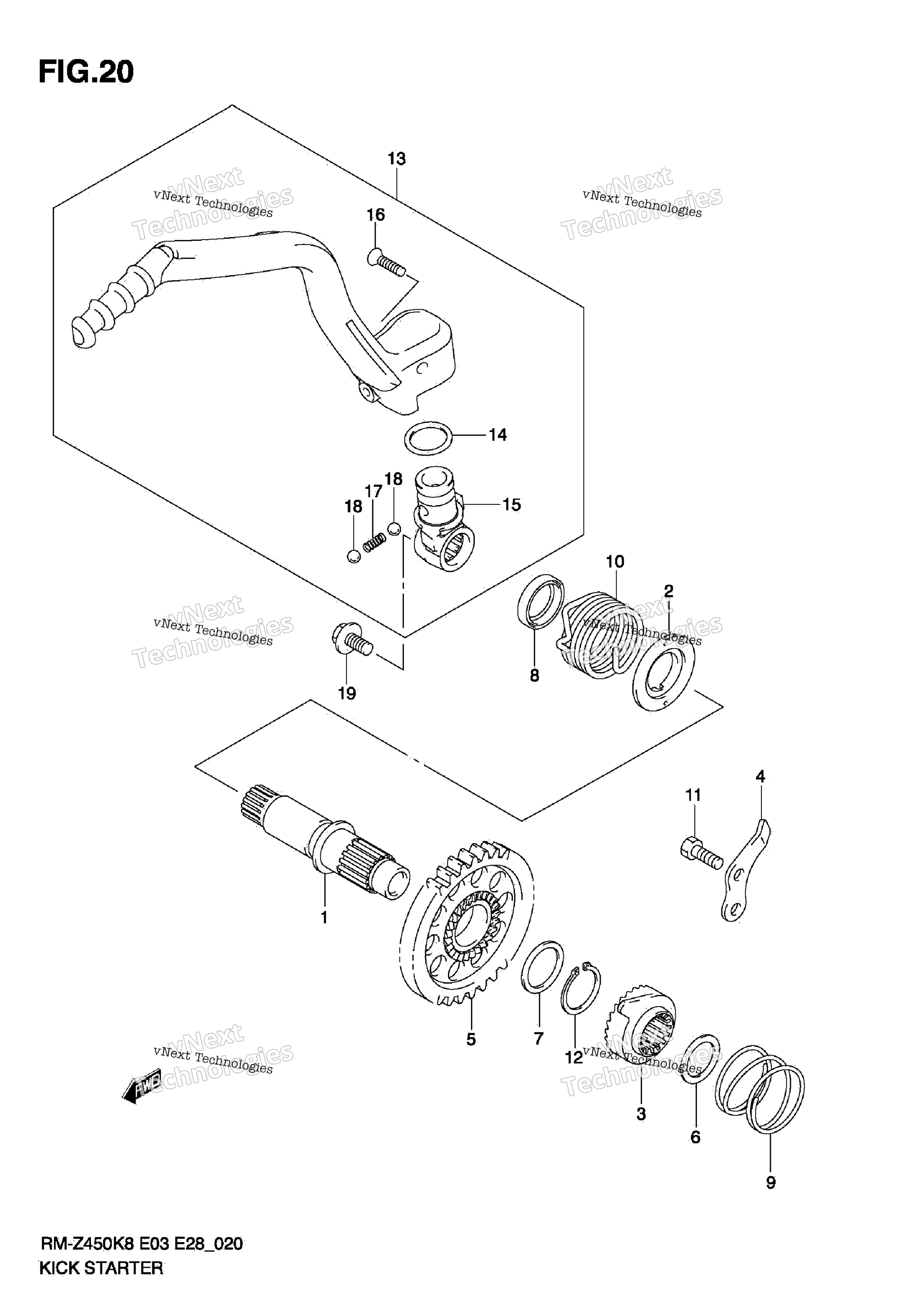

Схема kick Starter (Rm Z450 K8 / K9) для RM-Z450K9
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, KICK STARTER art. 26211-35G00-000
По запросу
2
GUIDE, KICK STARTER SFT SPRING art. 26221-35G00-000
По запросу
3
STARTER, KICK art. 26231-35G00-000
По запросу
4
GUIDE, KICK STARTER art. 26232-35G00-000
По запросу
5
GEAR, KICK STARTER DRIVE NT:32 art. 26240-35G00-000
По запросу
6
WASHER (17X24X0.5) art. 09181-17130-000
По запросу
7
WASHER (20X26X1.0) art. 09181-20139-000
По запросу
8
SEAL (20X27X5) art. 09283-20031-000
По запросу
9
SPRING art. 09440-32002-000
По запросу
10
SPRING art. 09448-38007-000
По запросу
11
BOLT art. 01500-0612B-000
По запросу
12
CIRCLIP art. 08331-3120A-000
По запросу
13
LEVER ASSY, KICK STARTER art. 26300-28H01-000
По запросу
14
O RING, KICK STARTER LEVER art. 26313-28E21-000
По запросу
15
JOINT, KICK STARTER LEVER art. 26331-28H00-000
По запросу
16
SCREW (6X27.5) art. 09127-06016-000
По запросу
17
SPRING art. 09440-05031-000
По запросу
18
BALL art. 06111-07004-000
По запросу
19
BOLT (8X14) art. 09103-08253-000
По запросу
