модель 2011 года
- Модель RM-Z 450
- Код модели RM-Z450L1

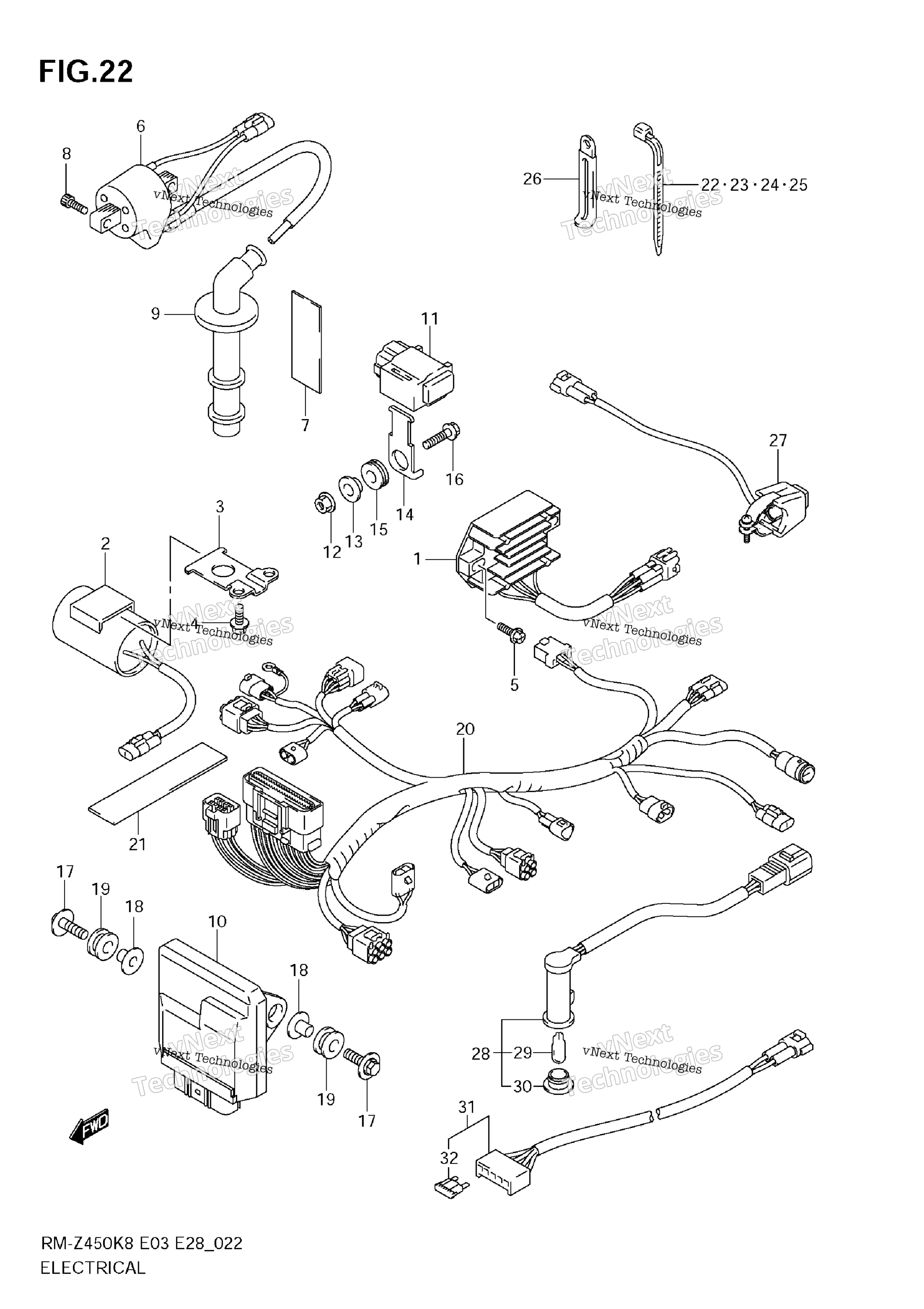

Схема электрооборудования (Rm-Z450 K8/K9) для RM-Z450L1
Схема
Детали
Номер
Наименование детали
Цена
1
RECTIFIER ASSY K9 %JS1RL42A000504732 art. 32800-87K10-000
По запросу
1
RECTIFIER ASSY K9 JS1RL42A000504733% art. 32800-28H00-000
По запросу
2
CONDENSER ASSY art. 33640-28H00-000
По запросу
3
BRACKET, CONDENSER art. 33641-28H00-000
По запросу
4
BOLT (6X10) art. 09103-06188-000
По запросу
5
BOLT K8/K9 %JS1RL42A000504732 art. 02162-0625A-000
По запросу
5
BOLT K9 JS1RL42A000504733% art. 02162-0620C-000
По запросу
6
COIL ASSY, IGNITION art. 33410-35G10-000
По запросу
7
PROTECTOR, IGNITION COIL art. 33652-29F00-000
По запросу
8
BOLT art. 07130-0620A-000
По запросу
9
CAP ASSY, SPARK PLUG art. 33510-28H00-000
По запросу
10
CONTROL UNIT, FI K9 art. 32920-28H20-000
По запросу
10
CONTROL UNIT, FI K8 art. 32920-28H01-000
По запросу
11
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
12
Гайка Suzuki art. 08316-1006A-000
По запросу
13
.SPACER (6.2X8.4X10.9) art. 09180-06331-000
По запросу
14
BRACKET, FUEL CUT art. 33961-28H00-000
По запросу
15
CUSHION (8X18X10) art. 09320-08501-000
По запросу
16
BOLT art. 01547-0620A-000
По запросу
17
BOLT (6X20) art. 09116-06182-000
По запросу
18
.SPACER (6.2X8.4X10.9) art. 09180-06331-000
По запросу
19
CUSHION art. 09320-08517-000
По запросу
20
HARNESS, WIRING K9 art. 36610-28H20-000
По запросу
20
HARNESS, WIRING K8 art. 36610-28H00-000
По запросу
21
PROTECTOR, HARNESS 20X90X1.0 art. 33652-26E00-000
По запросу
22
CLAMP (L:95) art. 09407-11401-000
По запросу
23
CLAMP (L:125) art. 09407-14403-000
По запросу
24
CLAMP (L:165) art. 09407-18402-000
По запросу
25
CLAMP (L:235) art. 09407-25401-000
По запросу
26
CLAMP (L:45) art. 09404-06429-000
По запросу
27
SWITCH ASSY, ENGINE STOP art. 37820-36E00-000
По запросу
28
LAMP ASSY, FI INDICATOR OPT art. 36380-28H00-000
По запросу
29
BULB (12V 3.4W,T10) OPT art. 09471-12028-000
По запросу
30
LENS (RED) OPT art. 36321-28H00-000
По запросу
31
WIRE, BATTERY OPT art. 36890-28H00-000
По запросу
32
FUSE (10A) OPT art. 09481-10101-000
По запросу
