модель 2012 года
- Модель DL650 V-STROM
- Код модели DL650AL2

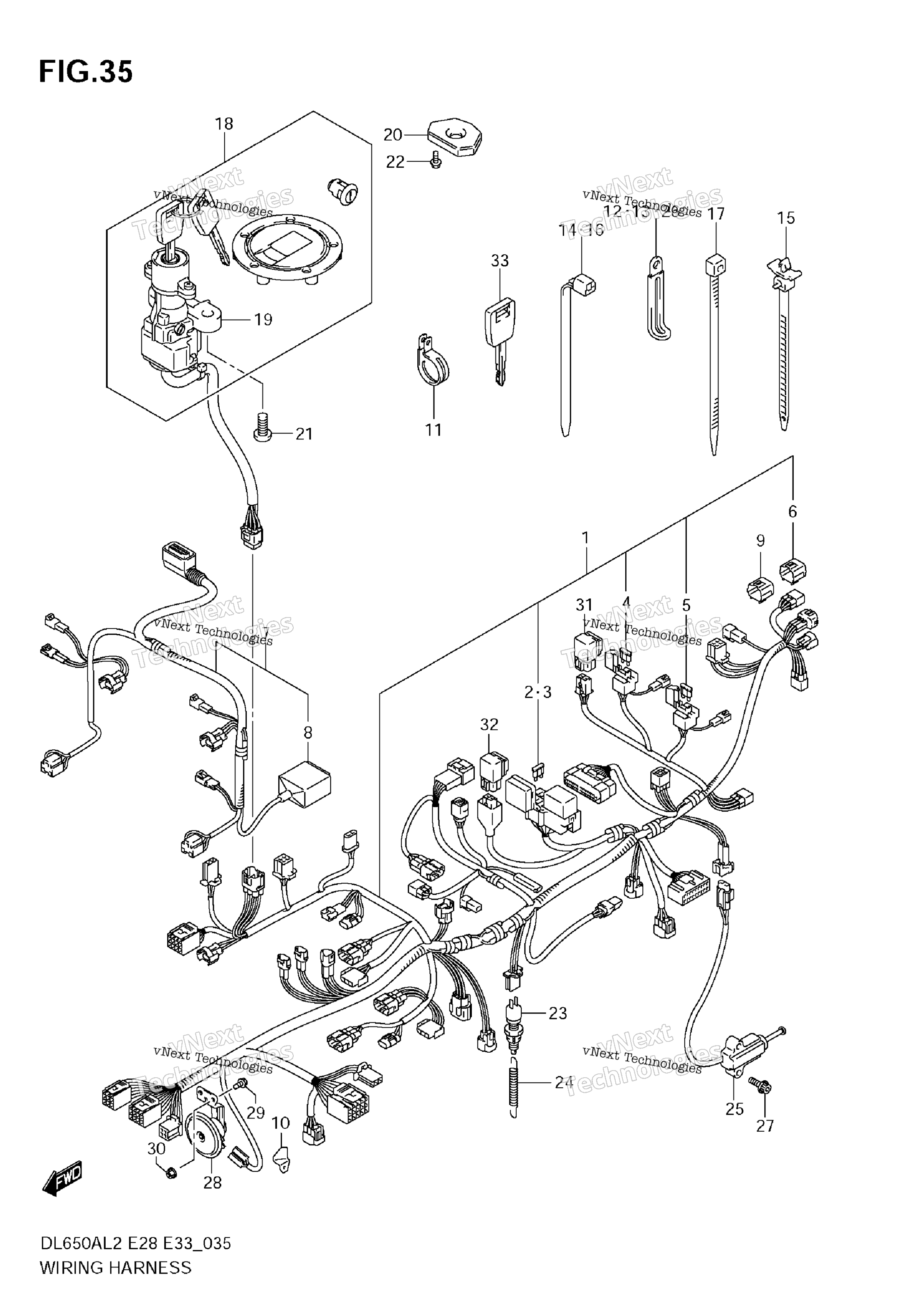

Схема жгута проводов (E33) для DL650AL2
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING art. 36610-11J90-000
По запросу
2
FUSE (10A) art. 09481-10501-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
4
FUSE (15A) art. 09481-15101-000
По запросу
5
FUSE (25A) art. 09481-25103-000
По запросу
6
CAP, CO ADJ art. 36654-06J10-000
По запросу
7
HARNESS, WIRING NO.2 art. 36620-11J02-000
По запросу
8
CAP art. 36618-47H00-000
По запросу
9
CAP, TS art. 36654-06J01-000
По запросу
10
GUIDE, WIRING HARNESS art. 36711-11J00-000
По запросу
11
CLAMP art. 09403-26401-000
По запросу
12
CLAMP (L:45) art. 09404-06429-000
По запросу
13
CLAMP (L:80) art. 09404-06036-000
По запросу
14
CLAMP (L:125) art. 09407-14403-000
По запросу
15
CLAMP (L:120) art. 09407-17402-000
По запросу
16
CLAMP (L:165) art. 09407-18402-000
По запросу
17
CLAMP (L:145) art. 09407-14407-000
По запросу
18
LOCK SET art. 37000-11862-000
По запросу
19
LOCK ASSY, STEERING art. 37100-11J11-000
По запросу
20
COVER, STEERING LOCK art. 37180-15HA0-000
По запросу
21
BOLT (8X20) art. 09139-08016-000
По запросу
22
BOLT art. 01547-0512B-000
По запросу
23
SWITCH ASSY, STOP LAMP art. 37740-45D00-000
По запросу
24
SPRING art. 09443-06012-000
По запросу
25
SWITCH ASSY, SIDE STAND art. 37840-06G01-000
По запросу
26
CLAMP (L:45) art. 09404-06429-000
По запросу
27
.BOLT art. 01550-0616B-000
По запросу
28
HORN ASSY art. 38500-11J00-000
По запросу
29
BOLT (6X16) art. 09118-06017-000
По запросу
30
NUT art. 08316-1006B-000
По запросу
31
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
32
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
33
KEY, BLANK OPT art. 37146-11J00-000
По запросу
