модель 2012 года
- Модель GSX-R1000
- Код модели GSX-R1000L2

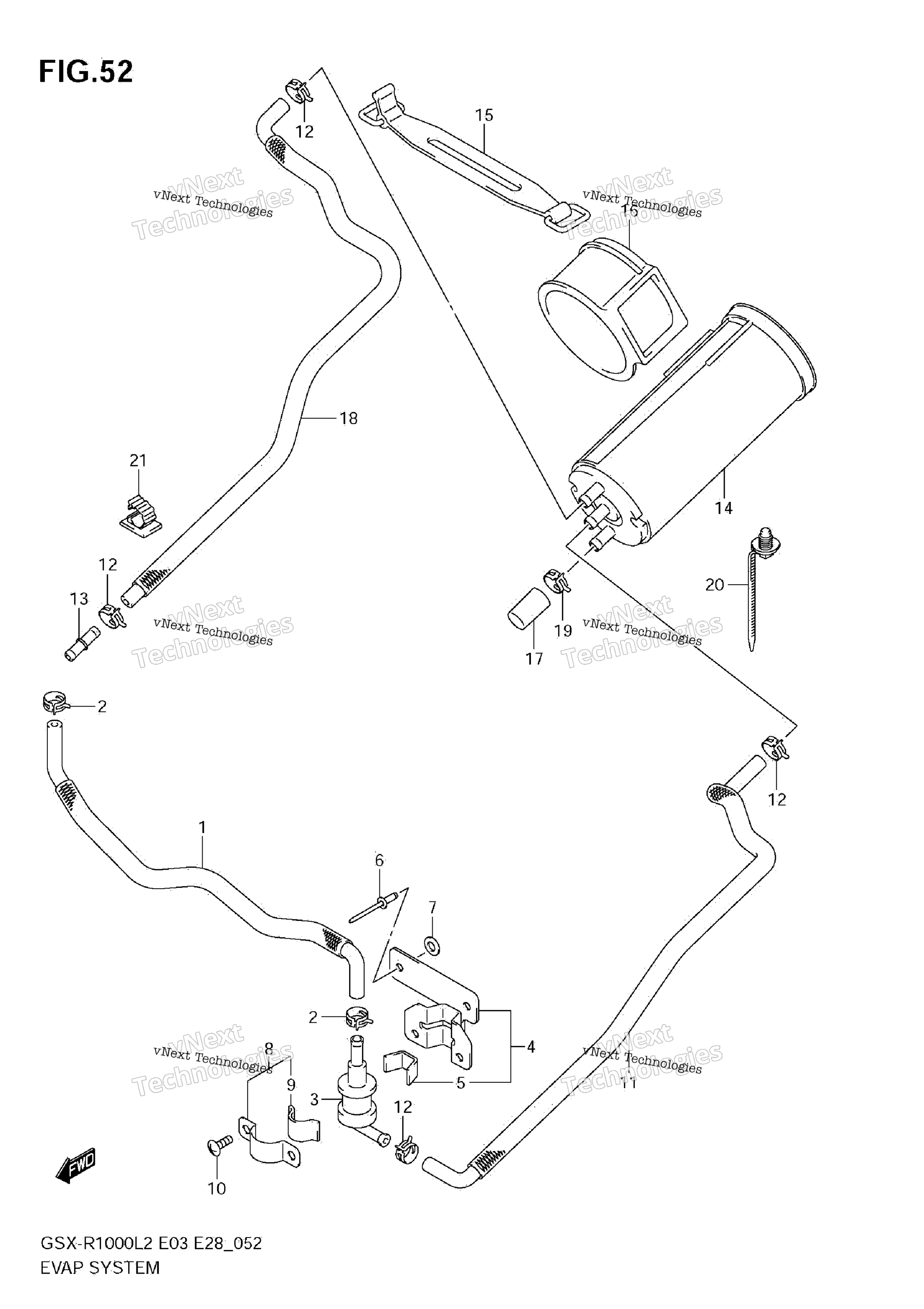

Схема системы испарения (Gsx-R1000 L2 E33) для GSX-R1000L2
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, TANK BREATHER VALVE art. 44434-47H00-000
По запросу
2
CLIP art. 09401-11413-000
По запросу
3
VALVE FUEL TANK BREATHER art. 44240-17C00-000
По запросу
4
PLATE, BRTHR VALVE art. 44890-47H00-000
По запросу
5
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
6
RIVET art. 09229-04038-000
По запросу
7
WASHER art. 08322-0104A-000
По запросу
8
PLATE FUEL TANK BREATHER NO.2 art. 44892-24A00-000
По запросу
9
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
10
SCREW art. 02142-0408A-000
По запросу
11
HOSE, VALVE & 2 WAY VALVE art. 44435-47H00-000
По запросу
12
CLIP art. 09401-11413-000
По запросу
13
JOINT art. 09367-06009-000
По запросу
14
CANISTER art. 17210-15H00-000
По запросу
15
BAND, CANISTER art. 44881-47H00-000
По запросу
16
CUSHION, CANISTER art. 44883-47H00-000
По запросу
17
CAP art. 09251-07005-000
По запросу
18
HOSE, PURGE art. 44436-47H00-000
По запросу
19
CLIP art. 09401-12404-000
По запросу
20
CLAMP (L:154) art. 09407-17403-000
По запросу
21
CLAMP art. 09403-14311-000
По запросу
