модель 2012 года
- Модель GSX-R600
- Код модели GSX-R600L2

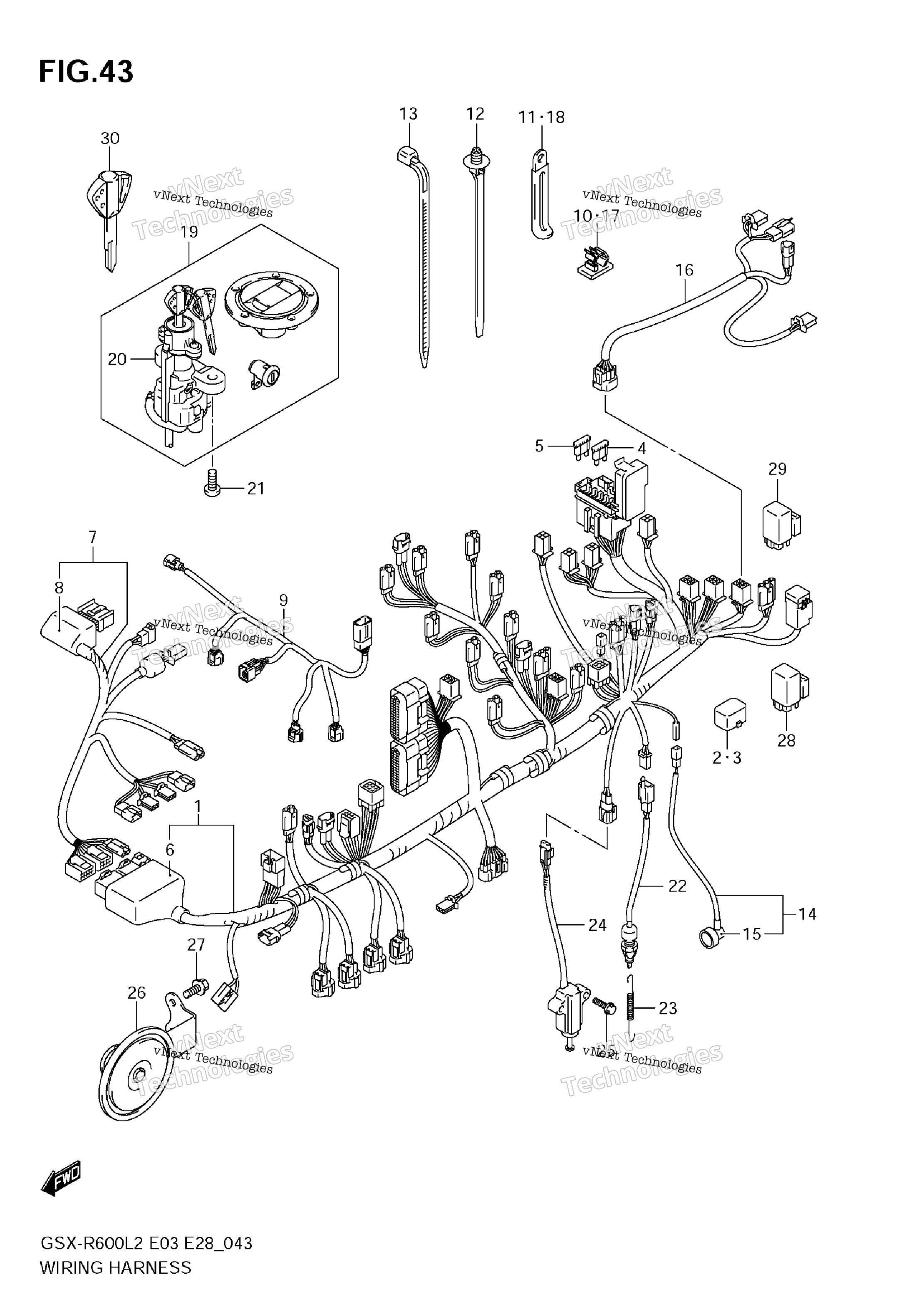

Схема жгута проводов (Gsx-R600l2 E33) для GSX-R600L2
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING NO.1 art. 36610-14J90-000
По запросу
2
CAP, TS art. 36654-06J01-000
По запросу
3
CAP, CO ADJ art. 36654-06J10-000
По запросу
4
FUSE (10A) art. 09481-10501-000
По запросу
5
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
6
COVER, CONNECTOR art. 36618-18G00-000
По запросу
7
HARNESS, WIRING NO.2 art. 36620-14J11-000
По запросу
8
COVER, CONNECTOR art. 36618-47H00-000
По запросу
9
HARNESS, WIRING NO.3 art. 36630-14J11-000
По запросу
10
CLAMP (L:95) art. 09407-11401-000
По запросу
11
CLAMP (L:145) art. 09407-14407-000
По запросу
12
CLAMP (L:154) art. 09407-17403-000
По запросу
13
CLAMP (L:125) art. 09407-14403-000
По запросу
14
WIRE, OIL PRESSURE LEAD art. 36851-14J01-000
По запросу
15
CAP, OIL PRESSURE SWITCH art. 36618-43410-000
По запросу
16
WIRE, REAR COMBINATION LEAD art. 36859-14J01-000
По запросу
17
CLAMP art. 09403-04310-000
По запросу
18
CLAMP (L:45) art. 09404-06429-000
По запросу
19
LOCK SET art. 37101-40842-000
По запросу
20
LOCK ASSY, STEERING art. 37100-41G11-000
По запросу
21
BOLT (8X20) art. 09139-08016-000
По запросу
22
SWITCH ASSY,STOP LAMP art. 37740-14J00-000
По запросу
23
SPRING art. 09443-06087-000
По запросу
24
SWITCH ASSY, SIDE STAND art. 37840-18J01-000
По запросу
25
Болт Suzuki art. 01550-0620A-000
от 326 ₽
26
HORN ASSY art. 38500-14J00-000
По запросу
27
.BOLT art. 01550-0616B-000
По запросу
28
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
29
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
30
Болванка ключка зажигания Suzuki art. 37146-41G00-000
По запросу
