модель 2013 года
- Модель DR200
- Код модели DR200SE

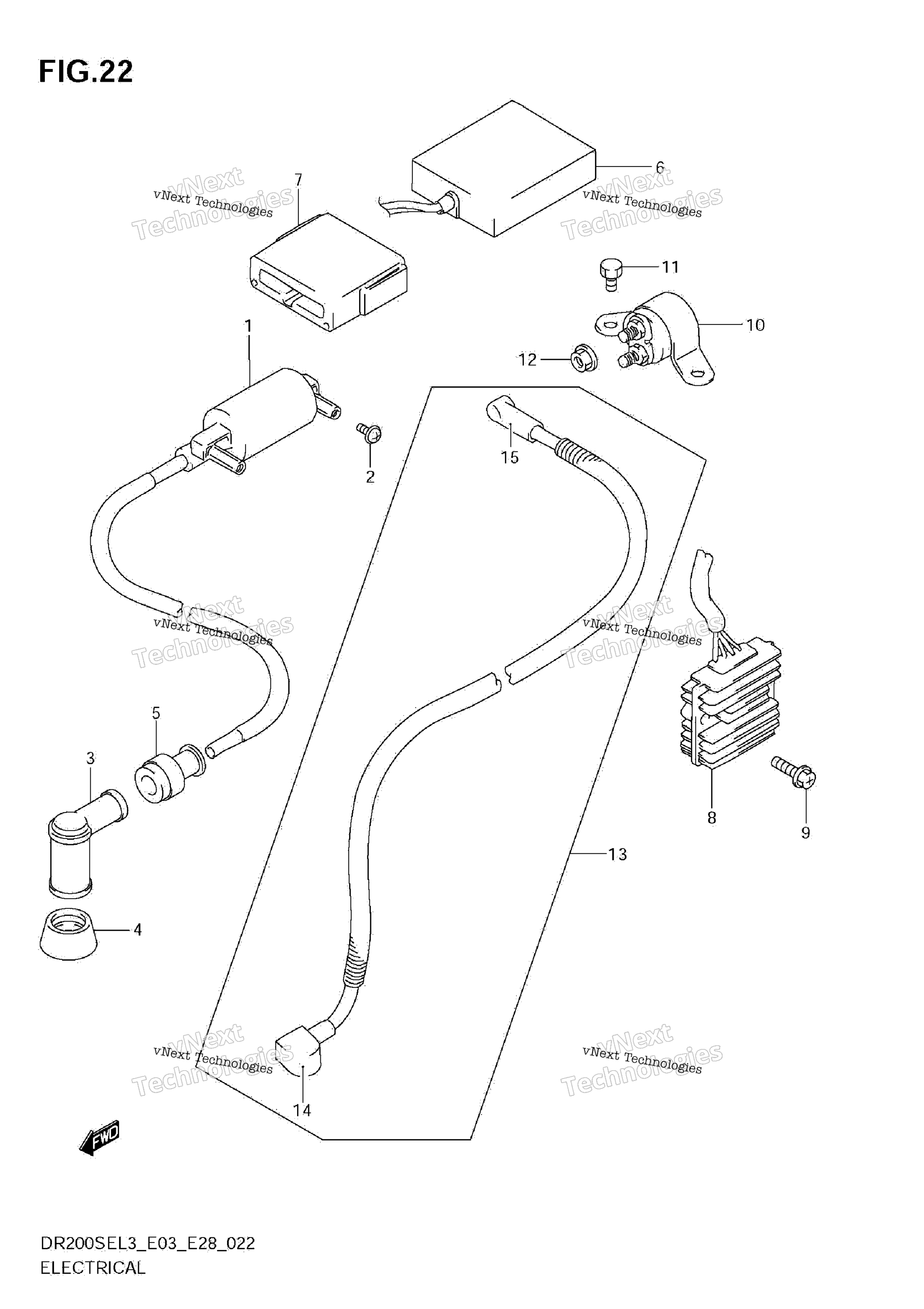

Схема электрооборудования для DR200SE
Схема
Детали
Номер
Наименование детали
Цена
1
COIL ASSY, IGNITION art. 33410-05350-000
По запросу
2
SCREW art. 02142-0510B-000
По запросу
3
CAP,SPARK PLUG art. 33510-97313-000
По запросу
4
Уплотнительное кольцо свечного колпачка Suzuki 33541-38210 art. 33541-38210-000
от 420 ₽
OEM
Уплотнительное кольцо свечного колпачка Suzuki 33541-38210
art. 33541-38210-000
420 ₽
Требуется 1 шт.
5
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
6
CDI UNIT art. 32900-42A30-000
По запросу
7
CUSHION, CDI UNIT art. 32980-44A00-000
По запросу
8
RECTIFIER ASSY art. 32800-08D10-000
По запросу
9
SCREW art. 02162-0625B-000
По запросу
10
RELAY ASSY, STARTING MOTOR art. 31800-15501-000
По запросу
11
SCREW (6X10) art. 09128-06044-000
По запросу
12
NUT art. 08361-3506A-000
По запросу
13
WIRE, STARTER MOTOR LEAD art. 33810-44A00-000
По запросу
14
CAP, STARTER MOTOR TERMINAL art. 31861-06C00-000
По запросу
15
CAP, STARTER RELAY art. 31861-10D00-000
По запросу
