модель 2013 года
- Модель RM-Z 450
- Код модели RM-Z450L3

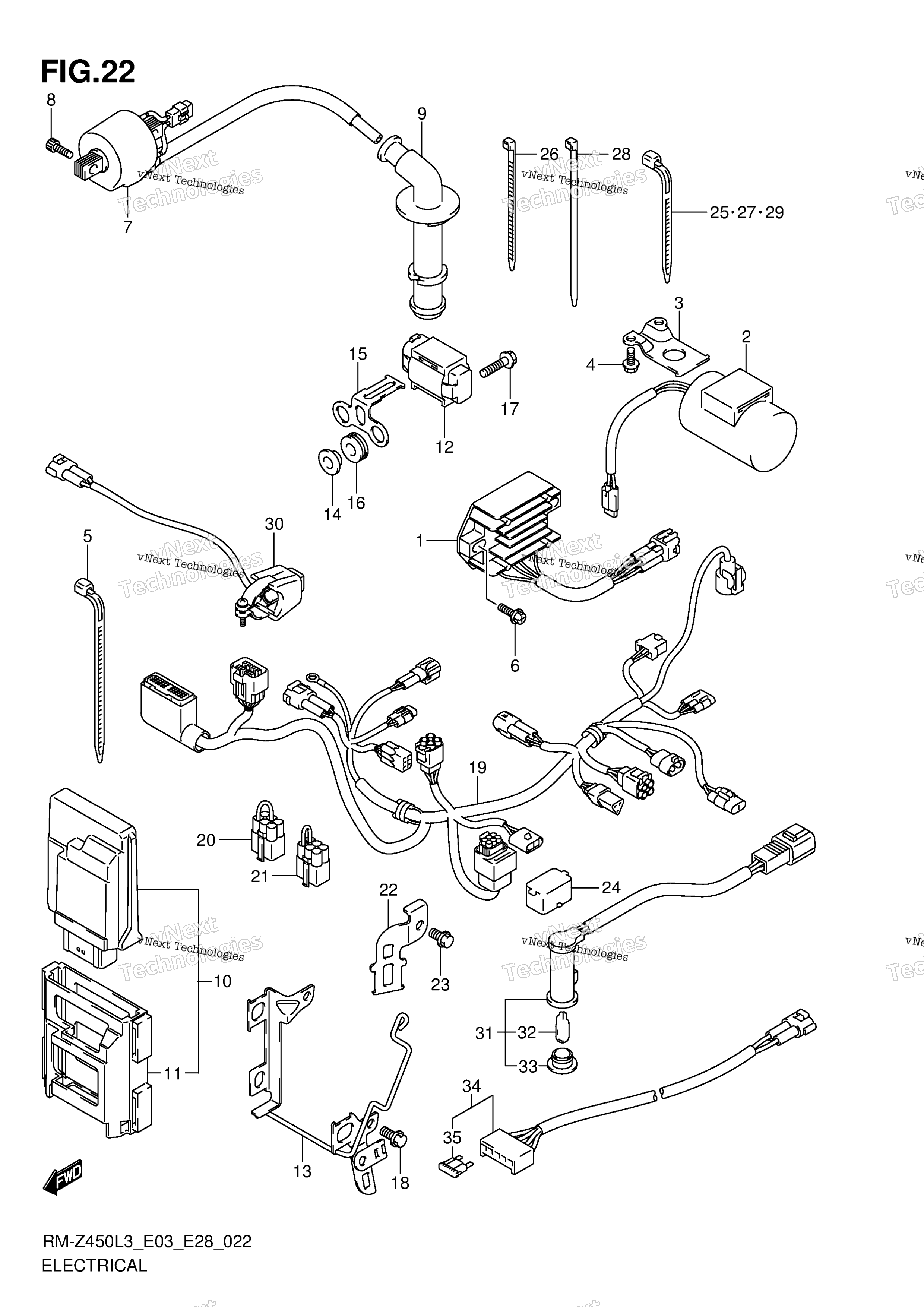

Схема электрооборудования для RM-Z450L3
Схема
Детали
Номер
Наименование детали
Цена
1
RECTIFIER ASSY art. 32800-28H00-000
По запросу
2
CONDENSER ASSY art. 33640-28H00-000
По запросу
3
BRACKET, CONDENSER art. 33641-28H00-000
По запросу
4
BOLT (6X10) art. 09103-06188-000
По запросу
5
CLAMP (L:235) art. 09407-25401-000
По запросу
6
SCREW art. 02162-0620C-000
По запросу
7
COIL ASSY, IGNITION art. 33410-28H00-000
По запросу
8
BOLT art. 07130-0620A-000
По запросу
9
CAP ASSY, SPARK PLUG art. 33510-28H00-000
По запросу
10
CONTROL UNIT, FI art. 32920-28HC0-000
По запросу
11
CUSHION, FI CONTROL UNIT art. 32981-28HA0-000
По запросу
12
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
13
BRACKET, FI CONTROL UNIT art. 32931-28H00-000
По запросу
14
.SPACER (6.2X8.4X10.9) art. 09180-06331-000
По запросу
15
BRACKET, FUEL CUT SENSOR art. 33961-28HA0-000
По запросу
16
CUSHION (8X18X10) art. 09320-08501-000
По запросу
17
BOLT (6X30) art. 09116-06103-000
По запросу
18
BOLT art. 01550-0610A-000
По запросу
19
HARNESS, WIRING art. 36610-28H40-000
По запросу
20
WIRE, SHORT art. 36852-28H01-000
По запросу
21
WIRE, SHORT art. 36852-49H01-000
По запросу
22
BRACKET, COUPLER art. 36672-28H10-000
По запросу
23
BOLT art. 01547-0610A-000
По запросу
24
CAP, TS art. 36654-46H01-000
По запросу
25
CLAMP (L:95) art. 09407-11401-000
По запросу
26
CLAMP (L:95) art. 09407-10403-000
По запросу
27
CLAMP (L:125) art. 09407-14403-000
По запросу
28
CLAMP (L:145) art. 09407-14407-000
По запросу
29
CLAMP (L:165) art. 09407-18402-000
По запросу
30
SWITCH ASSY, ENGINE STOP art. 37820-36E00-000
По запросу
31
LAMP ASSY, FI INDICATOR OPT art. 36380-28H00-000
По запросу
32
BULB (12V,3.4W) OPT art. 09471-12028-000
По запросу
33
LENS (RED) OPT art. 36321-28H00-000
По запросу
34
WIRE, BATTERY OPT art. 36890-28H00-000
По запросу
35
FUSE (10A) OPT art. 09481-10101-000
По запросу
