модель 2013 года
- Модель VL800
- Код модели VL800TL3

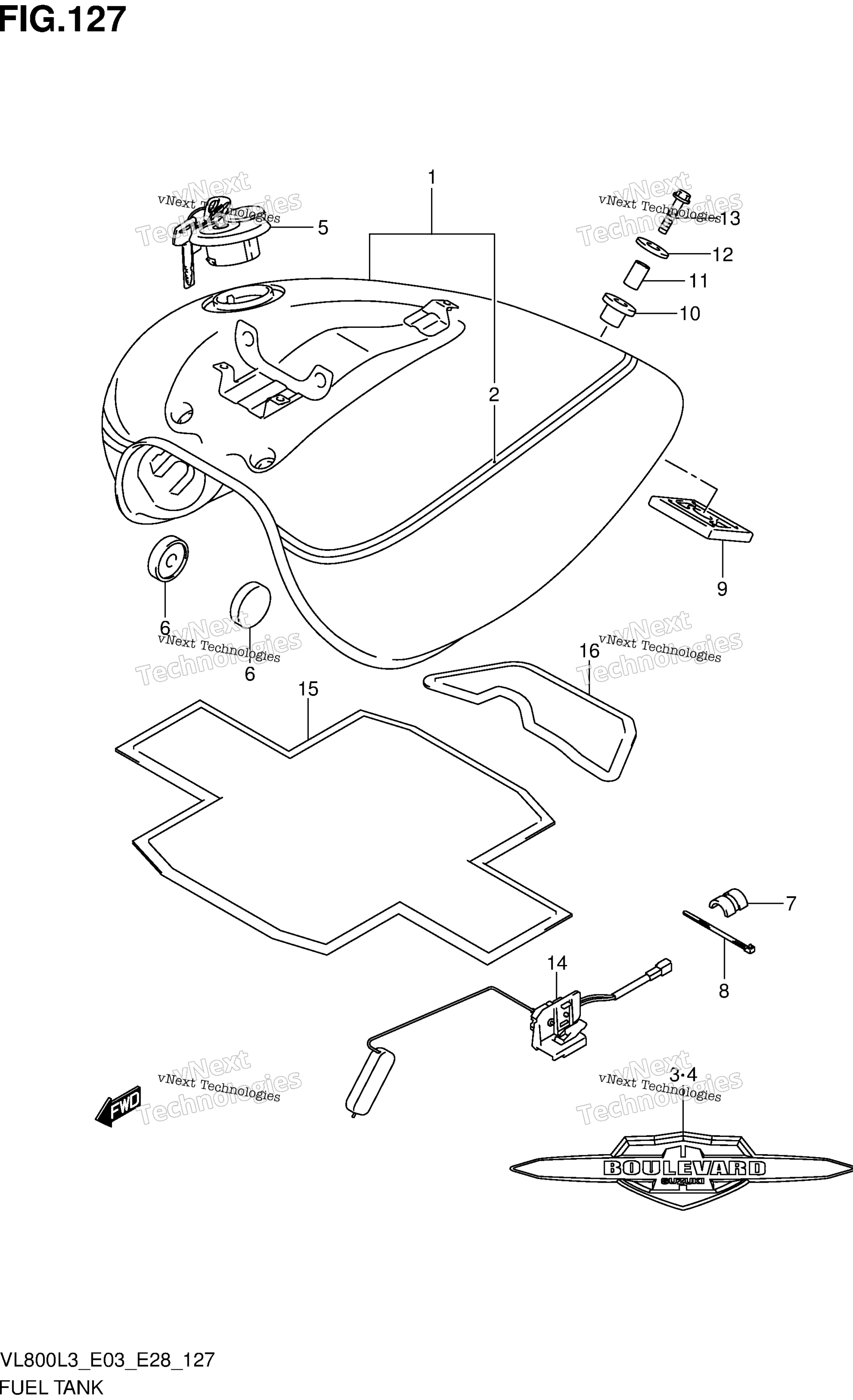

Схема топливного бака (Vl800tl3 E33) для VL800TL3
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (RED/BLACK) art. 44100-43HE0-HYA
По запросу
1
TANK ASSY, FUEL (WHITE/SILVER) art. 44100-43HE0-FGF
По запросу
2
TAPE SET (NONE) FOR HYA art. 68110-41F30-AGV
По запросу
2
TAPE SET (BLACK) FOR FGF art. 68110-41F30-AGU
По запросу
3
EMBLEM, RH art. 68111-41F31-000
По запросу
4
EMBLEM, LH art. 68121-41F31-000
По запросу
5
CAP SET, FUEL TANK art. 44200-41841-000
По запросу
6
Кольцо уплотнительное Suzuki 09329-10026 art. 09329-10026-000
По запросу
7
CUSHION, SIDE art. 44541-14F11-000
По запросу
8
CLAMP (L:248) art. 09407-25402-000
По запросу
9
CUSHION, REAR LOWER art. 44542-41F01-000
По запросу
10
CUSHION, REAR UPPER art. 44541-41F02-000
По запросу
11
SPACER (8.2X12.5X23.5) art. 09180-08227-000
По запросу
12
WASHER (8.5X33X1.5) art. 09160-08146-000
По запросу
13
BOLT art. 01550-0835A-000
По запросу
14
GUAGE ASSY, FUEL TANK art. 34810-41F11-000
По запросу
15
SHIELD, HEAT NO.1 art. 44192-39G00-000
По запросу
16
SHIELD, HEAT NO.2 art. 44191-43H00-000
По запросу
